Heater Core Outlet Tube Replacement (C69)
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.

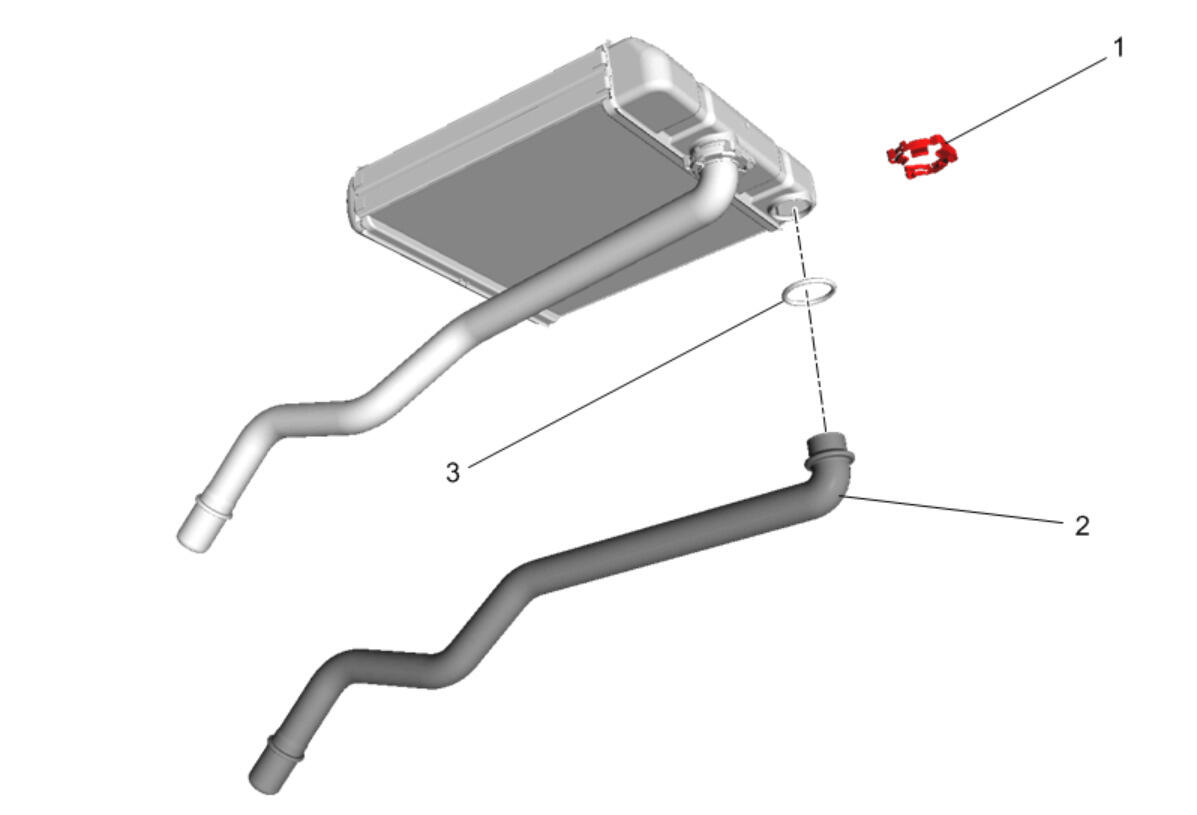

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove Auxiliary Heater Core. Refer to Auxiliary Heater Core Replacement (C69) |
|
| 1 | Heater Core Tube Clamp |
| 2 | Heater Core Outlet Tube |
| 3 | Heater Core Pipe Seal Procedure DISCARD the O-ring seal. |
