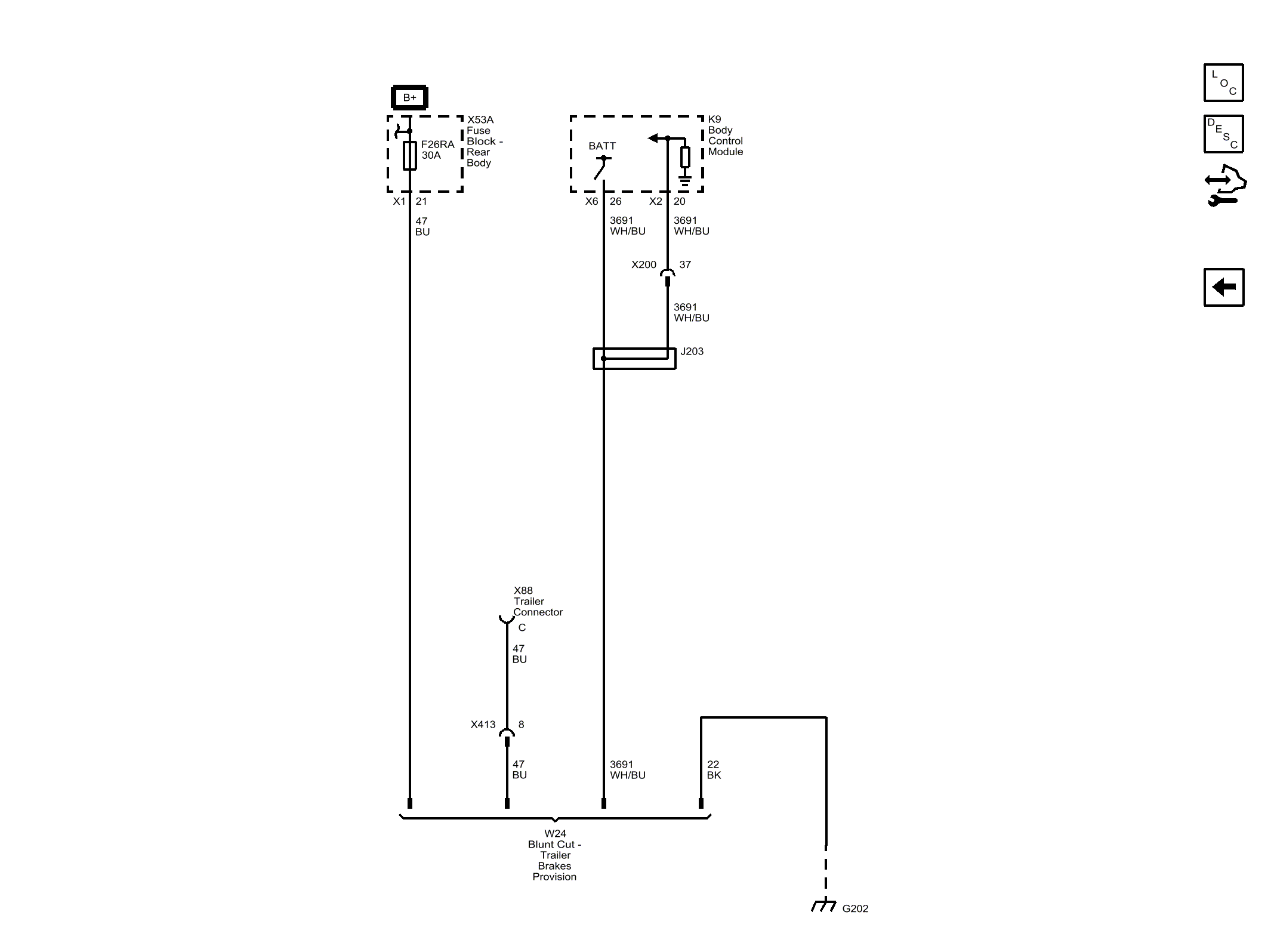

7-Pin Trailer Connector - Pin C and Trailer Brake Provisions (V92)
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 47 | Trailer Auxiliary Control |
| 47_BU | 47 BU |
| 3691 | Trailer Brake Apply Signal |
| 3691_WH/BU | 3691 WH/BU |
| 3691_WH/BU | 3691 WH/BU |
| 47_BU | 47 BU |
| 47_BU | 47 BU |
| 22_BK | 22 BK |
| CAV_21 | 21 |
| CONN_X1 | X1 |
| CAV_8 | 8 |
| 3691_WH/BU | 3691 WH/BU |
| CAV_C | C |
| CAV_26 | 26 |
| CONN_X6 | X6 |
| CAV_20 | 20 |
| CONN_X2 | X2 |
| 22 | Trailer Ground |
| CAV_37 | 37 |
| 3691_WH/BU | 3691 WH/BU |
| G202 | G202 |
| F26RA | F26RA 30A |
| X413 | X413 |
| BATT | BATT |
| J203 | J203 |
| X200 | X200 |
| K9 | K9 Body Control Module |
| X53A | X53A Fuse Block - Rear Body |
| X88 | X88 Trailer Connector (V92) |
| W24 | W24 Blunt Cut - Trailer Brakes Provision |
