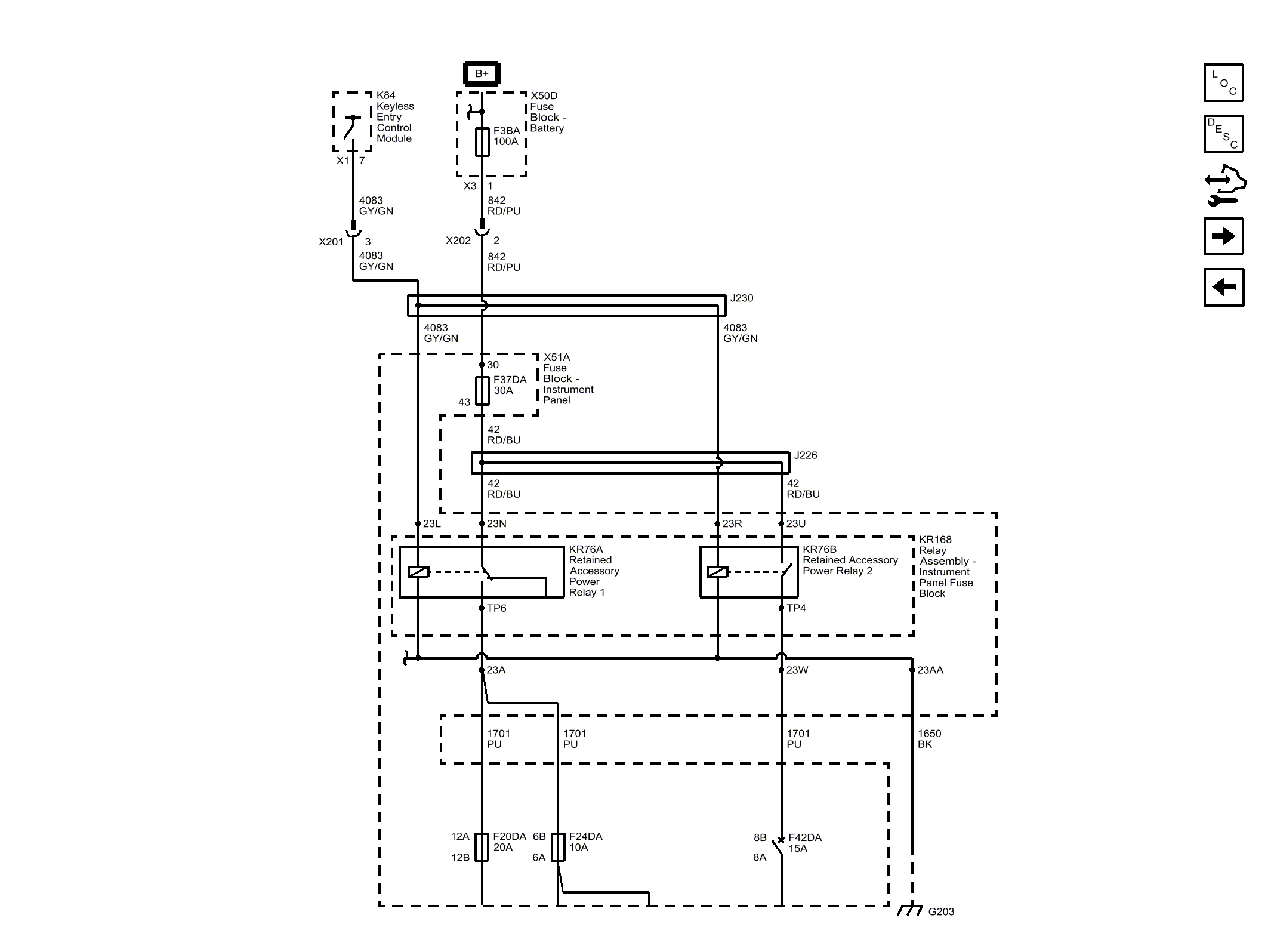

Retained Accessory Power Relays
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 842 | Battery Positive Voltage |
| 842_RD/PU | 842 RD/PU |
| CAV_1 | 1 |
| CONN_X3 | X3 |
| 4083_GY/GN | 4083 GY/GN |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 4083_GY/GN | 4083 GY/GN |
| CAV_43 | 43 |
| 6140 | Battery Positive Voltage |
| 42_RD/BU | 42 RD/BU |
| CAV_12A | 12A |
| CAV_12B | 12B |
| CAV_6A | 6A |
| CAV_6B | 6B |
| 42 | Battery Positive Voltage |
| 42_RD/BU | 42 RD/BU |
| 42_RD/BU | 42 RD/BU |
| CAV_23N | 23N |
| 1701 | Retained Accessory Power Ignition |
| 1701_PU | 1701 PU |
| 1701_PU | 1701 PU |
| 642 | Battery Positive Voltage |
| CAV_23U | 23U |
| CAV_23W | 23W |
| 1701_PU | 1701 PU |
| CAV_8B | 8B |
| CAV_8A | 8A |
| CAV_30 | 30 |
| 842_RD/PU | 842 RD/PU |
| CAV_2 | 2 |
| 4083 | RAP Relay 2 Coil Control |
| CAV_3 | 3 |
| CAV_23L | 23L |
| 4083_GY/GN | 4083 GY/GN |
| 4083_GY/GN | 4083 GY/GN |
| CAV_23R | 23R |
| CAV_23AA | 23AA |
| 1650 | Ground |
| 1650_BK | 1650 BK |
| CAV_TP6 | TP6 |
| CAV_TP4 | TP4 |
| F3BA | F3BA 100A |
| F37DA | F37DA 30A |
| F20DA | F20DA 20A |
| F24DA | F24DA 10A |
| J226 | J226 |
| F42DA | F42DA 15A |
| X202 | X202 |
| X201 | X201 |
| J230 | J230 |
| G203 | G203 |
| X50D | X50D Fuse Block - Battery |
| K84 | K84 Keyless Entry Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| KR168 | KR168 Relay Assembly - Instrument Panel Fuse Block |
