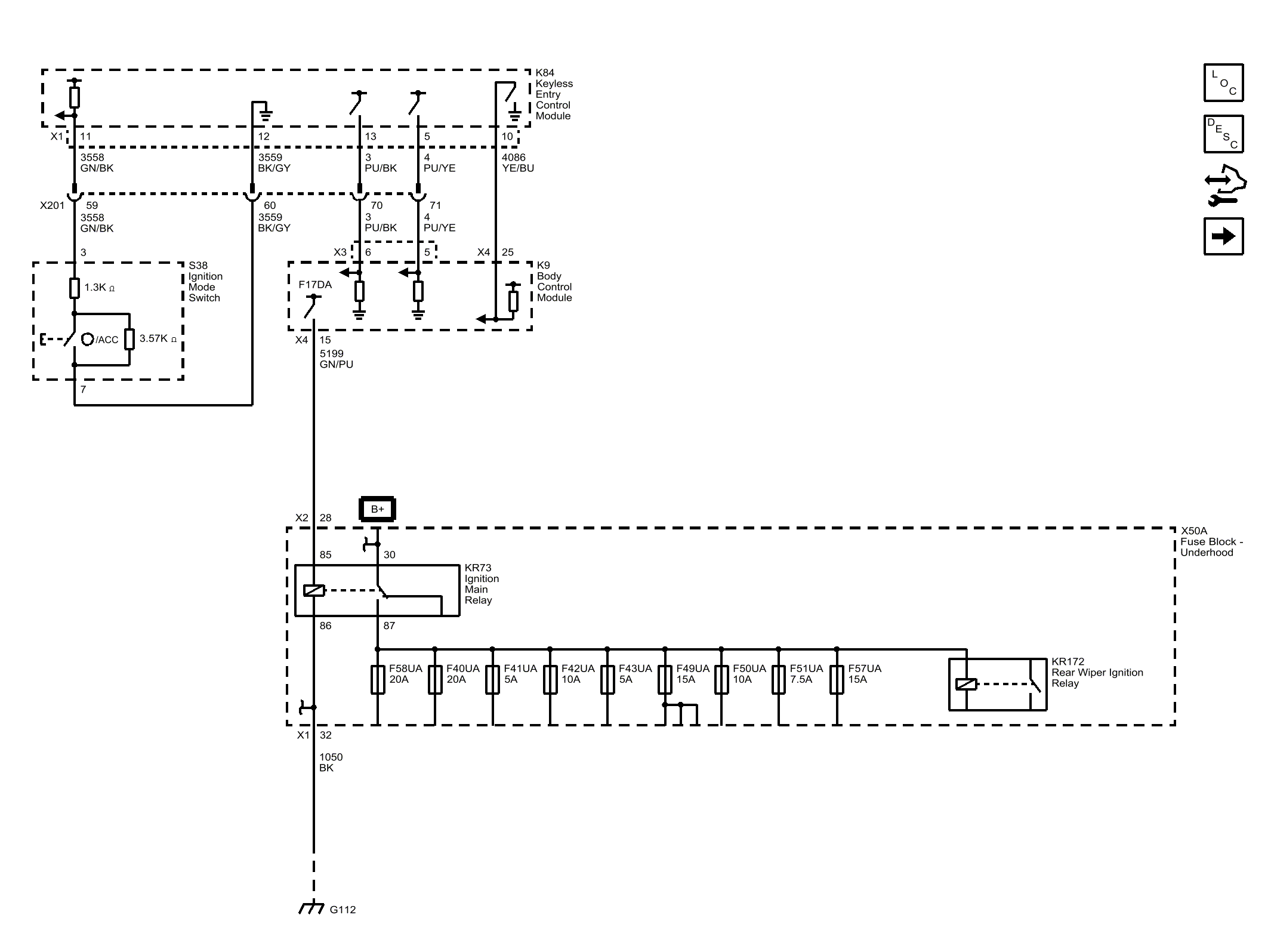

KR73 Ignition Main Relay
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5199 | Run/Crank Relay Coil Control |
| CAV_28 | 28 |
| CONN_X2 | X2 |
| CAV_15 | 15 |
| CONN_X4 | X4 |
| 5199_GN/PU | 5199 GN/PU |
| CAV_85 | 85 |
| CAV_30 | 30 |
| CAV_86 | 86 |
| CAV_87 | 87 |
| 1050 | Ground |
| 1050_BK | 1050 BK |
| CAV_32 | 32 |
| CONN_X1 | X1 |
| 3558 | Passive Start Switch Signal 2 |
| 3558_GN/BK | 3558 GN/BK |
| CAV_3 | 3 |
| CAV_11 | 11 |
| CONN_X1 | X1 |
| 3559 | Passive Start Switch 2 Low Reference |
| 3559_BK/GY | 3559 BK/GY |
| CAV_7 | 7 |
| CAV_12 | 12 |
| 3 | Run/Crank Ignition 1 Voltage |
| 3_PU/BK | 3 PU/BK |
| CAV_6 | 6 |
| CONN_X3 | X3 |
| CAV_13 | 13 |
| 4 | Accessory Ignition Voltage |
| 4_PU/YE | 4 PU/YE |
| CAV_5 | 5 |
| CAV_5 | 5 |
| 3558_GN/BK | 3558 GN/BK |
| 3559_BK/GY | 3559 BK/GY |
| 3_PU/BK | 3 PU/BK |
| 4_PU/YE | 4 PU/YE |
| 4086 | Pushbutton Start Challenge Active Signal |
| 4086_YE/BU | 4086 YE/BU |
| CAV_25 | 25 |
| CONN_X4 | X4 |
| CAV_10 | 10 |
| X201 | X201 |
| CAV_59 | 59 |
| CAV_60 | 60 |
| CAV_71 | 71 |
| CAV_70 | 70 |
| F17DA | F17DA |
| F58UA | F58UA 20A |
| F43UA | F43UA 5A |
| F57UA | F57UA 15A |
| F51UA | F51UA 7.5A |
| F41UA | F41UA 5A |
| F42UA | F42UA 10A |
| F49UA | F49UA 15A |
| F50UA | F50UA 10A |
| F40UA | F40UA 20A |
| X201 | X201 |
| X50A | X50A Fuse Block - Underhood |
| KR73 | KR73 Ignition Main Relay |
| K9 | K9 Body Control Module |
| S38 | S38 Ignition Mode Switch |
| K84 | K84 Keyless Entry Control Module |
| KR172 | KR172 Rear Wiper Ignition Relay |
