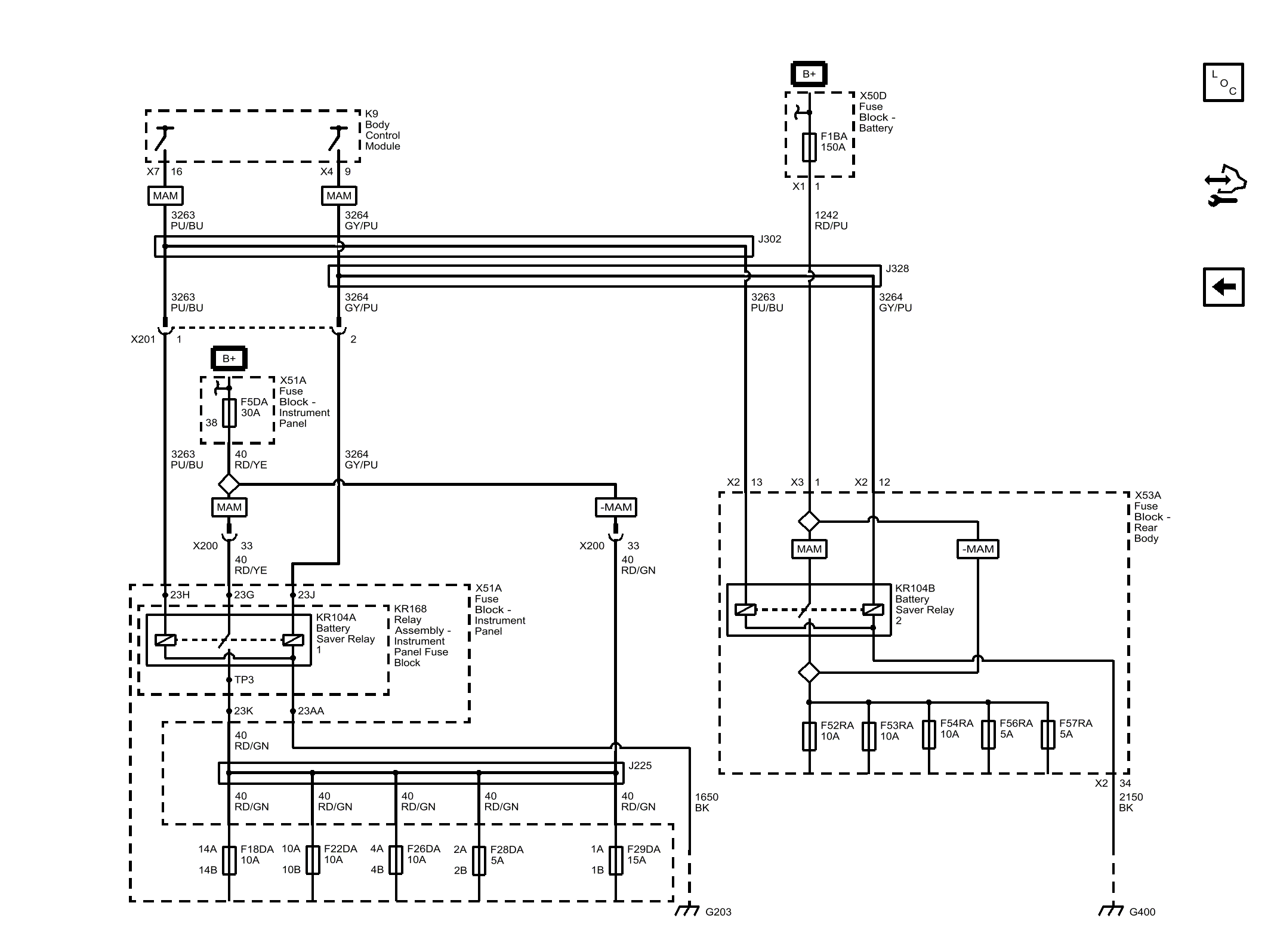

Battery Saver Relays
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 40 | Battery Positive Voltage |
| 3263 | Logistic Mode Relay Open Control |
| 3263_PU/BU | 3263 PU/BU |
| CAV_16 | 16 |
| CONN_X7 | X7 |
| 3264 | Logistic Mode Relay Close Control |
| 3264_GY/PU | 3264 GY/PU |
| CAV_9 | 9 |
| CONN_X4 | X4 |
| 3263_PU/BU | 3263 PU/BU |
| 3263_PU/BU | 3263 PU/BU |
| 3264_GY/PU | 3264 GY/PU |
| 3263_PU/BU | 3263 PU/BU |
| 3264_GY/PU | 3264 GY/PU |
| 40_RD/YE | 40 RD/YE |
| CAV_14A | 14A |
| CAV_14B | 14B |
| 40_RD/GN | 40 RD/GN |
| 40_RD/GN | 40 RD/GN |
| 40_RD/GN | 40 RD/GN |
| CAV_10A | 10A |
| CAV_10B | 10B |
| CAV_4A | 4A |
| CAV_4B | 4B |
| CAV_2A | 2A |
| CAV_2B | 2B |
| CAV_1A | 1A |
| CAV_1B | 1B |
| 40_RD/GN | 40 RD/GN |
| 40_RD/GN | 40 RD/GN |
| 40_RD/GN | 40 RD/GN |
| CAV_23G | 23G |
| CAV_23K | 23K |
| CAV_33 | 33 |
| CAV_TP3 | TP3 |
| CAV_23H | 23H |
| CAV_23J | 23J |
| 3264_GY/PU | 3264 GY/PU |
| CAV_13 | 13 |
| CONN_X2 | X2 |
| CAV_12 | 12 |
| CONN_X2 | X2 |
| 1242 | Battery Positive Voltage |
| 1242_RD/PU | 1242 RD/PU |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_1 | 1 |
| CONN_X3 | X3 |
| CAV_23AA | 23AA |
| 1650 | Ground |
| 1650_BK | 1650 BK |
| 2150 | Ground |
| 2150_BK | 2150 BK |
| CAV_34 | 34 |
| CONN_X2 | X2 |
| 40_RD/GN | 40 RD/GN |
| CAV_33 | 33 |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| 40_RD/YE | 40 RD/YE |
| CAV_38 | 38 |
| X201 | X201 |
| CAV_1 | 1 |
| CAV_2 | 2 |
| G400 | G400 |
| F18DA | F18DA 10A |
| F22DA | F22DA 10A |
| F26DA | F26DA 10A |
| F28DA | F28DA 5A |
| F29DA | F29DA 15A |
| J225 | J225 |
| X200 | X200 |
| F53RA | F53RA 10A |
| F54RA | F54RA 10A |
| F57RA | F57RA 5A |
| F52RA | F52RA 10A |
| F56RA | F56RA 5A |
| J302 | J302 |
| F1BA | F1BA 150A |
| J328 | J328 |
| G203 | G203 |
| X200 | X200 |
| F5DA | F5DA 30A |
| X201 | X201 |
| K9 | K9 Body Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| KR104A | KR104A Battery Saver Relay 1 |
| KR168 | KR168 Relay Assembly - Instrument Panel Fuse Block |
| KR104B | KR104B Battery Saver Relay 2 |
| X53A | X53A Fuse Block - Rear Body |
| X50D | X50D Fuse Block - Battery |
| X51A | X51A Fuse Block - Instrument Panel |
