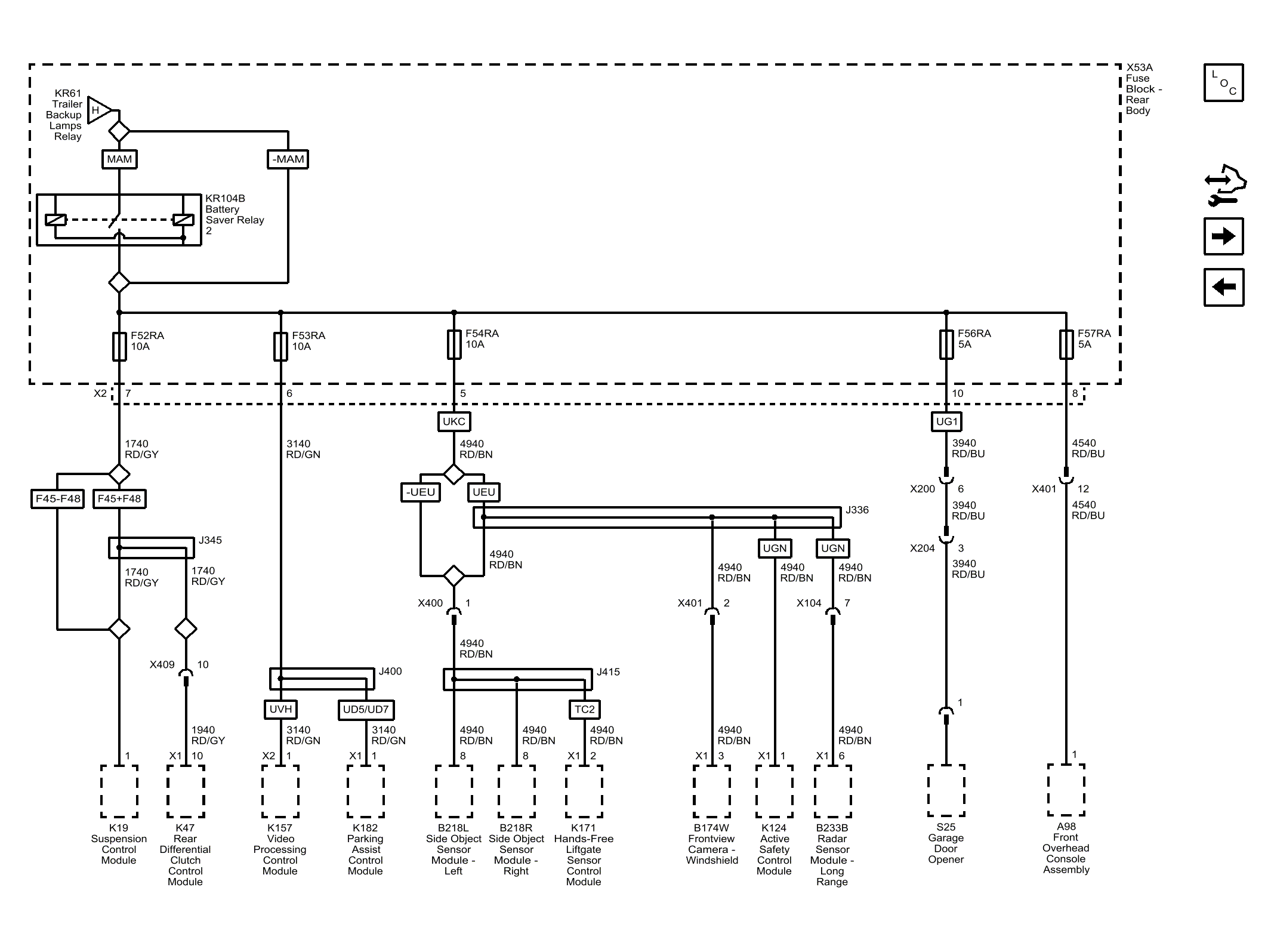

F52RA, F53RA, F54RA, F56RA, and F57RA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 3140 | Battery Positive Voltage |
| 3140_RD/GN | 3140 RD/GN |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 4940_RD/BN | 4940 RD/BN |
| CAV_8 | 8 |
| CAV_7 | 7 |
| CONN_X2 | X2 |
| CAV_6 | 6 |
| CAV_5 | 5 |
| CAV_10 | 10 |
| CAV_8 | 8 |
| CAV_1 | 1 |
| 1740_RD/GY | 1740 RD/GY |
| 1740 | Battery Positive Voltage |
| 1740_RD/GY | 1740 RD/GY |
| 1740_RD/GY | 1740 RD/GY |
| F45 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| F48 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_10 | 10 |
| 1940_RD/GY | 1940 RD/GY |
| 4940_RD/BN | 4940 RD/BN |
| CAV_8 | 8 |
| 4940_RD/BN | 4940 RD/BN |
| 4940 | Battery Positive Voltage |
| 4940_RD/BN | 4940 RD/BN |
| 4940_RD/BN | 4940 RD/BN |
| CAV_3 | 3 |
| CONN_X1 | X1 |
| 4940_RD/BN | 4940 RD/BN |
| 4940_RD/BN | 4940 RD/BN |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| 4940_RD/BN | 4940 RD/BN |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| 4940_RD/BN | 4940 RD/BN |
| 4940_RD/BN | 4940 RD/BN |
| UGN | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_7 | 7 |
| UGN | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_2 | 2 |
| UKC | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_1 | 1 |
| 4940_RD/BN | 4940 RD/BN |
| UEU | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UEU | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 3940 | Battery Positive Voltage |
| 3940_RD/BU | 3940 RD/BU |
| CAV_6 | 6 |
| 3940_RD/BU | 3940 RD/BU |
| CAV_3 | 3 |
| 3940_RD/BU | 3940 RD/BU |
| CAV_1 | 1 |
| MAM | (Mid-East (MAM)) |
| MAM | (Mid-East (MAM)) |
| 4540 | Battery Positive Voltage |
| 4540_RD/BU | 4540 RD/BU |
| CAV_12 | 12 |
| 4540_RD/BU | 4540 RD/BU |
| CAV_1 | 1 |
| UG1 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| TC2 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 3140_RD/GN | 3140 RD/GN |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| 3140_RD/GN | 3140 RD/GN |
| UVH | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UD5 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UD7 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| F45 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| F48 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_10 | 10 |
| CONN_X1 | X1 |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| F53RA | F53RA 10A |
| F54RA | F54RA 10A |
| F57RA | F57RA 5A |
| H_REF | H |
| F52RA | F52RA 10A |
| F56RA | F56RA 5A |
| J345 | J345 |
| X409 | X409 |
| X104 | X104 |
| X401 | X401 |
| X400 | X400 |
| X200 | X200 |
| X204 | X204 |
| X401 | X401 |
| J336 | J336 |
| J415 | J415 |
| J400 | J400 |
| KR104B | KR104B Battery Saver Relay 2 |
| K19 | K19 Suspension Control Module (F45/F48) |
| K47 | K47 Rear Differential Clutch Control Module (F48) |
| K157 | K157 Video Processing Control Module (UVH) |
| B218L | B218L Side Object Sensor Module - Left (UKC) |
| B218R | B218R Side Object Sensor Module - Right (UKC) |
| K171 | K171 Hands-Free Liftgate Sensor Control Module (TC2) |
| B174W | B174W Frontview Camera - Windshield (UEU/UGN) |
| K124 | K124 Active Safety Control Module (UGN) |
| B233B | B233B Radar Sensor Module - Long Range (UGN) |
| S48B | S48B Multifunction Switch - Overhead Console |
| KR61 | KR61 Trailer Backup Lamp Relay |
| X53A | X53A Fuse Block - Rear Body |
| S25 | S25 Garage Door Opener (UG1) |
| K182 | K182 Parking Assist Control Module (UD5/UD7) |
