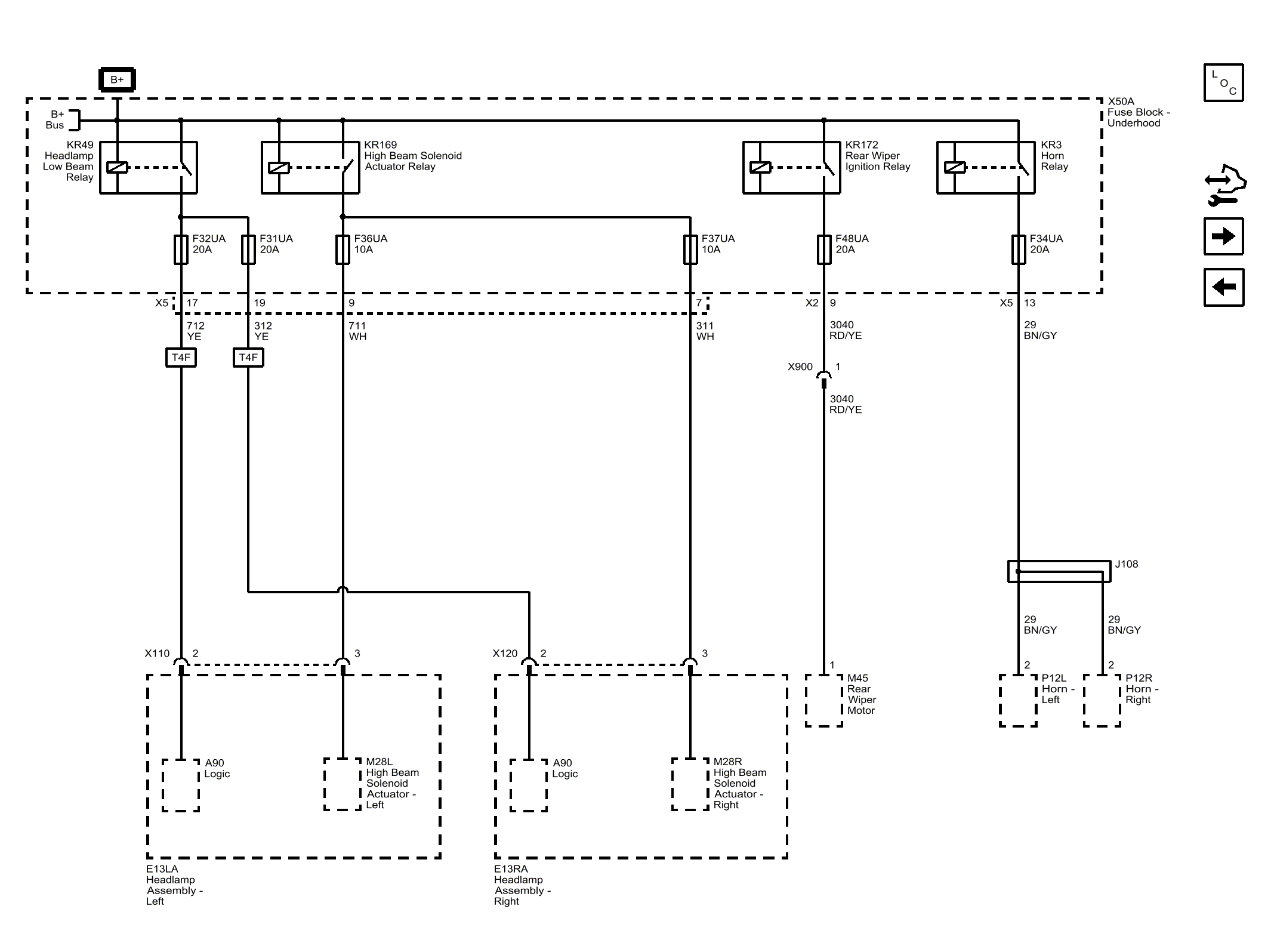

F31UA, F32UA, F34UA, F36UA, F37UA, and F48UA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 711_WH | 711 WH |
| 311_WH | 311 WH |
| 712_YE | 712 YE |
| CAV_9 | 9 |
| CAV_7 | 7 |
| 712 | Left Headlamp Low Beam Control |
| CAV_17 | 17 |
| CONN_X5 | X5 |
| 711 | Left Headlamp High Beam Control |
| 311 | Right Headlamp High Beam Control |
| CAV_9 | 9 |
| CONN_X2 | X2 |
| 3040 | Battery Positive Voltage |
| 3040_RD/YE | 3040 RD/YE |
| CAV_1 | 1 |
| 3040_RD/YE | 3040 RD/YE |
| CAV_1 | 1 |
| CAV_13 | 13 |
| CONN_X5 | X5 |
| 29 | Horn Control |
| 29_BN/GY | 29 BN/GY |
| 29_BN/GY | 29 BN/GY |
| CAV_2 | 2 |
| CAV_2 | 2 |
| 29_BN/GY | 29 BN/GY |
| 312 | Right Headlamp Low Beam Control |
| 312_YE | 312 YE |
| CAV_19 | 19 |
| T4F | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T4F | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| X110 | X110 |
| CAV_2 | 2 |
| CAV_3 | 3 |
| X120 | X120 |
| CAV_2 | 2 |
| CAV_3 | 3 |
| F36UA | F36UA 10A |
| F37UA | F37UA 10A |
| F32UA | F32UA 20A |
| F48UA | F48UA 20A |
| X900 | X900 |
| F34UA | F34UA 20A |
| J108 | J108 |
| F31UA | F31UA 20A |
| X110 | X110 |
| X120 | X120 |
| E13RA | E13RA Headlamp Assembly - Right |
| E13LA | E13LA Headlamp Assembly - Left |
| X50A | X50A Fuse Block - Underhood |
| A90 | A90 Logic |
| A90 | A90 Logic |
| M45 | M45 Rear Wiper Motor |
| KR3 | KR3 Horn Relay |
| P12L | P12L Horn - Left |
| P12R | P12R Horn - Right |
| KR49 | KR49 Headlamp Low Beam Relay |
| M28L | M28L High Beam Solenoid Actuator - Left |
| M28R | M28R High Beam Solenoid Actuator - Right |
| KR169 | KR169 High Beam Solenoid Actuator Relay |
| KR172 | KR172 Rear Wiper Ignition Relay |
