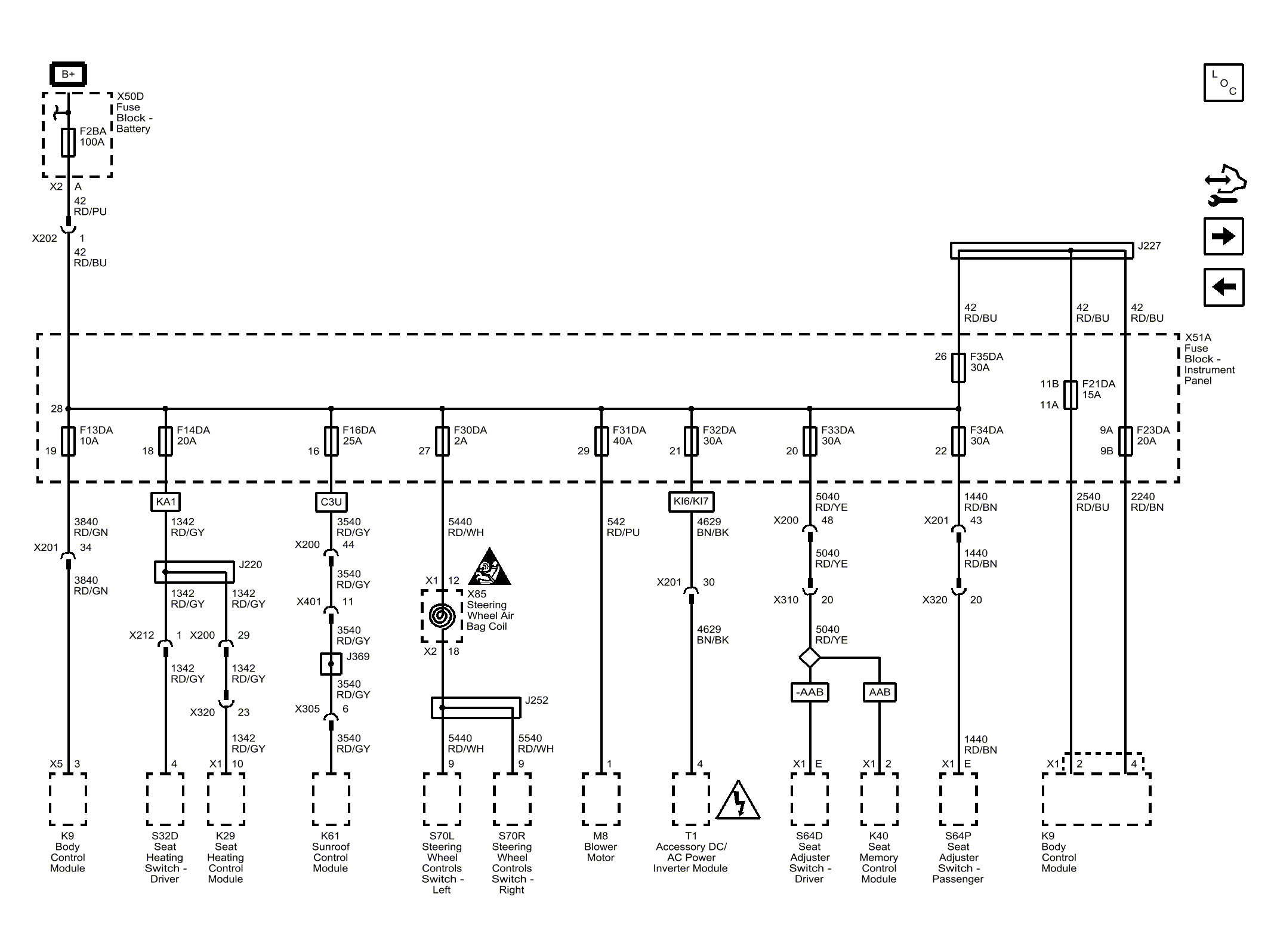

F2BA, F13DA, F14DA, F16DA, F21DA, F23DA, F30DA, F31DA, F32DA, F33DA, F34DA, and F35DA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 42 | Battery Positive Voltage |
| 42_RD/PU | 42 RD/PU |
| CAV_A | A |
| CONN_X2 | X2 |
| 1342 | Battery Positive Voltage |
| 1342_RD/GY | 1342 RD/GY |
| 5440 | Battery Positive Voltage |
| 5440_RD/WH | 5440 RD/WH |
| CAV_9 | 9 |
| 42_RD/BU | 42 RD/BU |
| CAV_1 | 1 |
| CAV_4 | 4 |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| 3840 | Battery Positive Voltage |
| 3840_RD/GN | 3840 RD/GN |
| CAV_18 | 18 |
| CAV_16 | 16 |
| CAV_27 | 27 |
| CAV_29 | 29 |
| CAV_19 | 19 |
| CAV_28 | 28 |
| CAV_3 | 3 |
| CONN_X5 | X5 |
| CAV_34 | 34 |
| 3840_RD/GN | 3840 RD/GN |
| CAV_1 | 1 |
| 1342_RD/GY | 1342 RD/GY |
| 1342_RD/GY | 1342 RD/GY |
| KA1 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 1342_RD/GY | 1342 RD/GY |
| CAV_29 | 29 |
| 1342_RD/GY | 1342 RD/GY |
| CAV_23 | 23 |
| 1342_RD/GY | 1342 RD/GY |
| CAV_10 | 10 |
| CONN_X1 | X1 |
| 3540 | Battery Positive Voltage |
| 3540_RD/GY | 3540 RD/GY |
| 3540_RD/GY | 3540 RD/GY |
| 3540_RD/GY | 3540 RD/GY |
| CAV_44 | 44 |
| CAV_11 | 11 |
| C3U | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_6 | 6 |
| 3540_RD/GY | 3540 RD/GY |
| 5440_RD/WH | 5440 RD/WH |
| CAV_12 | 12 |
| CONN_X1 | X1 |
| CAV_18 | 18 |
| CONN_X2 | X2 |
| 542 | Battery Positive Voltage |
| 542_RD/PU | 542 RD/PU |
| CAV_1 | 1 |
| CAV_21 | 21 |
| 4629 | DC/AC Inverter Control |
| 4629_BN/BK | 4629 BN/BK |
| CAV_4 | 4 |
| CAV_30 | 30 |
| CAV_20 | 20 |
| 5040 | Battery Positive Voltage |
| CAV_22 | 22 |
| 1440 | Battery Positive Voltage |
| 1440_RD/BN | 1440 RD/BN |
| CAV_43 | 43 |
| 1440_RD/BN | 1440 RD/BN |
| CAV_20 | 20 |
| CAV_11B | 11B |
| CAV_11A | 11A |
| CAV_9A | 9A |
| CAV_9B | 9B |
| 2540 | Battery Positive Voltage |
| 2540_RD/BU | 2540 RD/BU |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_4 | 4 |
| CAV_9 | 9 |
| 5540_RD/WH | 5540 RD/WH |
| CAV_E | E |
| CONN_X1 | X1 |
| 3540_RD/GY | 3540 RD/GY |
| KI6 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX)) |
| KI7 | (Mid-East (MAM)) |
| AAB | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 1440_RD/BN | 1440 RD/BN |
| CAV_26 | 26 |
| 42_RD/BU | 42 RD/BU |
| 42_RD/BU | 42 RD/BU |
| 42_RD/BU | 42 RD/BU |
| 5040_RD/YE | 5040 RD/YE |
| 5040_RD/YE | 5040 RD/YE |
| 5040_RD/YE | 5040 RD/YE |
| CAV_48 | 48 |
| CAV_20 | 20 |
| CAV_E | E |
| CONN_X1 | X1 |
| AAB | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 4629_BN/BK | 4629 BN/BK |
| F2BA | F2BA 100A |
| F14DA | F14DA 20A |
| F16DA | F16DA 25A |
| F31DA | F31DA 40A |
| F30DA | F30DA 2A |
| X202 | X202 |
| F13DA | F13DA 10A |
| X201 | X201 |
| X212 | X212 |
| X200 | X200 |
| J220 | J220 |
| X320 | X320 |
| X200 | X200 |
| X401 | X401 |
| X305 | X305 |
| F32DA | F32DA 30A |
| X201 | X201 |
| F33DA | F33DA 30A |
| F34DA | F34DA 30A |
| X201 | X201 |
| X320 | X320 |
| F35DA | F35DA 30A |
| F21DA | F21DA 15A |
| F23DA | F23DA 20A |
| J369 | J369 |
| J252 | J252 |
| X200 | X200 |
| X310 | X310 |
| J227 | J227 |
| X50D | X50D Fuse Block - Battery |
| K9 | K9 Body Control Module |
| S32D | S32D Seat Heating Switch - Driver (KA1) |
| K29 | K29 Seat Heating Control Module (KA1) |
| X85 | X85 Steering Wheel Air Bag Coil |
| M8 | M8 Blower Motor |
| T1 | T1 Accessory DC/AC Power Inverter Module |
| K40 | K40 Seat Memory Control Module |
| K9 | K9 Body Control Module |
| K61 | K61 Sunroof Control Module (C3U) |
| S70L | S70L Steering Wheel Controls Switch - Left |
| S70R | S70R Steering Wheel Controls Switch - Right |
| X51A | X51A Fuse Block - Instrument Panel |
| S64D | S64D Seat Adjuster Switch - Driver |
| S64P | S64P Seat Adjuster Switch - Passenger (AH8/AT9) |
