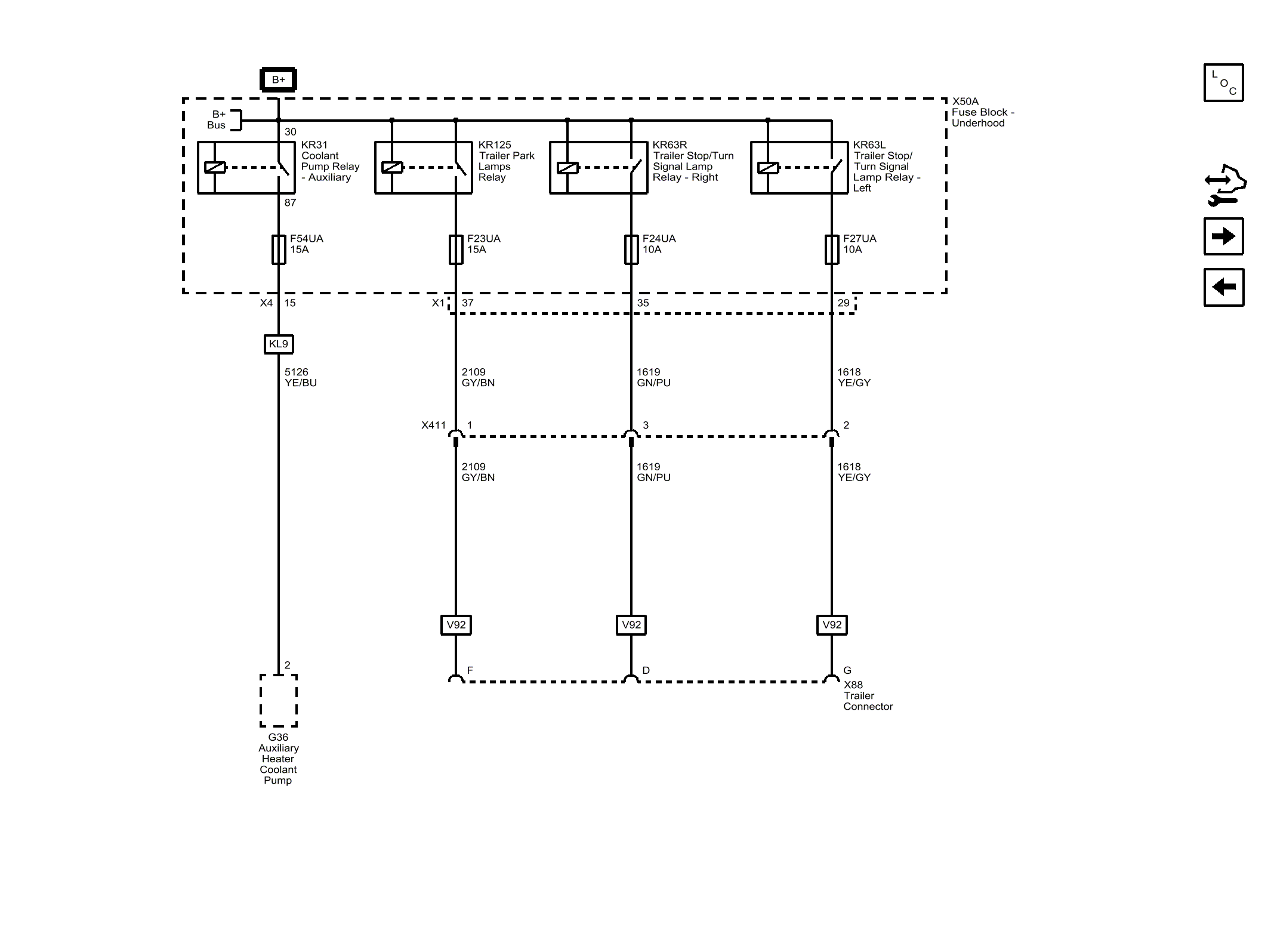

F23UA, F24UA, F27UA, and F54UA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2109 | Trailer Park Lamp Control |
| 2109_GY/BN | 2109 GY/BN |
| CAV_37 | 37 |
| CONN_X1 | X1 |
| 2109_GY/BN | 2109 GY/BN |
| CAV_F | F |
| 1619 | Right Rear Trailer Stop/Turn Lamp Control |
| 1619_GN/PU | 1619 GN/PU |
| CAV_35 | 35 |
| 1619_GN/PU | 1619 GN/PU |
| CAV_D | D |
| 1618 | Left Rear Trailer Stop/Turn Lamp Control |
| 1618_YE/GY | 1618 YE/GY |
| CAV_29 | 29 |
| 1618_YE/GY | 1618 YE/GY |
| CAV_G | G |
| 5126 | After Boil Heater Pump Control |
| 5126_YE/BU | 5126 YE/BU |
| CAV_2 | 2 |
| CAV_15 | 15 |
| CONN_X4 | X4 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| V92 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| V92 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| V92 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| KL9 | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| X411 | X411 |
| CAV_1 | 1 |
| CAV_3 | 3 |
| CAV_2 | 2 |
| F24UA | F24UA 10A |
| F23UA | F23UA 15A |
| F27UA | F27UA 10A |
| F54UA | F54UA 15A |
| X411 | X411 |
| X50A | X50A Fuse Block - Underhood |
| KR125 | KR125 Trailer Park Lamps Relay |
| KR63R | KR63R Trailer Stop/Turn Signal Lamp Relay - Right |
| KR63L | KR63L Trailer Stop/Turn Signal Lamp Relay - Left |
| KR31 | KR31 Coolant Pump Relay - Auxiliary |
| G36 | G36 Auxiliary Heater Coolant Pump (KL9) |
| X88 | X88 Trailer Connector (V92) |
