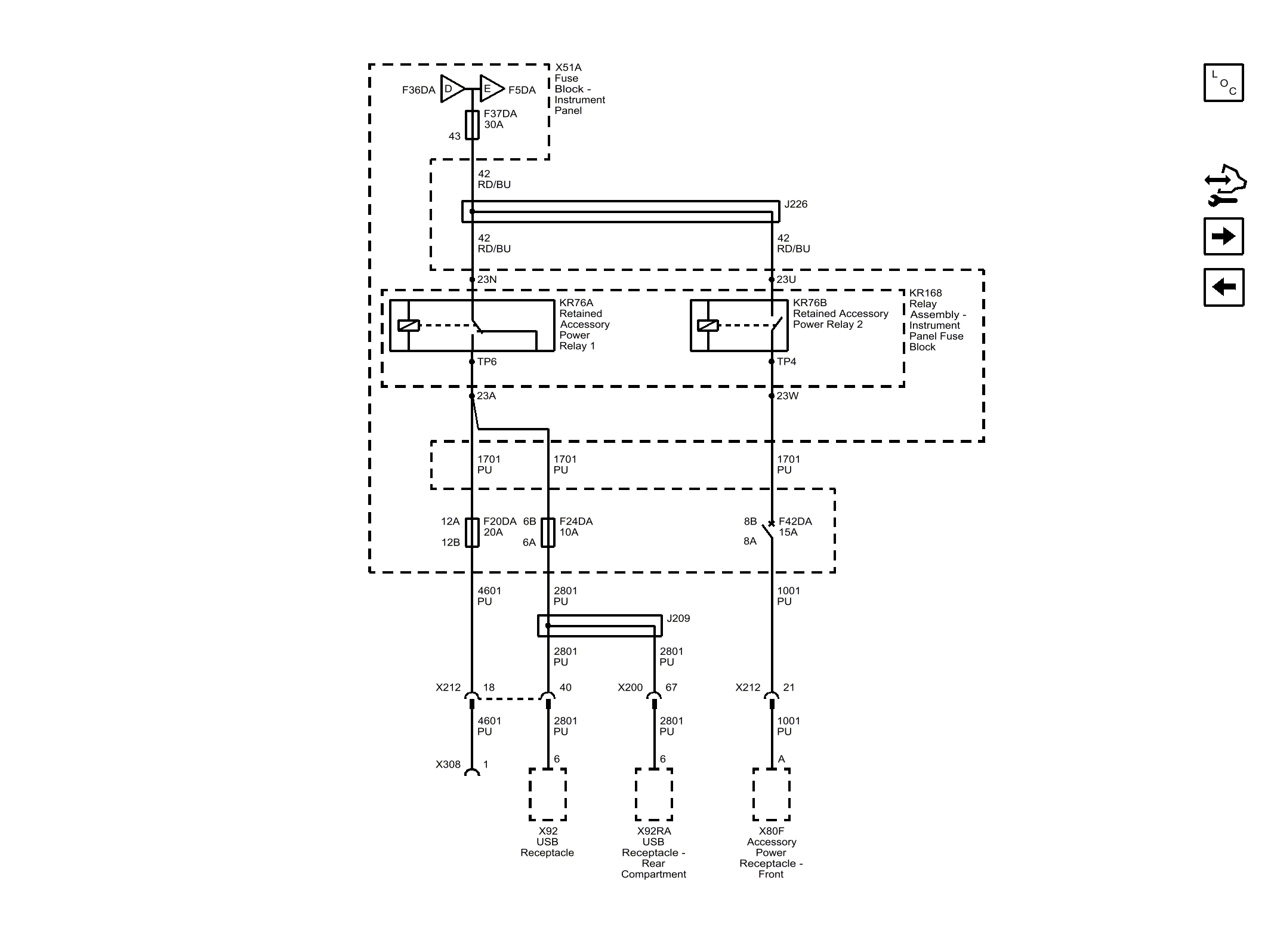

F20DA, F24DA, F37DA Fuses, and F42DA Circuit Breaker
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_43 | 43 |
| 6140 | Battery Positive Voltage |
| 42_RD/BU | 42 RD/BU |
| 302 | Battery Positive Voltage |
| 4601_PU | 4601 PU |
| 2801 | Retained Accessory Power Fuse Ignition |
| 2801_PU | 2801 PU |
| CAV_6 | 6 |
| CAV_12A | 12A |
| CAV_12B | 12B |
| CAV_6A | 6A |
| CAV_6B | 6B |
| 42 | Battery Positive Voltage |
| 42_RD/BU | 42 RD/BU |
| 42_RD/BU | 42 RD/BU |
| CAV_23N | 23N |
| 1701 | Retained Accessory Power Ignition |
| 1701_PU | 1701 PU |
| 4601_PU | 4601 PU |
| 1701_PU | 1701 PU |
| 2801_PU | 2801 PU |
| CAV_23U | 23U |
| CAV_23W | 23W |
| 1701_PU | 1701 PU |
| CAV_A | A |
| 1001 | Retained Accessory Power Ignition |
| 1001_PU | 1001 PU |
| CAV_TP6 | TP6 |
| CAV_TP4 | TP4 |
| 1001_PU | 1001 PU |
| CAV_8B | 8B |
| CAV_8A | 8A |
| CAV_21 | 21 |
| CAV_6 | 6 |
| 2801_PU | 2801 PU |
| 2801_PU | 2801 PU |
| CAV_67 | 67 |
| 2801_PU | 2801 PU |
| CAV_1 | 1 |
| X212 | X212 |
| CAV_18 | 18 |
| CAV_40 | 40 |
| F37DA | F37DA 30A |
| F20DA | F20DA 20A |
| F24DA | F24DA 10A |
| D_REF | D |
| F36DA | F36DA |
| J226 | J226 |
| F42DA | F42DA 15A |
| E_REF | E |
| F5DA | F5DA |
| X212 | X212 |
| J209 | J209 |
| X200 | X200 |
| X308 | X308 |
| X212 | X212 |
| X80F | X80F Accessory Power Receptacle - Front |
| X51A | X51A Fuse Block - Instrument Panel |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| KR168 | KR168 Relay Assembly - Instrument Panel Fuse Block |
| X92 | X92 USB Receptacle |
| X92RA | X92RA USB Receptacle - Rear Compartment |
