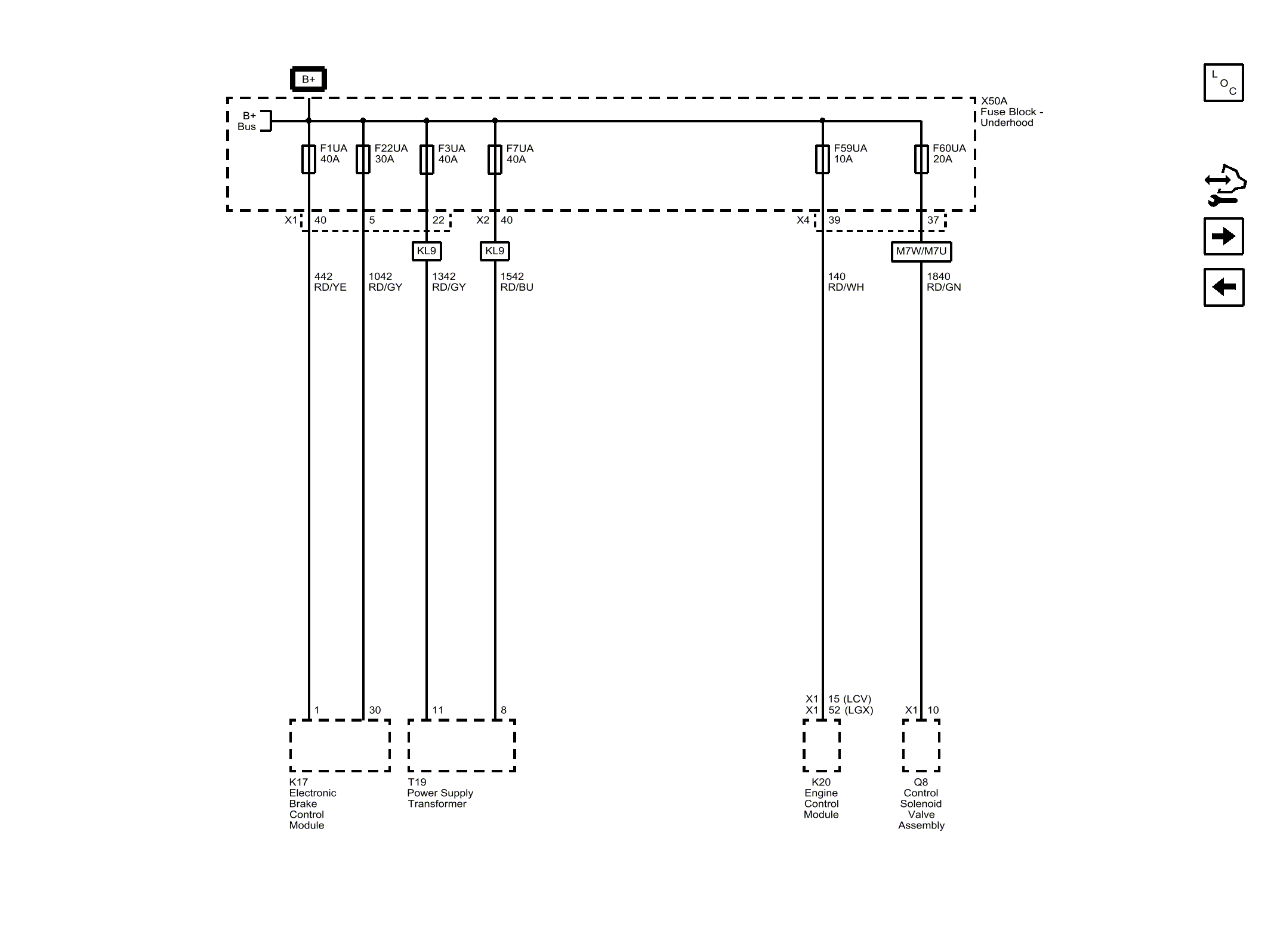

F1UA, F3UA, F7UA, F22UA, F59UA, and F60UA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1840 | Battery Positive Voltage |
| 1840_RD/GN | 1840 RD/GN |
| CAV_37 | 37 |
| 140 | Battery Positive Voltage |
| 140_RD/WH | 140 RD/WH |
| 1542 | Battery Positive Voltage |
| CAV_8 | 8 |
| 1542_RD/BU | 1542 RD/BU |
| 442 | Battery Positive Voltage |
| 442_RD/YE | 442 RD/YE |
| CAV_40 | 40 |
| CONN_X1 | X1 |
| CAV_1 | 1 |
| CAV_52 | 52 |
| CONN_X1 | X1 |
| 1342 | Battery Positive Voltage |
| CAV_11 | 11 |
| 1342_RD/GY | 1342 RD/GY |
| CAV_22 | 22 |
| CAV_40 | 40 |
| CONN_X2 | X2 |
| 1042 | Battery Positive Voltage |
| 1042_RD/GY | 1042 RD/GY |
| CAV_5 | 5 |
| CAV_30 | 30 |
| CAV_10 | 10 |
| CONN_X1 | X1 |
| CAV_39 | 39 |
| CONN_X4 | X4 |
| CAV_15 | 15 |
| CONN_X1 | X1 |
| LGX | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| LCV | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| M7W | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| M7U | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| KL9 | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| KL9 | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| F1UA | F1UA 40A |
| F7UA | F7UA 40A |
| F59UA | F59UA 10A |
| F60UA | F60UA 20A |
| F3UA | F3UA 40A |
| F22UA | F22UA 30A |
| X50A | X50A Fuse Block - Underhood |
| T19 | T19 Power Supply Transformer (KL9) |
| K17 | K17 Electronic Brake Control Module |
| K20 | K20 Engine Control Module |
| Q8 | Q8 Control Solenoid Valve Assembly |
