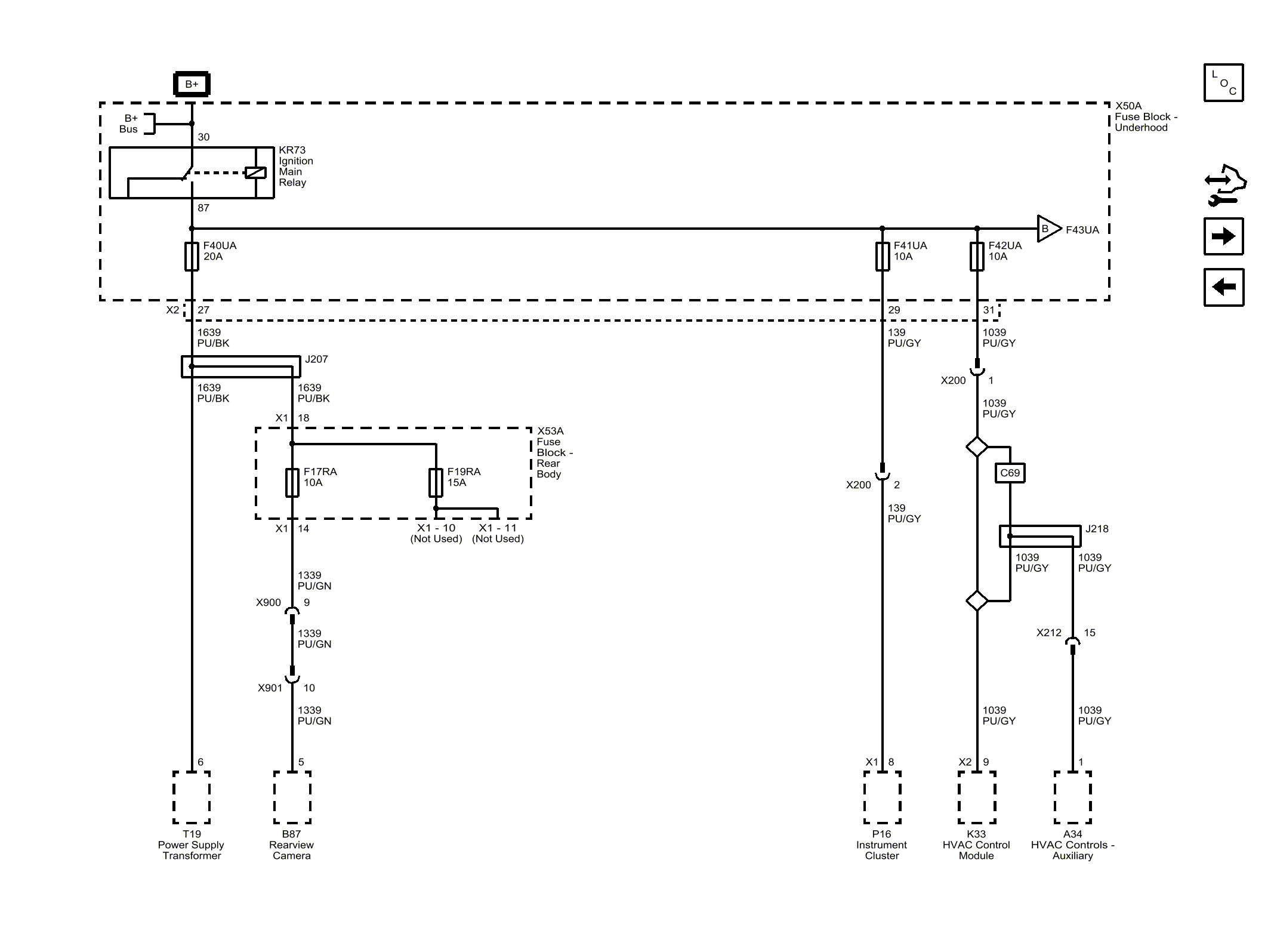

F17RA, F19RA, F40UA, F41UA, and F42UA Fuses
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_29 | 29 |
| CAV_31 | 31 |
| 1039_PU/GY | 1039 PU/GY |
| CAV_1 | 1 |
| CAV_27 | 27 |
| CONN_X2 | X2 |
| 1639 | Run/Crank Ignition 1 Voltage |
| 1639_PU/BK | 1639 PU/BK |
| CAV_6 | 6 |
| 1639_PU/BK | 1639 PU/BK |
| CAV_18 | 18 |
| CONN_X1 | X1 |
| 1339 | Run/Crank Ignition 1 Voltage |
| 1339_PU/GN | 1339 PU/GN |
| CAV_9 | 9 |
| 1339_PU/GN | 1339 PU/GN |
| CAV_5 | 5 |
| 139 | Run/Crank Ignition 1 Voltage |
| 139_PU/GY | 139 PU/GY |
| CAV_2 | 2 |
| CAV_8 | 8 |
| CONN_X1 | X1 |
| 139_PU/GY | 139 PU/GY |
| 1039_PU/GY | 1039 PU/GY |
| CAV_9 | 9 |
| CONN_X2 | X2 |
| 1039 | Run/Crank Ignition 1 Voltage |
| 1039_PU/GY | 1039 PU/GY |
| 1039_PU/GY | 1039 PU/GY |
| 1039_PU/GY | 1039 PU/GY |
| 1639_PU/BK | 1639 PU/BK |
| CAV_10 | 10 |
| 1339_PU/GN | 1339 PU/GN |
| 1039_PU/GY | 1039 PU/GY |
| CAV_1 | 1 |
| C69 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_15 | 15 |
| CAV_14 | 14 |
| CONN_X1 | X1 |
| F41UA | F41UA 10A |
| F42UA | F42UA 10A |
| B_REF | B |
| F43UA | F43UA |
| F40UA | F40UA 20A |
| F17RA | F17RA 10A |
| F19RA | F19RA 15A |
| J207 | J207 |
| X900 | X900 |
| X200 | X200 |
| J218 | J218 |
| X901 | X901 |
| X200 | X200 |
| X212 | X212 |
| X50A | X50A Fuse Block - Underhood |
| KR73 | KR73 Ignition Main Relay |
| T19 | T19 Power Supply Transformer (KL9) |
| B87 | B87 Rearview Camera |
| X53A | X53A Fuse Block - Rear Body |
| P16 | P16 Instrument Cluster |
| K33 | K33 HVAC Control Module |
| A34 | A34 HVAC Controls - Auxiliary (C69) |
