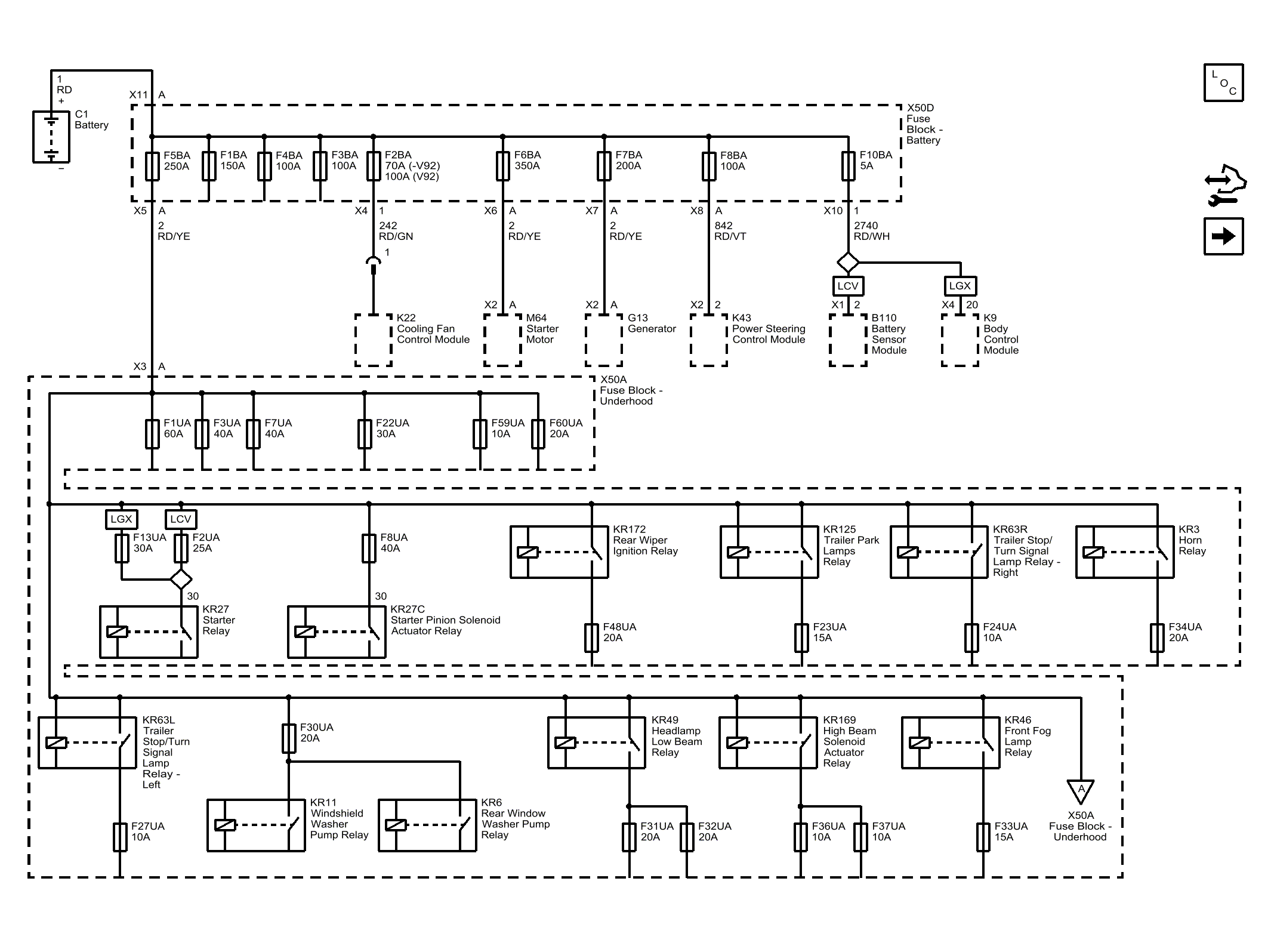

B+ Bus (1 of 2)
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Unfused Battery Positive Voltage |
| CAV_A | A |
| CONN_X2 | X2 |
| CAV_A | A |
| CONN_X3 | X3 |
| CAV_A | A |
| CONN_X6 | X6 |
| CAV_A | A |
| CONN_X2 | X2 |
| 2 | Battery Positive Voltage |
| 2_RD/YE | 2 RD/YE |
| CAV_A | A |
| CONN_X5 | X5 |
| 2_RD/YE | 2 RD/YE |
| 2_RD/YE | 2 RD/YE |
| 842 | Battery Positive Voltage |
| 842_RD/VT | 842 RD/VT |
| CAV_A | A |
| CONN_X8 | X8 |
| CAV_2 | 2 |
| CONN_X2 | X2 |
| 242 | Battery Positive Voltage |
| CAV_1 | 1 |
| CONN_X4 | X4 |
| 242_RD/GN | 242 RD/GN |
| CAV_A | A |
| CONN_X7 | X7 |
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| CAV_1 | 1 |
| CONN_X10 | X10 |
| 1_RD | 1 RD |
| CAV_A | A |
| CONN_X11 | X11 |
| CAV_30 | 30 |
| CAV_30 | 30 |
| LCV | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| LGX | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| CAV_20 | 20 |
| CONN_X4 | X4 |
| LCV | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| LGX | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_1 | 1 |
| F7UA | F7UA 40A |
| F22UA | F22UA 30A |
| F5BA | F5BA 250A |
| F2BA | F2BA 100A |
| F3BA | F3BA 100A |
| F4BA | F4BA 70A (-V92) 100A (V92) |
| F6BA | F6BA 350A |
| F1BA | F1BA 150A |
| A_REF | A |
| F7BA | F7BA 200A |
| F32UA | F32UA 20A |
| F31UA | F31UA 20A |
| F1UA | F1UA 60A |
| F3UA | F3UA 40A |
| F8BA | F8BA 100A |
| F10BA | F10BA 5A |
| F59UA | F59UA 10A |
| F60UA | F60UA 20A |
| F2UA | F2UA 25A |
| F8UA | F8UA 40A |
| F27UA | F27UA 10A |
| F30UA | F30UA 20A |
| F48UA | F48UA 20A |
| F23UA | F23UA 15A |
| F24UA | F24UA 10A |
| F37UA | F37UA 10A |
| F36UA | F36UA 10A |
| F33UA | F33UA 15A |
| F34UA | F34UA 20A |
| F13UA | F13UA 30A |
| C1 | C1 Battery |
| X50D | X50D Fuse Block - Battery |
| M64 | M64 Starter Motor |
| G13 | G13 Generator |
| X50A | X50A Fuse Block - Underhood |
| K43 | K43 Power Steering Control Module |
| B110 | B110 Battery Sensor Module (KL9) |
| KR27 | KR27 Starter Relay |
| KR27C | KR27C Starter Pinion Solenoid Actuator Relay |
| KR63L | KR63L Trailer Stop/Turn Signal Lamp Relay - Left |
| KR49 | KR49 Headlamp Low Beam Relay |
| KR11 | KR11 Windshield Washer Pump Relay |
| KR6 | KR6 Rear Window Washer Pump Relay |
| X50A | X50A Fuse Block - Underhood |
| KR125 | KR125 Trailer Park Lamps Relay |
| KR63R | KR63R Trailer Stop/Turn Signal Lamp Relay - Right |
| KR46 | KR46 Front Fog Lamp Relay |
| KR3 | KR3 Horn Relay |
| K22 | K22 Cooling Fan Control Module |
| K9 | K9 Body Control Module |
| KR169 | KR169 High Beam Solenoid Actuator Relay |
| KR172 | KR172 Rear Wiper Ignition Relay |
