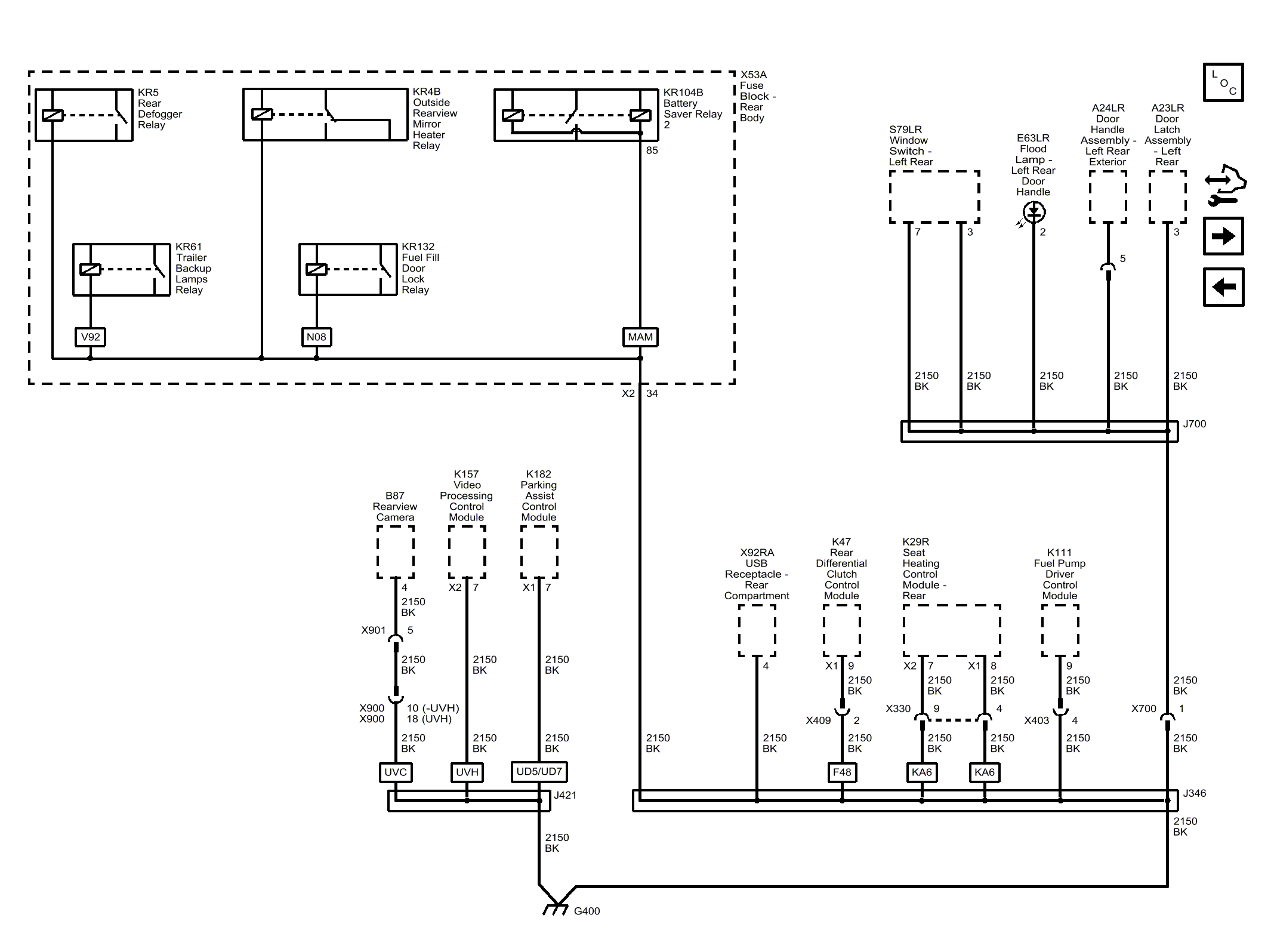

Ground Distribution Wiring Schematics: G400
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2150_BK | 2150 BK |
| CAV_4 | 4 |
| 2150_BK | 2150 BK |
| 2150 | Ground |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| CAV_9 | 9 |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 2150_BK | 2150 BK |
| CAV_7 | 7 |
| CONN_X2 | X2 |
| UVH | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UD5 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UD7 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_10 | 10 |
| UVC | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 2150_BK | 2150 BK |
| CAV_4 | 4 |
| 2150_BK | 2150 BK |
| CAV_7 | 7 |
| CONN_X2 | X2 |
| CAV_8 | 8 |
| CONN_X1 | X1 |
| KA6 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| KA6 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| CAV_1 | 1 |
| CAV_3 | 3 |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| CAV_5 | 5 |
| 2150_BK | 2150 BK |
| CAV_2 | 2 |
| 2150_BK | 2150 BK |
| CAV_3 | 3 |
| V92 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| N08 | (Mid-East (MAM)) |
| CAV_85 | 85 |
| CAV_34 | 34 |
| CONN_X2 | X2 |
| 2150_BK | 2150 BK |
| 2150_BK | 2150 BK |
| MAM | (Mid-East (MAM)) |
| 2150_BK | 2150 BK |
| CAV_2 | 2 |
| 2150_BK | 2150 BK |
| F48 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 2150_BK | 2150 BK |
| CAV_4 | 4 |
| 2150_BK | 2150 BK |
| CAV_7 | 7 |
| 2150_BK | 2150 BK |
| CAV_5 | 5 |
| UVH | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_18 | 18 |
| UVH | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| X330 | X330 |
| CAV_9 | 9 |
| CAV_4 | 4 |
| G400 | G400 |
| X900 | X900 |
| X403 | X403 |
| X700 | X700 |
| J346 | J346 |
| X409 | X409 |
| J700 | J700 |
| X901 | X901 |
| X330 | X330 |
| B87 | B87 Rearview Camera |
| K182 | K182 Parking Assist Control Module (UD5/UD7) |
| K157 | K157 Video Processing Control Module (UVH) |
| K111 | K111 Fuel Pump Driver Control Module |
| K29R | K29R Seat Heating Control Module - Rear (KA6) |
| A23LR | A23LR Door Latch Assembly - Left Rear |
| S79LR | S79LR Window Switch - Left Rear (AEQ) |
| X53A | X53A Fuse Block - Rear Body |
| KR104B | KR104B Battery Saver Relay 2 |
| KR4B | KR4B Outside Rearview Mirror Heater Relay |
| KR5 | KR5 Rear Defogger Relay |
| KR61 | KR61 Trailer Backup Lamp Relay |
| KR132 | KR132 Fuel Door Lock Relay |
| K47 | K47 Rear Differential Clutch Control Module (F48) |
| X92RA | X92RA USB Receptacle - Rear Compartment |
| A24LR | A24LR Door Handle Assembly - Left Rear Exterior (ATH/ATS) |
| E63LR | E63LR Flood Lamp - Left Rear Door Handle |
