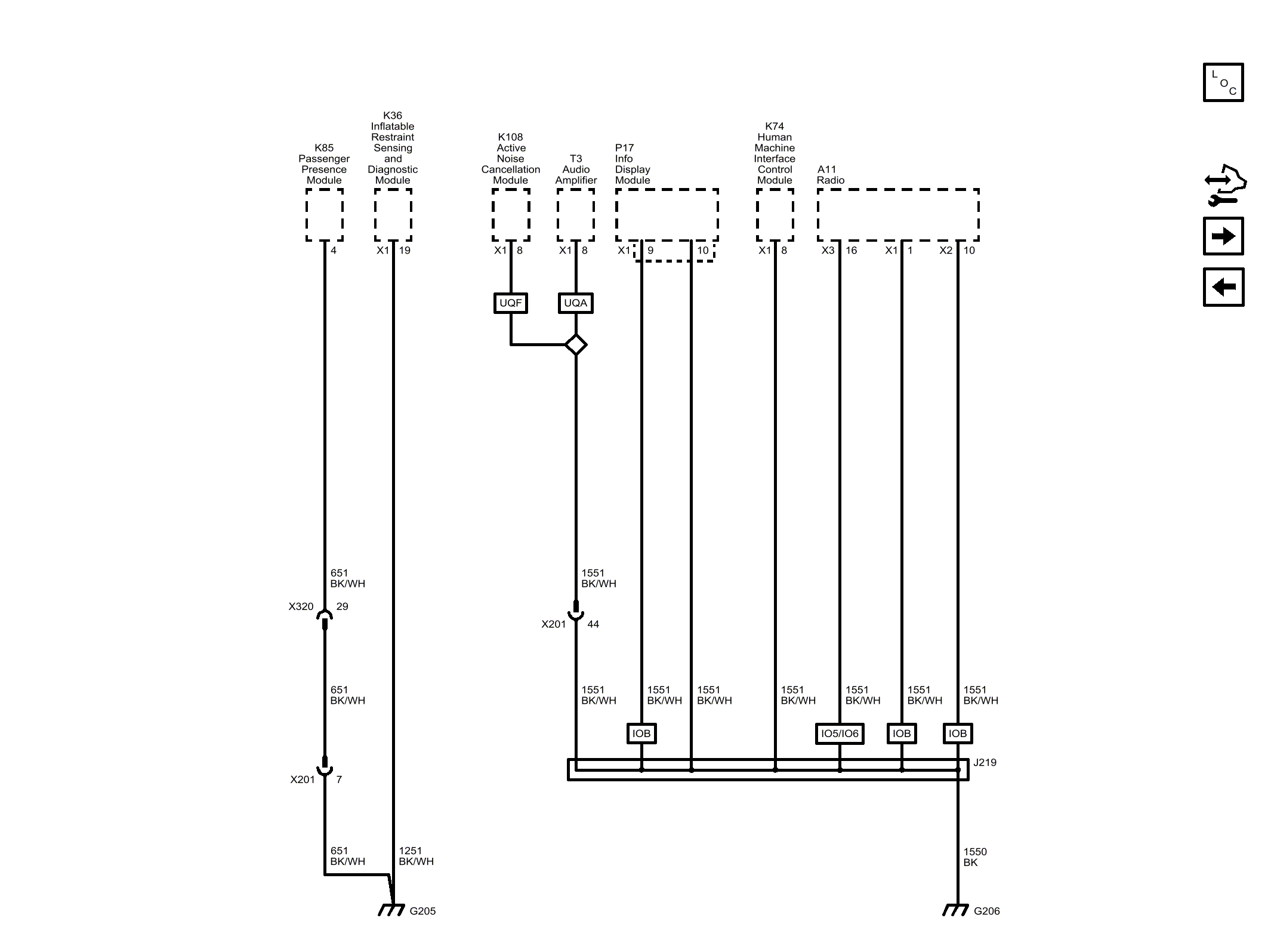

G205, and G206
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1551 | Signal Ground |
| 1551_BK/WH | 1551 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| 1251 | Signal Ground |
| 651 | Signal Ground |
| 1251_BK/WH | 1251 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| CAV_8 | 8 |
| CONN_X1 | X1 |
| 1551_BK/WH | 1551 BK/WH |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| CAV_44 | 44 |
| 1550 | Ground |
| 1550_BK | 1550 BK |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_8 | 8 |
| CONN_X1 | X1 |
| CAV_19 | 19 |
| CONN_X1 | X1 |
| CAV_4 | 4 |
| 651_BK/WH | 651 BK/WH |
| CAV_7 | 7 |
| 651_BK/WH | 651 BK/WH |
| CAV_29 | 29 |
| 651_BK/WH | 651 BK/WH |
| CAV_10 | 10 |
| CONN_X2 | X2 |
| IOB | (U.S.A., PR and USVI (MAH), Canada (MBC), Mid-East (MAM)) |
| IOB | (U.S.A., PR and USVI (MAH), Canada (MBC), Mid-East (MAM)) |
| 1551_BK/WH | 1551 BK/WH |
| CAV_16 | 16 |
| CONN_X3 | X3 |
| IO5 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mid-East (MAM)) |
| IO6 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| IOB | (U.S.A., PR and USVI (MAH), Canada (MBC), Mid-East (MAM)) |
| 1551_BK/WH | 1551 BK/WH |
| CAV_10 | 10 |
| G206 | G206 |
| X201 | X201 |
| G205 | G205 |
| X201 | X201 |
| X320 | X320 |
| J219 | J219 |
| T3 | T3 Audio Amplifier |
| K74 | K74 Human Machine Interface Control Module (IO5/IO6) |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module |
| K85 | K85 Passenger Presence Module (AL0) |
| A11 | A11 Radio |
| P17 | P17 Info Display Module |
