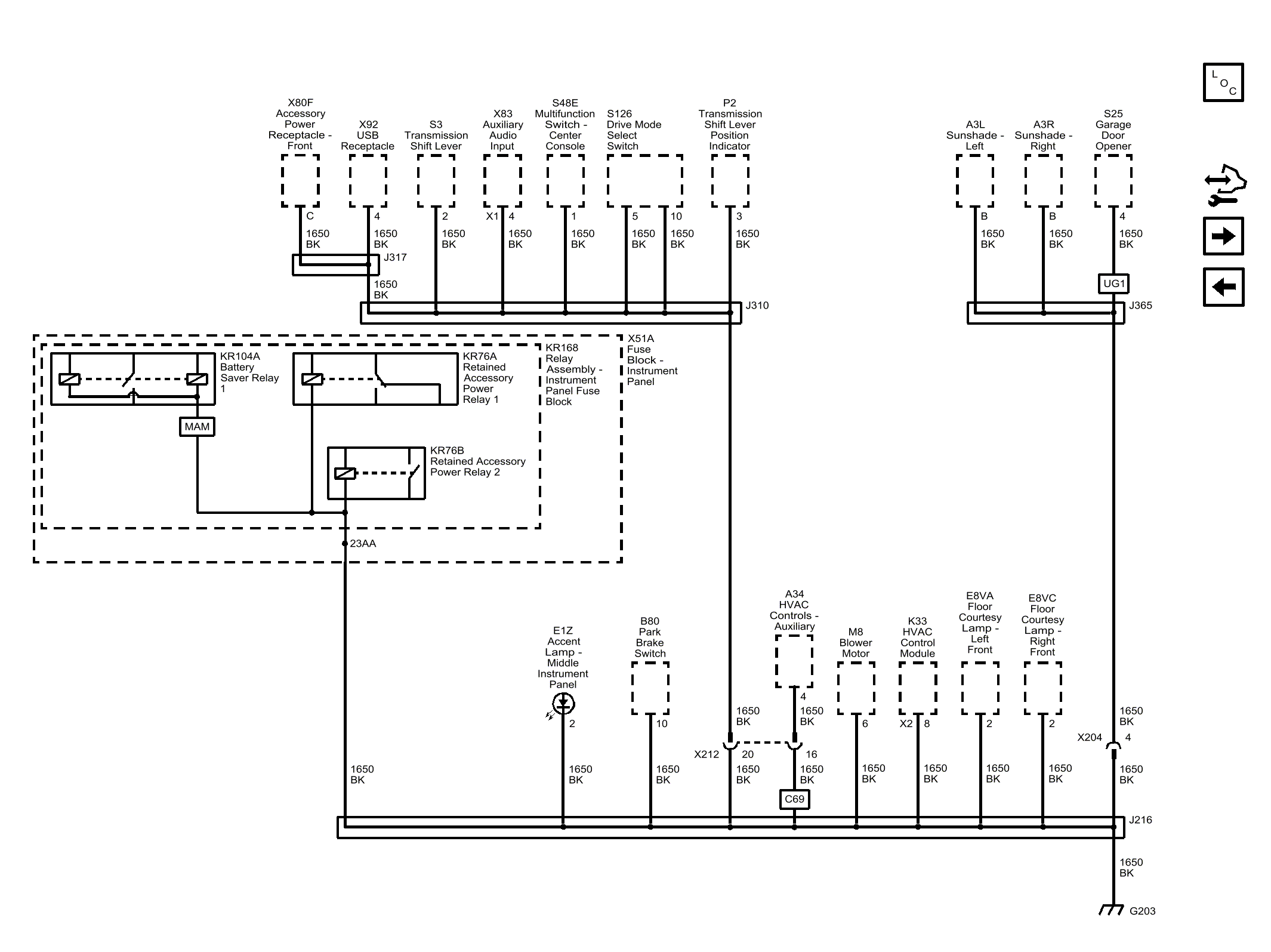

Ground Distribution Wiring Schematics: G203
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1650 | Ground |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| CAV_4 | 4 |
| 1650_BK | 1650 BK |
| CAV_2 | 2 |
| CAV_10 | 10 |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| CAV_4 | 4 |
| CONN_X1 | X1 |
| CAV_3 | 3 |
| CAV_1 | 1 |
| 1650_BK | 1650 BK |
| CAV_4 | 4 |
| CAV_C | C |
| CAV_2 | 2 |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| CAV_B | B |
| 1650_BK | 1650 BK |
| CAV_B | B |
| 1650_BK | 1650 BK |
| CAV_4 | 4 |
| 1650_BK | 1650 BK |
| CAV_4 | 4 |
| 1650_BK | 1650 BK |
| CAV_23AA | 23AA |
| 1650_BK | 1650 BK |
| CAV_2 | 2 |
| 1650_BK | 1650 BK |
| CAV_2 | 2 |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| CAV_8 | 8 |
| CONN_X2 | X2 |
| 1650_BK | 1650 BK |
| CAV_6 | 6 |
| MAM | (Mid-East (MAM)) |
| C69 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| UG1 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 1650_BK | 1650 BK |
| CAV_5 | 5 |
| 1650_BK | 1650 BK |
| CAV_10 | 10 |
| 1650_BK | 1650 BK |
| 1650_BK | 1650 BK |
| X212 | X212 |
| CAV_20 | 20 |
| CAV_16 | 16 |
| G203 | G203 |
| X204 | X204 |
| J365 | J365 |
| J310 | J310 |
| J317 | J317 |
| J216 | J216 |
| X212 | X212 |
| S3 | S3 Transmission Shift Lever |
| X83 | X83 Auxiliary Audio Input |
| S48E | S48E Multifunction Switch - Center Console |
| X92 | X92 USB Receptacle |
| A3L | A3L Sunshade - Left |
| A3R | A3R Sunshade - Right |
| KR104A | KR104A Battery Saver Relay 1 |
| KR168 | KR168 Relay Assembly - Instrument Panel Fuse Block |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| X51A | X51A Fuse Block - Instrument Panel |
| A34 | A34 HVAC Controls - Auxiliary (C69) |
| E8VA | E8VA Floor Courtesy Lamp - Left Front |
| E8VC | E8VC Floor Courtesy Lamp - Right Front |
| K33 | K33 HVAC Control Module |
| M8 | M8 Blower Motor |
| S25 | S25 Garage Door Opener (UG1) |
| P2 | P2 Transmission Shift Lever Position Indicator |
| S126 | S126 Drive Mode Select Switch |
| X80F | X80F Accessory Power Receptacle - Front |
| B80 | B80 Park Brake Switch (J77) |
| E1Z | E1Z Accent Lamp - Middle Instrument Panel |
