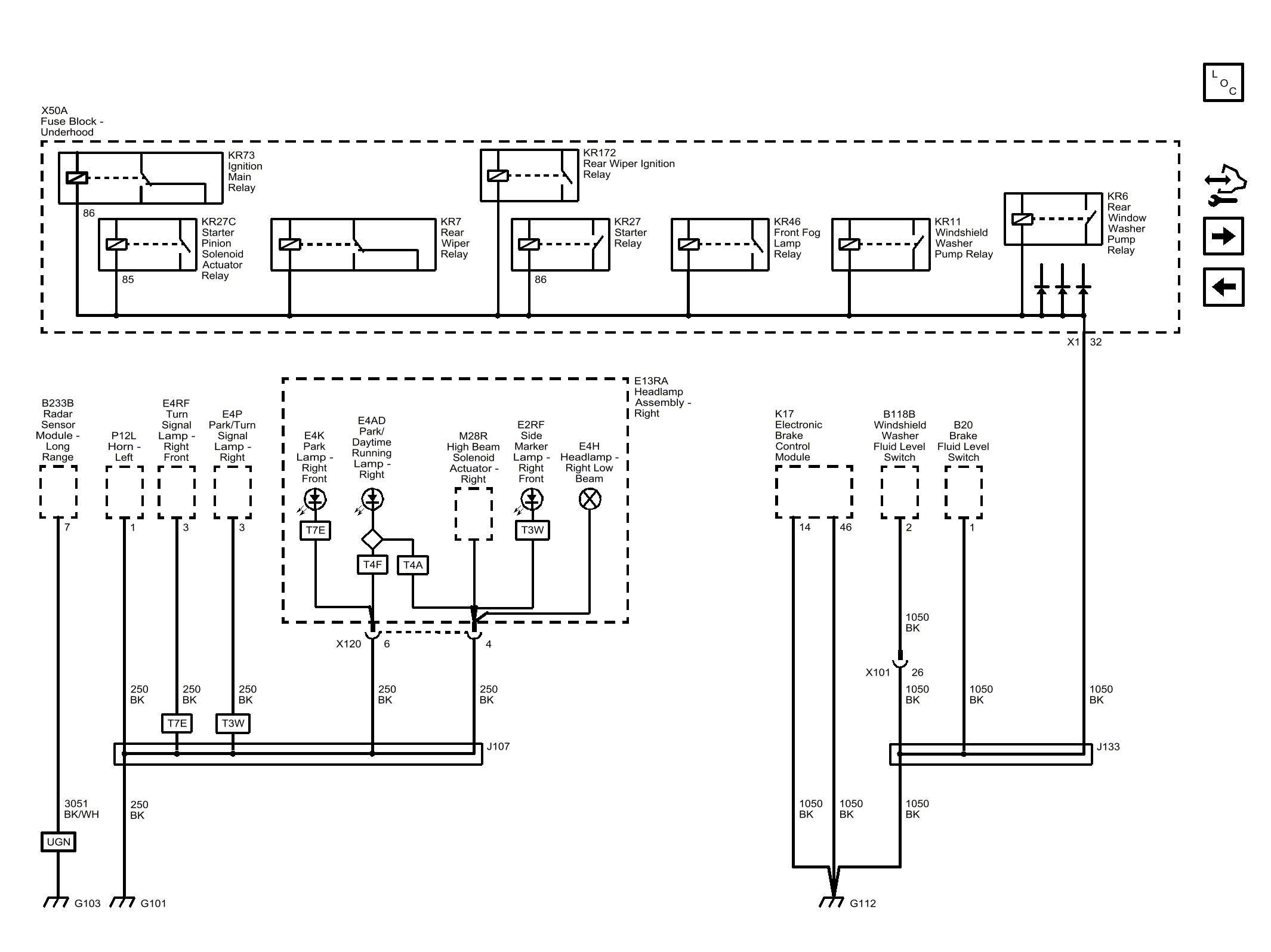

G101, G103, and G112
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_1 | 1 |
| 3051 | Signal Ground |
| 3051_BK/WH | 3051 BK/WH |
| UGN | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 250_BK | 250 BK |
| 250_BK | 250 BK |
| CAV_3 | 3 |
| 250 | Ground |
| 250_BK | 250 BK |
| CAV_7 | 7 |
| CAV_2 | 2 |
| 1050 | Ground |
| 1050_BK | 1050 BK |
| 150 | Ground |
| 1050_BK | 1050 BK |
| CAV_46 | 46 |
| 1050_BK | 1050 BK |
| CAV_14 | 14 |
| CAV_1 | 1 |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_26 | 26 |
| 1050_BK | 1050 BK |
| CAV_86 | 86 |
| CAV_85 | 85 |
| CAV_32 | 32 |
| CONN_X1 | X1 |
| 1050_BK | 1050 BK |
| CAV_3 | 3 |
| 250_BK | 250 BK |
| T3W | (U.S.A., PR and USVI (MAH)) |
| T7E | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T7E | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T4F | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T4A | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 250_BK | 250 BK |
| 250_BK | 250 BK |
| T3W | (U.S.A., PR and USVI (MAH)) |
| CAV_86 | 86 |
| X120 | X120 |
| CAV_4 | 4 |
| CAV_6 | 6 |
| G103 | G103 |
| G112 | G112 |
| X101 | X101 |
| G101 | G101 |
| J133 | J133 |
| J107 | J107 |
| X120 | X120 |
| B233B | B233B Radar Sensor Module - Long Range (UGN) |
| P12L | P12L Horn - Left |
| K17 | K17 Electronic Brake Control Module |
| B118B | B118B Windshield Washer Fluid Level Switch |
| B20 | B20 Brake Fluid Level Switch |
| KR73 | KR73 Ignition Main Relay |
| KR27C | KR27C Starter Pinion Solenoid Actuator Relay |
| KR46 | KR46 Front Fog Lamp Relay |
| KR11 | KR11 Windshield Washer Pump Relay |
| KR6 | KR6 Rear Window Washer Pump Relay |
| KR7 | KR7 Rear Wiper Relay |
| X50A | X50A Fuse Block - Underhood |
| E4RF | E4RF Turn Signal Lamp - Right Front (T7E) |
| E4P | E4P Park/Turn Signal Lamp - Right (T3W) |
| E4K | E4K Park Lamp - Right Front (T7E) |
| E4AD | E4AD Park/Daytime Running Lamp - Right |
| M28R | M28R High Beam Solenoid Actuator - Right |
| E2RF | E2RF Side Marker Lamp - Right Front (T3W) |
| E4H | E4H Headlamp - Right Low Beam |
| E13RA | E13RA Headlamp Assembly - Right |
| KR27 | KR27 Starter Relay |
| KR172 | KR172 Rear Wiper Ignition Relay |
