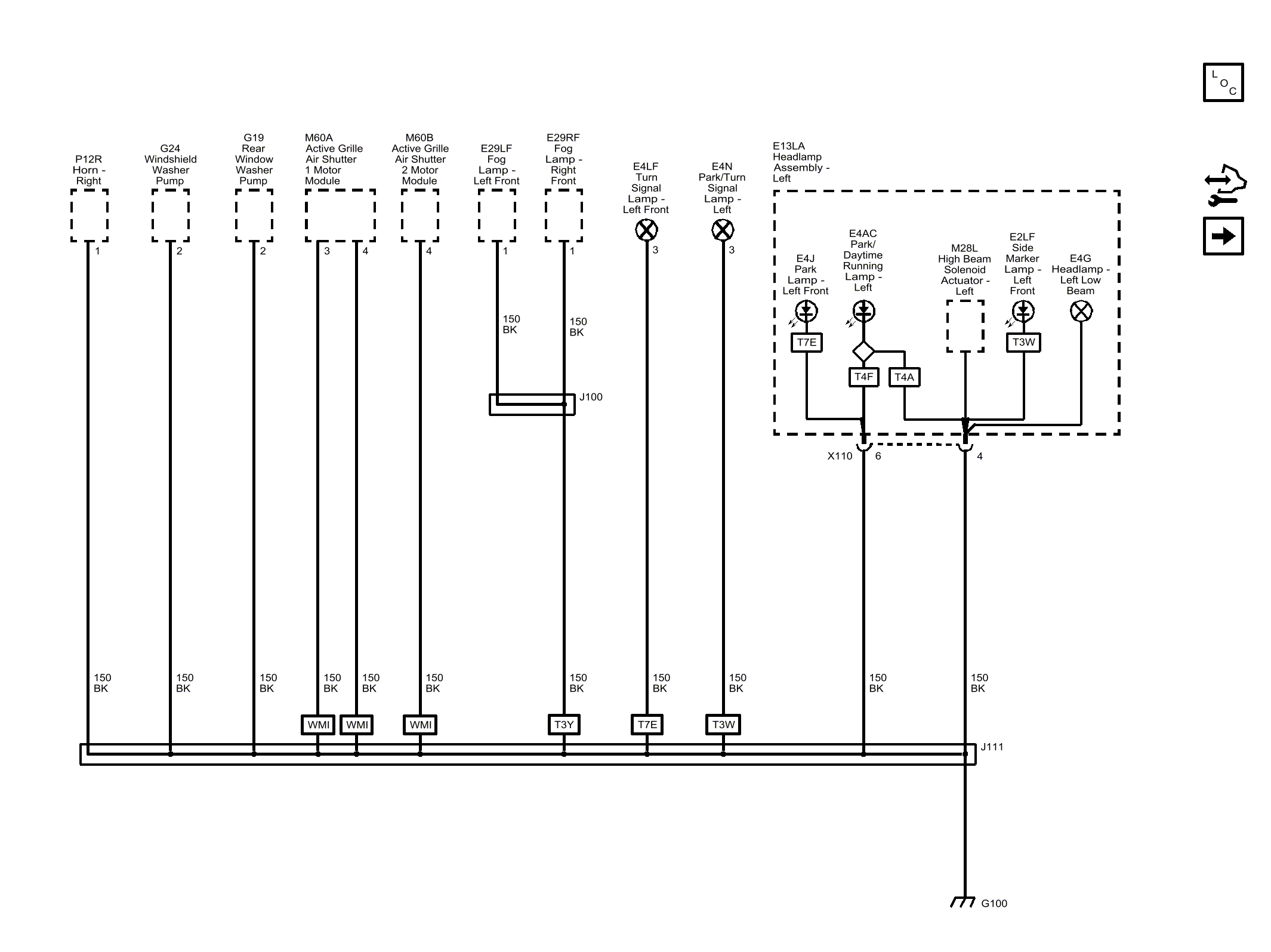

Ground Distribution Wiring Schematics: G100
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_1 | 1 |
| CAV_2 | 2 |
| 150 | Ground |
| CAV_3 | 3 |
| 150_BK | 150 BK |
| CAV_3 | 3 |
| 150_BK | 150 BK |
| T3W | (U.S.A., PR and USVI (MAH)) |
| 150_BK | 150 BK |
| CAV_2 | 2 |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| CAV_4 | 4 |
| 150_BK | 150 BK |
| CAV_4 | 4 |
| 150_BK | 150 BK |
| CAV_3 | 3 |
| 150_BK | 150 BK |
| WMI | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| WMI | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| CAV_1 | 1 |
| CAV_1 | 1 |
| 150_BK | 150 BK |
| T3Y | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| T7E | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| WMI | (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| T7E | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T4F | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| T4A | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Mid-East (MAM)) |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| T3W | (U.S.A., PR and USVI (MAH)) |
| X110 | X110 |
| CAV_4 | 4 |
| CAV_6 | 6 |
| J100 | J100 |
| G100 | G100 |
| J111 | J111 |
| X110 | X110 |
| P12R | P12R Horn - Right |
| G24 | G24 Windshield Washer Pump |
| E4LF | E4LF Turn Signal Lamp - Left Front (T7E) |
| E4N | E4N Park/Turn Signal Lamp - Left (T3W) |
| G19 | G19 Rear Window Washer Pump |
| M60B | M60B Active Grille Air Shutter 2 Motor Module (WMI) |
| M60A | M60A Active Grille Air Shutter 1 Motor Module (WMI) |
| E29LF | E29LF Fog Lamp - Left Front (T3Y) |
| E29RF | E29RF Fog Lamp - Right Front (T3Y) |
| E4AC | E4AC Park/Daytime Running Lamp - Left |
| M28L | M28L High Beam Solenoid Actuator - Left |
| E2LF | E2LF Side Marker Lamp - Left Front (T3W) |
| E4J | E4J Park Lamp - Left Front (T7E) |
| E4G | E4G Headlamp - Left Low Beam |
| E13LA | E13LA Headlamp Assembly - Left |
