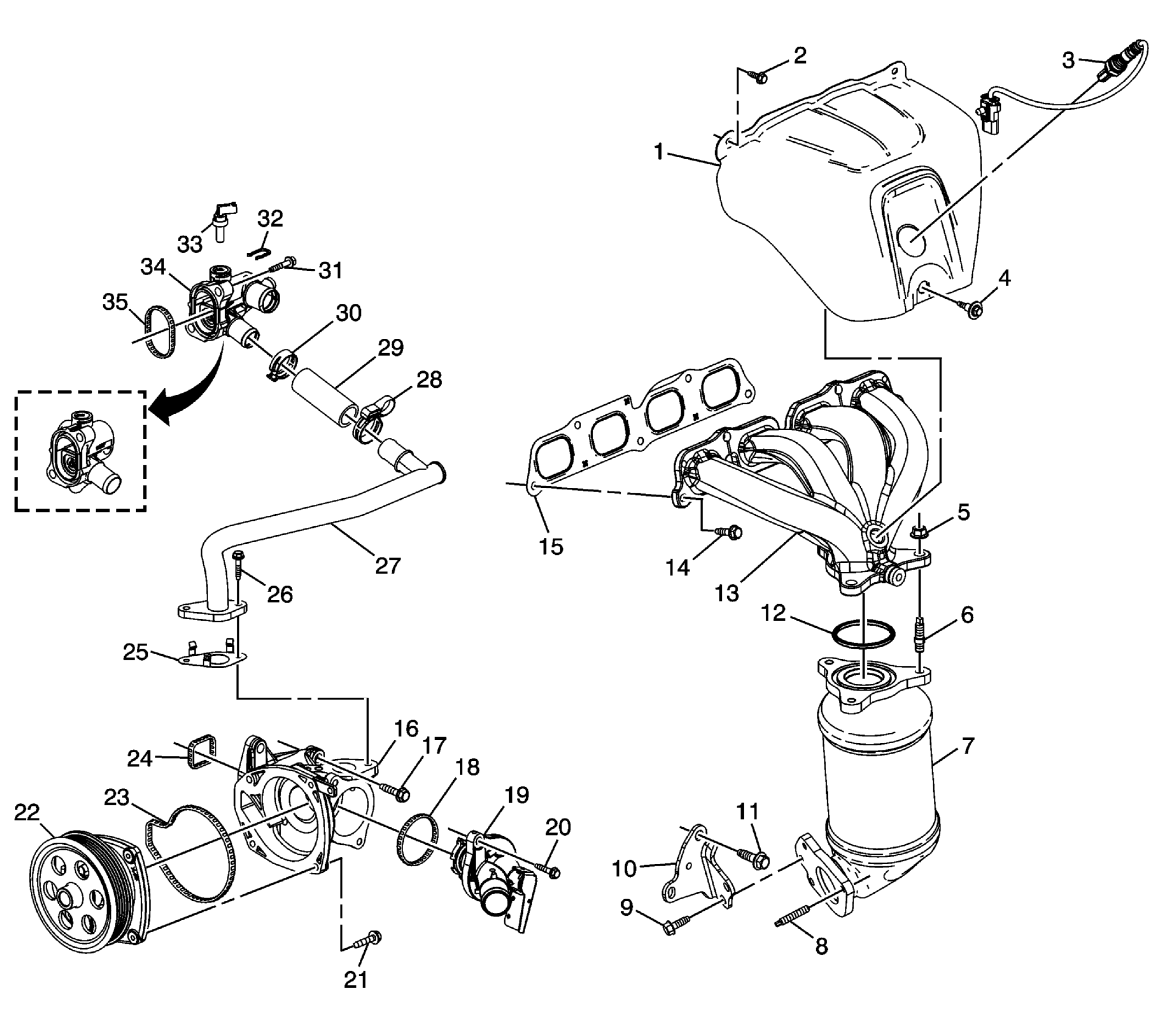

Exhaust Manifold and Components
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Exhaust Manifold Heat Shield |
| 2 | Exhaust Manifold Heat Shield Bolt |
| 3 | Heated Oxygen Sensor Assembly |
| 4 | Exhaust Manifold Heat Shield Bolt |
| 5 | Catalytic Converter Nut |
| 6 | Catalytic Converter Stud |
| 7 | Catalytic Converter |
| 8 | Catalytic Converter Stud |
| 9 | Catalytic Converter Brace Bolt |
| 10 | Catalytic Converter Brace |
| 11 | Catalytic Converter Brace Bolt |
| 12 | Exhaust Pipe Gasket |
| 13 | Exhaust Manifold |
| 14 | Exhaust Manifold Bolt |
| 15 | Exhaust Manifold Gasket |
| 16 | Water Pump Rear Housing |
| 17 | Water Pump Bolt |
| 18 | Engine Coolant Thermostat Housing Gasket |
| 19 | Engine Coolant Thermostat Housing |
| 20 | Engine Coolant Thermostat Housing Bolt |
| 21 | Water Pump Housing Bolt |
| 22 | Water Pump Front Housing |
| 23 | Water Pump Inlet Gasket |
| 24 | Water Pump Gasket |
| 25 | Thermal Bypass Pipe Gasket |
| 26 | Thermal Bypass Pipe Bolt |
| 27 | Thermal Bypass Pipe |
| 28 | Thermal Bypass Hose Clamp |
| 29 | Thermal Bypass Hose |
| 30 | Thermal Bypass Hose Clamp |
| 31 | Water Outlet Bolt |
| 32 | Engine Coolant Temperature Sensor Retainer |
| 33 | Engine Coolant Temperature Sensor |
| 34 | Water Outlet |
