Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
- Install Power Brake Booster Vacuum Hose Assembly

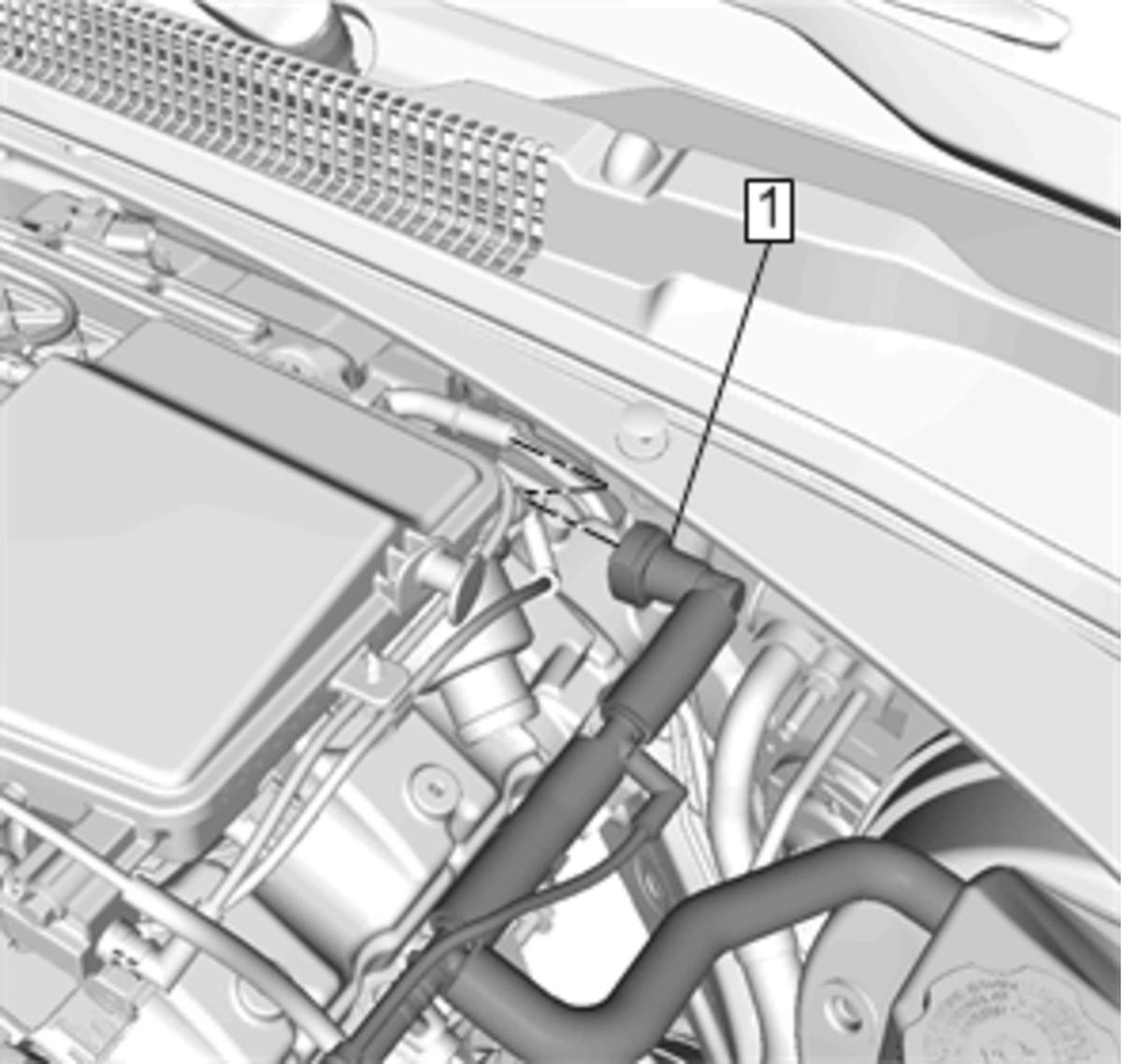

- Connect Power Brake Booster Vacuum Hose Quick Connect (1) @ Vacuum Pump
- Connect Vacuum Hose (2) @ Engine Mount

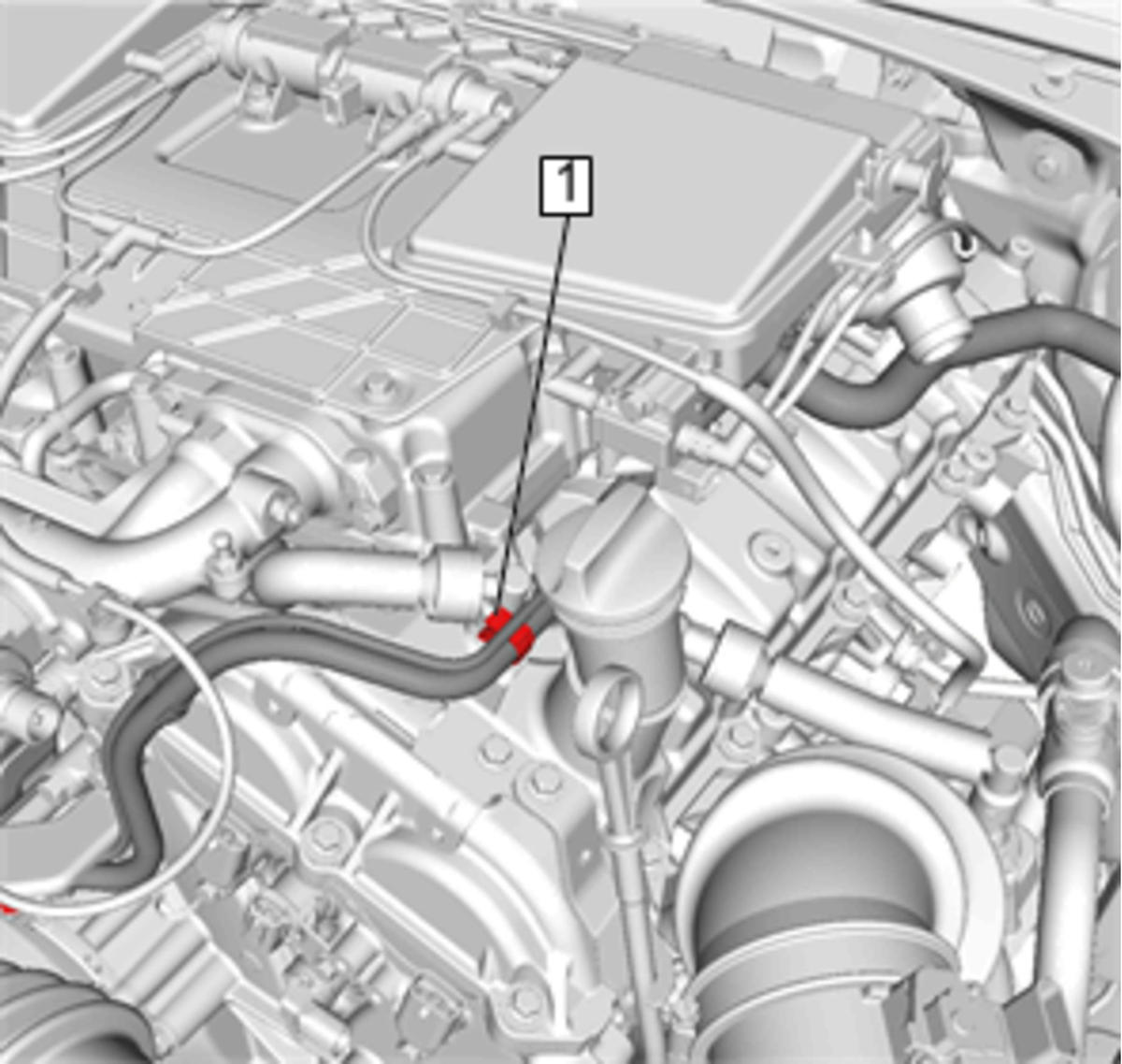

- Install Retainer and Clip (1)
- Install Air Cleaner Outlet Front Duct. Refer to Air Cleaner Outlet Front Duct Replacement (LF4)

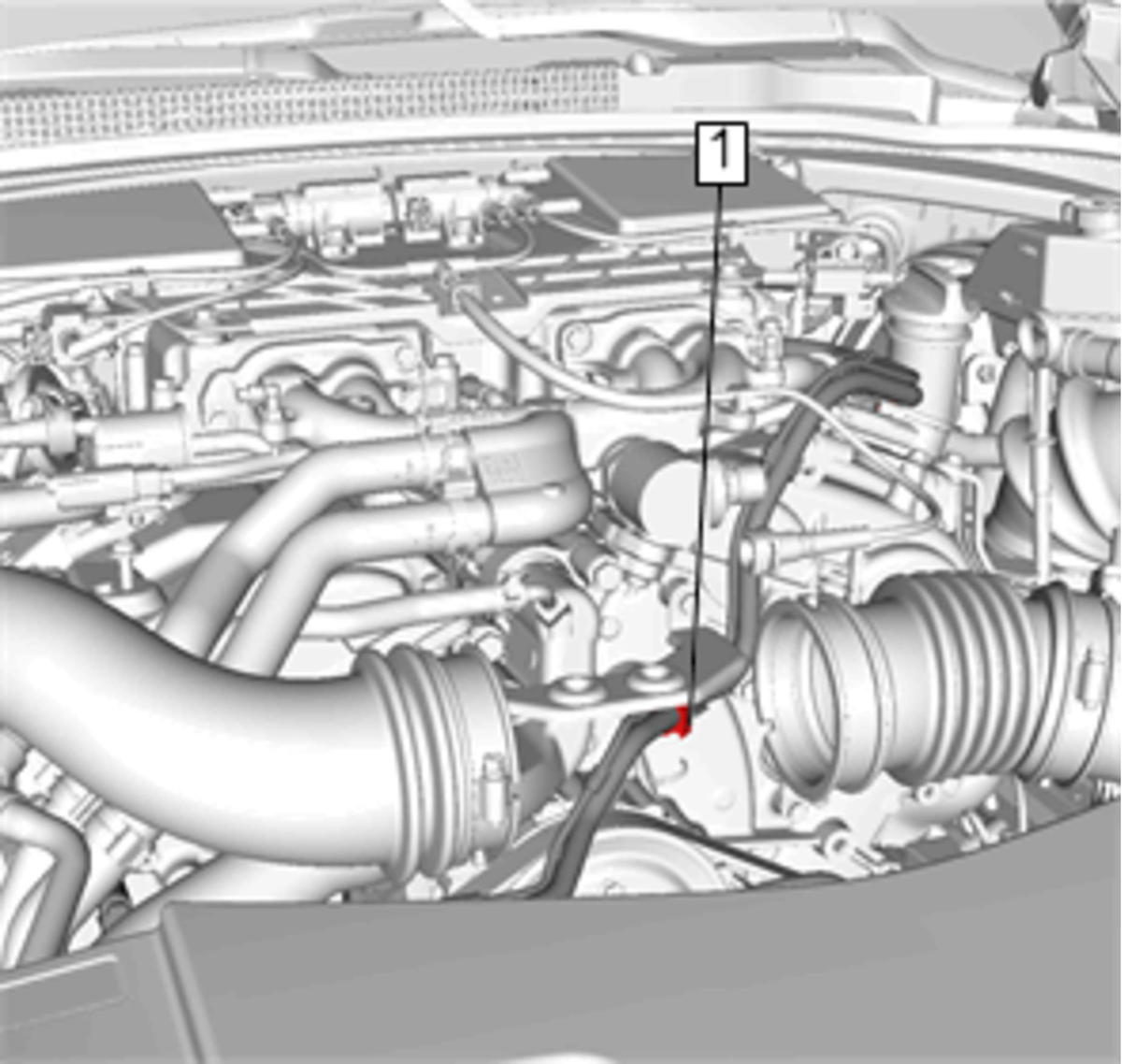

- Install Retainer and Clip (1)

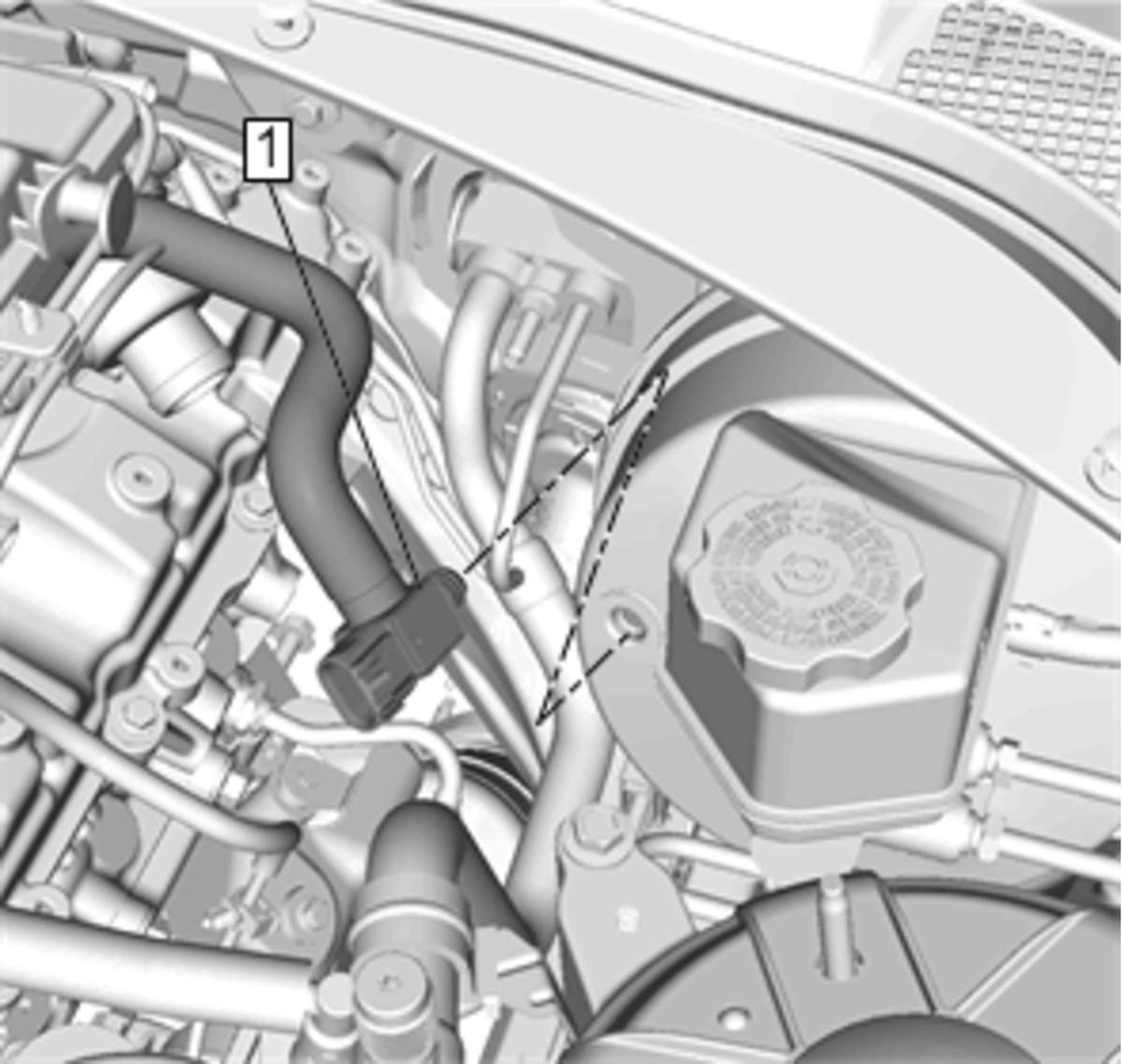

- Connect Power Brake Booster Vacuum Hose Quick Connect (1) @ Intake Manifold
- Install Power Brake Booster Vacuum Sensor (1)
- Connect the power brake booster vacuum sensor electrical connector.
- Install Charge Air Cooler Inlet Pipe - Left Side. Refer to Charge Air Cooler Inlet Pipe Replacement - Left Side
- Install Charge Air Bypass Valve - Left Side. Refer to Charge Air Bypass Valve Replacement - Left Side
- Install Front End Sheet Metal Diagonal Brace - Left Side. Refer to Front End Sheet Metal Diagonal Brace Replacement - Left Side (ATS-V)
NOTE:
A small amount of denatured alcohol may be used to ease assembly.
