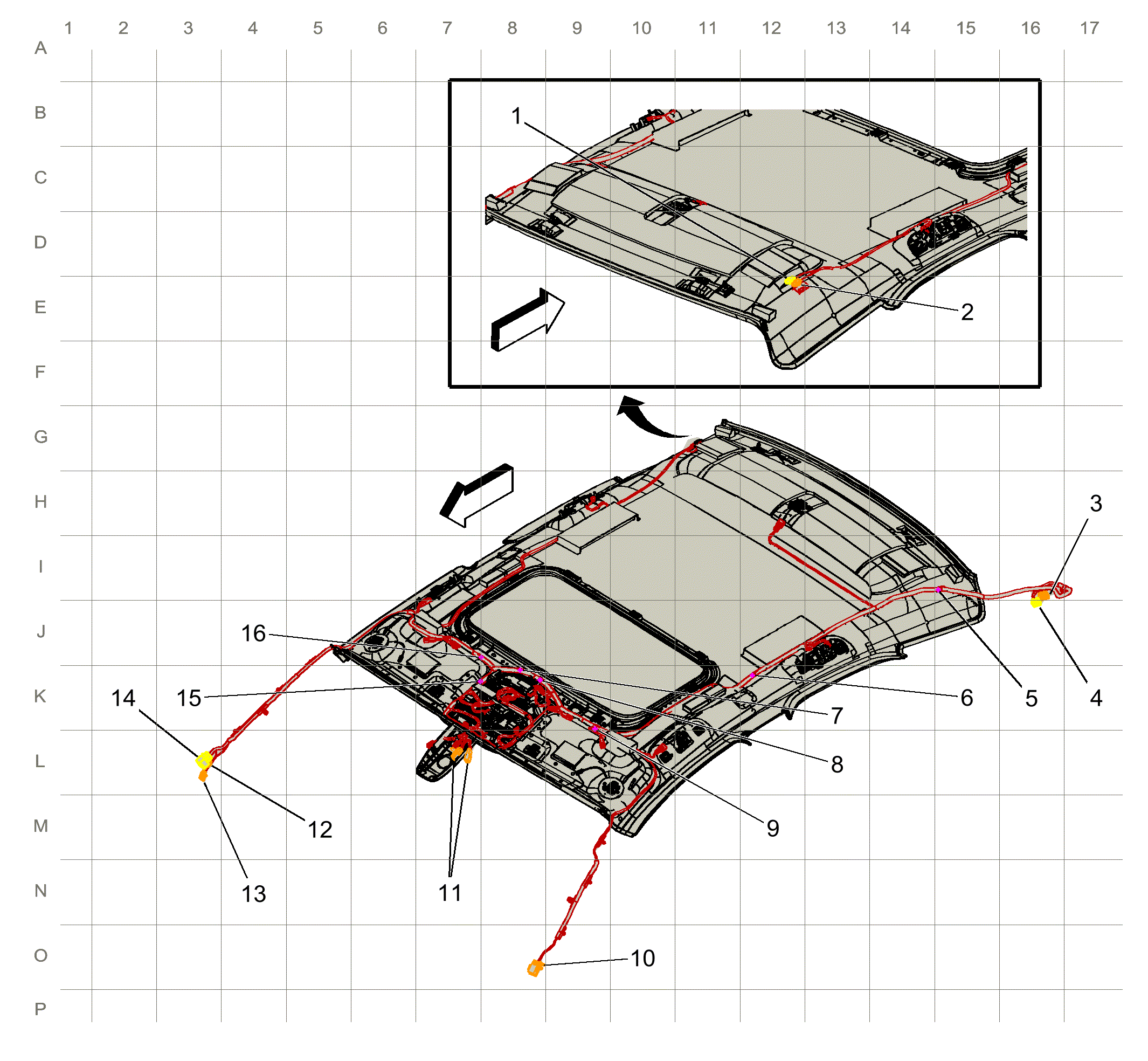

Headliner Harness Routing (Sedan+CF5)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. X308 Roof Antenna Harness COAX to Headliner Harness COAX (1 Cavity) (IO6-UE1) X308 Roof Antenna Harness COAX to Headliner Harness COAX ((IO6-UE1)) |
| 2. X309 Roof Antenna Harness COAX to Headliner Harness COAX (1 Cavity) (U2K/U2M) X309 Roof Antenna Harness to Headliner Harness (U2K/U2M) |
| 3. X335 Headliner Harness to Body Harness (18 cavities) X335 Headliner Harness to Body Harness |
| 4. X337 Headliner Harness to Body Harness (14 cavities) X337 Headliner Harness to Body Harness |
| 5. J306 Headliner Harness |
| 6. J303 Headliner Harness |
| 7. J304 Headliner Harness |
| 8. J301 Headliner Harness |
| 9. J305 Headliner Harness |
| 10. X302 Instrument Panel Harness to Headliner Harness (6 cavities) (UGN/UHX) X302 Instrument Panel Harness to Headliner Harness (UGN/UHX) |
| 11. X306 Headliner Harness to Windshield Sensor Harness (3 cavities) X306 Windshield Sensor Harness to Headliner Harness (-CE1)X306 Windshield Sensor Harness to Headliner Harness (CE1) |
| 12. X303 Instrument Panel Harness COAX to Headliner Harness COAX (1 Cavity) (U2K/U2M) X303 Instrument Panel Harness to Headliner Harness (U2K/U2M) |
| 13. X304 Headliner Harness COAX to Instrument Panel Harness COAX (1 Cavity) (IO6-MAW/UE1) X304 Headliner Harness to Instrument Panel Harness (IO6-MAW/UE1) |
| 14. X301 Instrument Panel Harness to Headliner Harness (20 cavities) X301 Instrument Panel Harness to Headliner Harness |
| 15. J302 Headliner Harness |
| 16. J307 Headliner Harness |
