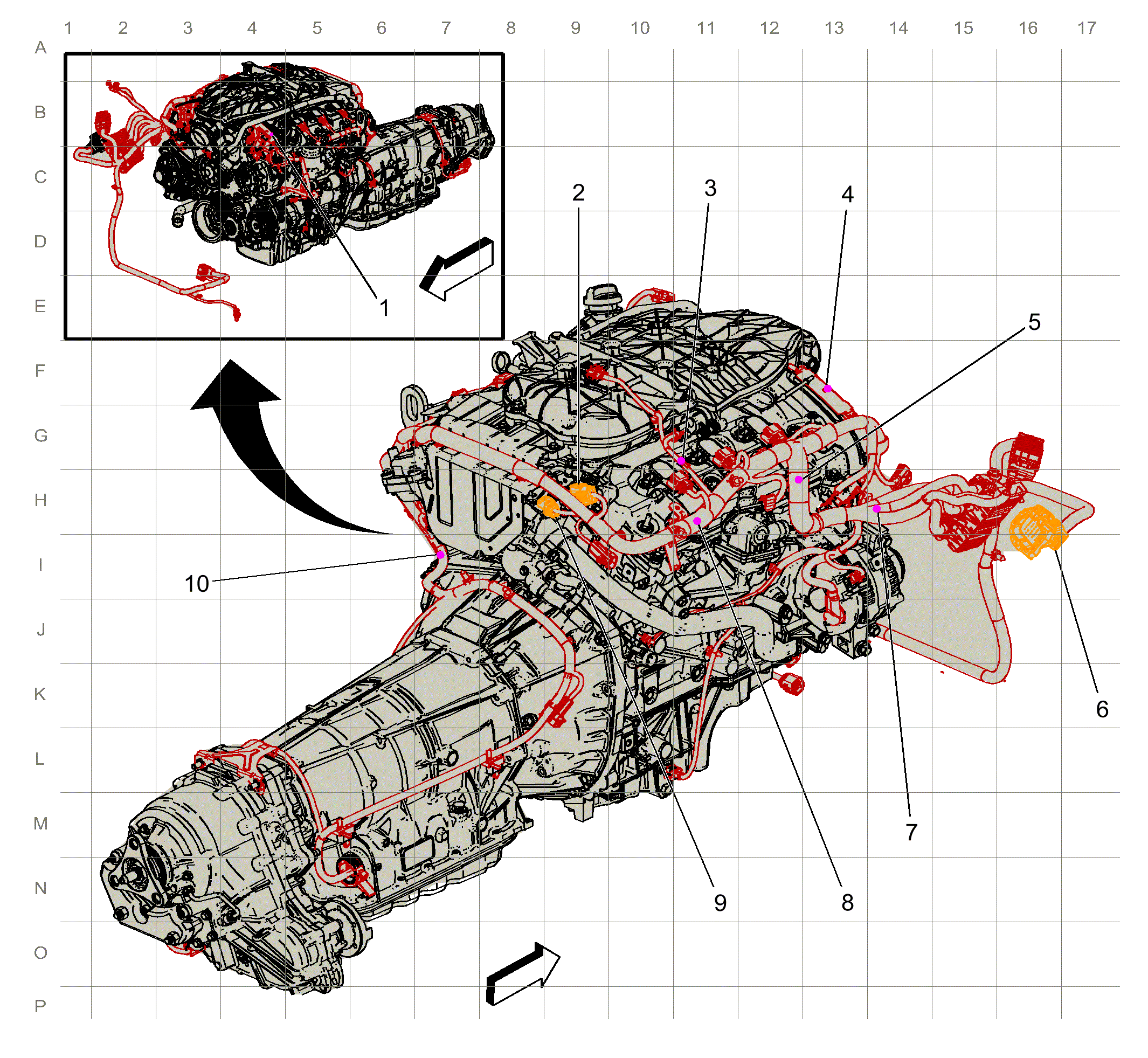

Engine Harness Routing (LGX)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. J135 Engine Harness (LGX) |
| 2. X160 Engine Harness to Fuel Injector Harness (12 Cavities) X160 Engine Harness to Fuel Rail Harness (LF4/LGX) |
| 3. J132 Engine Harness |
| 4. J136 Engine Harness (LGX) |
| 5. J131 Engine Harness |
| 6. X150 Body Harness to Engine (54 cavities) X150 Body Harness to Engine Harness |
| 7. J130 Engine Harness |
| 8. J133 Engine Harness |
| 9. X161 Engine Harness to Fuel Injector Harness (12 Cavities) X161 Engine Harness to Bank 2 Fuel Rail Harness (LF4/LGX) |
| 10. J134 Engine Harness |
