Exhaust Manifold Heat Shield Replacement (LCV)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

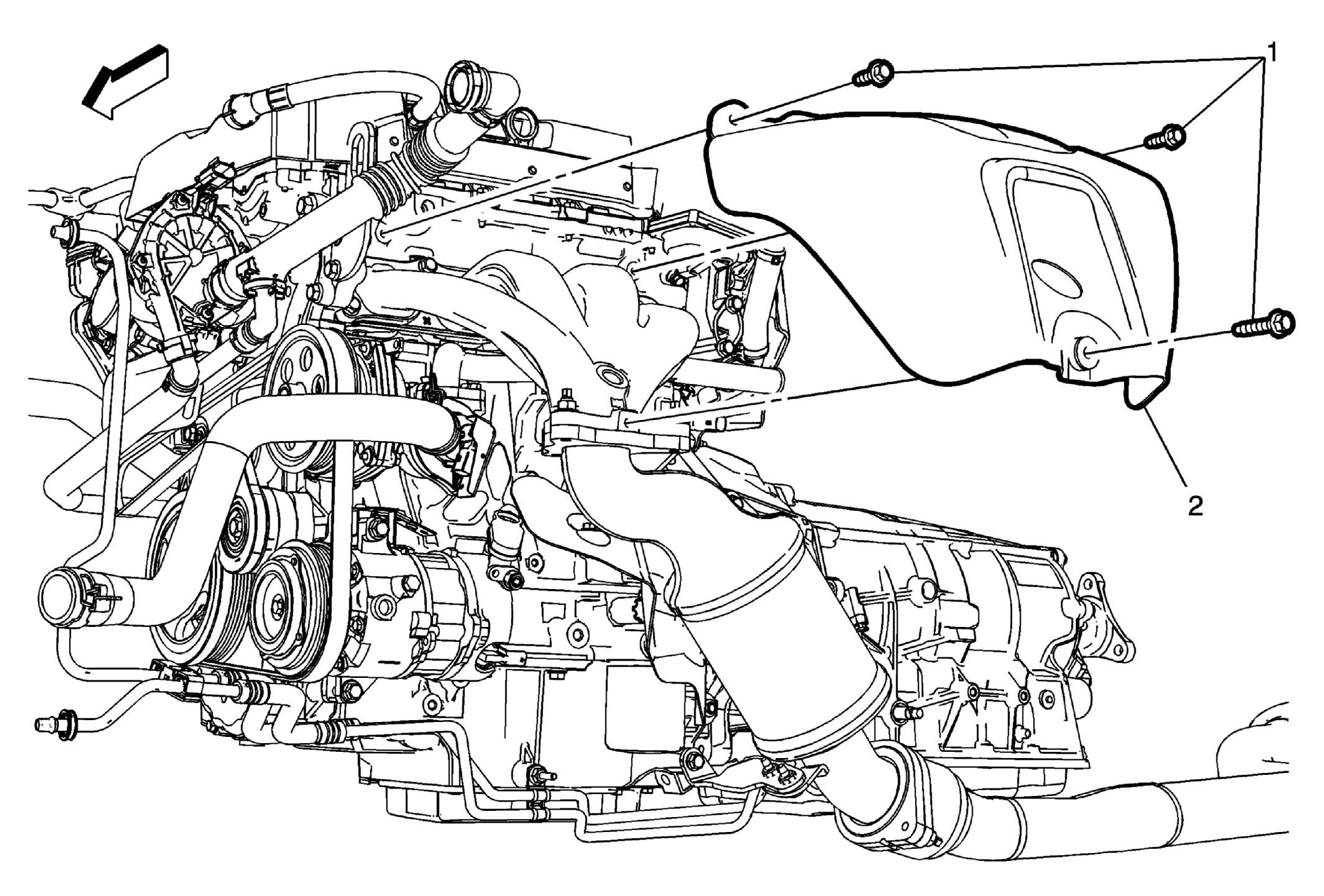

| Callout | Component Name |
|---|---|
|
WARNING:
Preliminary Procedure Disconnect the heated oxygen sensor - sensor 1. Refer to Heated Oxygen Sensor Replacement - Sensor 1 (LCV)
.Refer to Exhaust Service Warning . |
|
| 1 | Exhaust Manifold Heat Shield Fastener (Qty: 3)
CAUTION:
Refer to Fastener Caution . Tighten 14 N.m (10 lb ft) |
| 2 | Exhaust Manifold Heat Shield |
