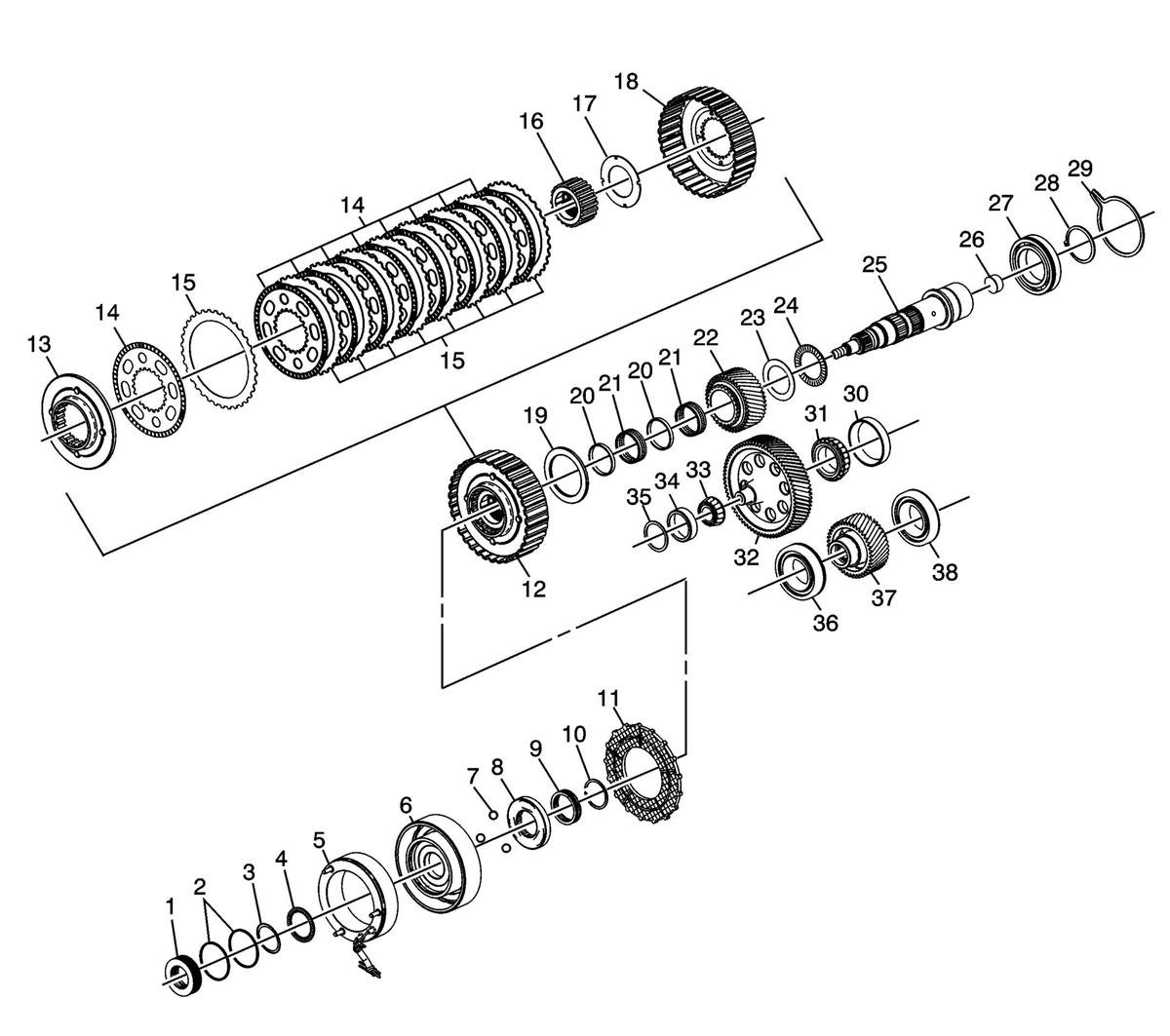

Internal Components
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Oil Distribution Hub |
| 2 | Oil Distribution Hub Seals |
| 3 | Transfer Case Four Wheel Drive Clutch Shim |
| 4 | Transfer Case Four Wheel Drive Clutch Housing Bearing |
| 5 | Transfer Case Two/Four Wheel Drive Clutch Coil |
| 6 | Two/Four Wheel Drive Clutch Coil Housing |
| 7 | Transfer Case Apply Cam Ball |
| 8 | Transfer Case Apply Cam |
| 9 | Transfer Case Four Wheel Drive Clutch Spring |
| 10 | Transfer Case Two / Four Wheel Drive Clutch Retainer Ring |
| 11 | Armature |
| 12 | Transfer Case Front Drive Axle Clutch Assembly |
| 13 | Pressure Plate |
| 14 | Friction Plate |
| 15 | Separator Plate |
| 16 | Clutch Hub |
| 17 | Thrust Washer |
| 18 | Clutch Drum |
| 19 | Thrust Bearing |
| 20 | Transfer Case Input Shaft Spacer |
| 21 | Transfer Case Input Gear Bearing |
| 22 | Input Gear |
| 23 | Transfer Case Input Shaft Thrust Bearing Washer |
| 24 | Transfer Case Input Shaft Thrust Bearing |
| 25 | Transfer Case Input Shaft |
| 26 | Input Shaft Cup Plug |
| 27 | Transfer Case Input Bearing |
| 28 | Transfer Case Input Shaft Front Bearing Retainer Ring (Inner) |
| 29 | Transfer Case Input Shaft Front Bearing Retainer Ring (Outer) |
| 30 | Idler Gear Front Bearing Race |
| 31 | Idler Gear Front Bearing |
| 32 | Idler Gear |
| 33 | Idler Gear Rear Bearing |
| 34 | Idler Gear Rear Bearing Race |
| 35 | Idler Gear Bearing Shim |
| 36 | Transfer Case Front Output Shaft Rear Bearing |
| 37 | Front Output Shaft Gear |
| 38 | Transfer Case Front Output Shaft Front Bearing |
