Case Components
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

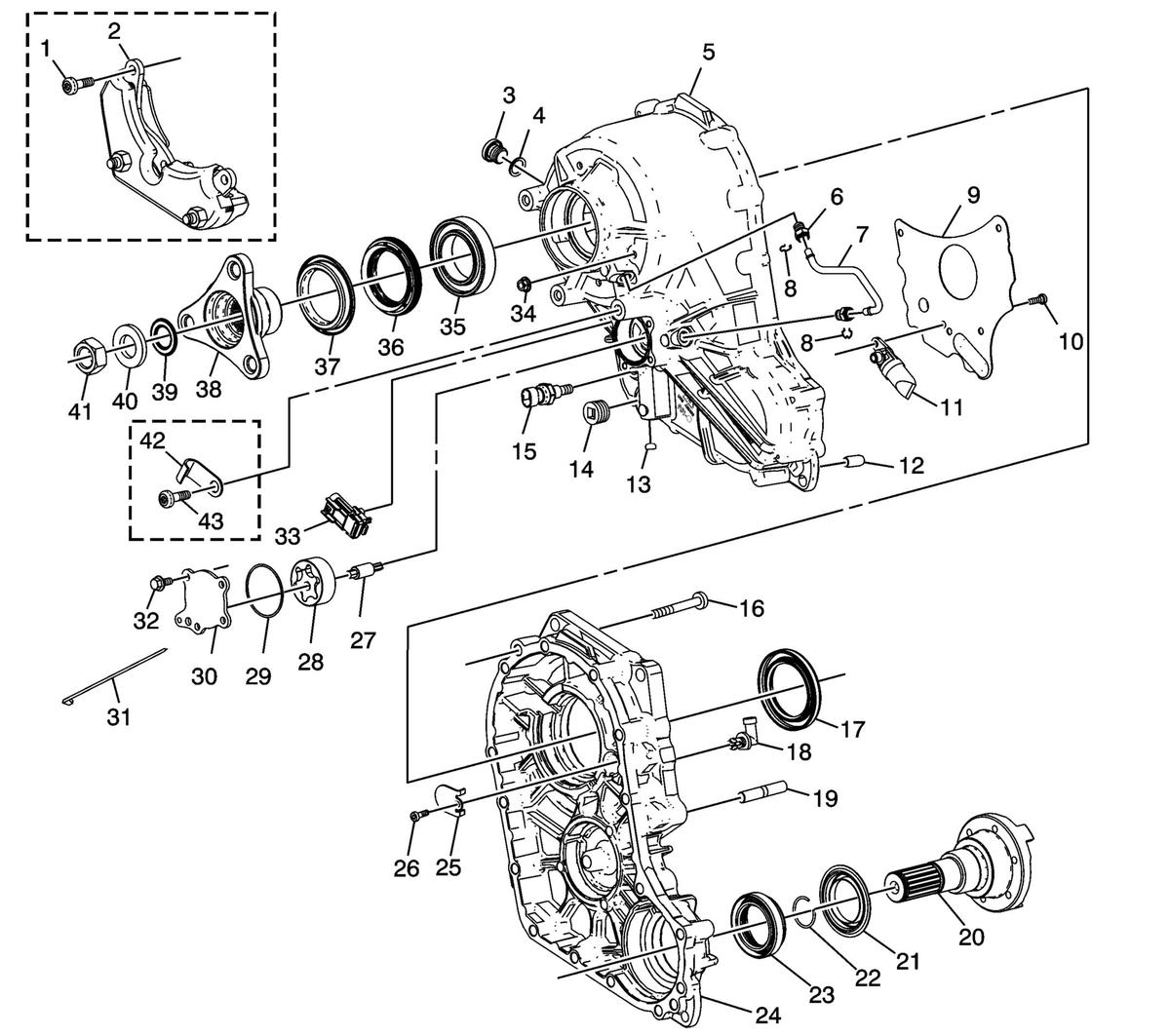

| Callout | Component Name |
|---|---|
| 1 | Transfer Case Vibration Dampener Bolt - Model Dependent |
| 2 | Transfer Case Vibration Dampener - Model Dependent |
| 3 | Transfer Case Oil Fill Plug |
| 4 | Transfer Case Oil Fill Plug Seal |
| 5 | Rear Case Half |
| 6 | Oil Distribution Tube Fitting - Model Dependent |
| 7 | Oil Distribution Tube - Model Dependent |
| 8 | Oil Distribution Tube Fitting Clip - Model Dependent |
| 9 | Transfer Case Oil Baffle |
| 10 | Transfer Case Oil Baffle Bolt |
| 11 | Transfer Case Oil Pump Screen |
| 12 | Transfer Case Half Locating Pin |
| 13 | Transfer Case Pump Plug |
| 14 | Transfer Case Oil Drain Plug |
| 15 | Transfer Case Fluid Temperature Sensor |
| 16 | Transfer Case Half Bolt |
| 17 | Transfer Case Input Shaft Seal |
| 18 | Transfer Case Vent |
| 19 | Transfer Case Stud |
| 20 | Transfer Case Front Output Shaft |
| 21 | Transfer Case Front Output Shaft Seal Dirt Deflector |
| 22 | Transfer Case Front Output Shaft Retaining Ring |
| 23 | Transfer Case Front Output Shaft Seal |
| 24 | Front Case Half |
| 25 | Transfer Case Oil Baffle |
| 26 | Transfer Case Oil Baffle Bolt |
| 27 | Oil Pump Shaft |
| 28 | Transfer Case Oil Pump Assembly |
| 29 | Transfer Case Oil Pump Seal |
| 30 | Transfer Case Oil Pump Cover |
| 31 | Strap |
| 32 | Transfer Case Oil Pump Bolt |
| 33 | Two/Four Wheel Drive Inline Wiring Connector |
| 34 | Coil Nut |
| 35 | Transfer Case Rear Output Shaft Rear Bearing |
| 36 | Transfer Case Rear Output Shaft Seal |
| 37 | Transfer Case Rear Output Shaft Seal Dirt Deflector |
| 38 | Transfer Case Rear Output Shaft Flange |
| 39 | Rear Output Shaft Flange O-ring Seal |
| 40 | Transfer Case Rear Output Shaft Flange Washer |
