Transmission Extension Assembly
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

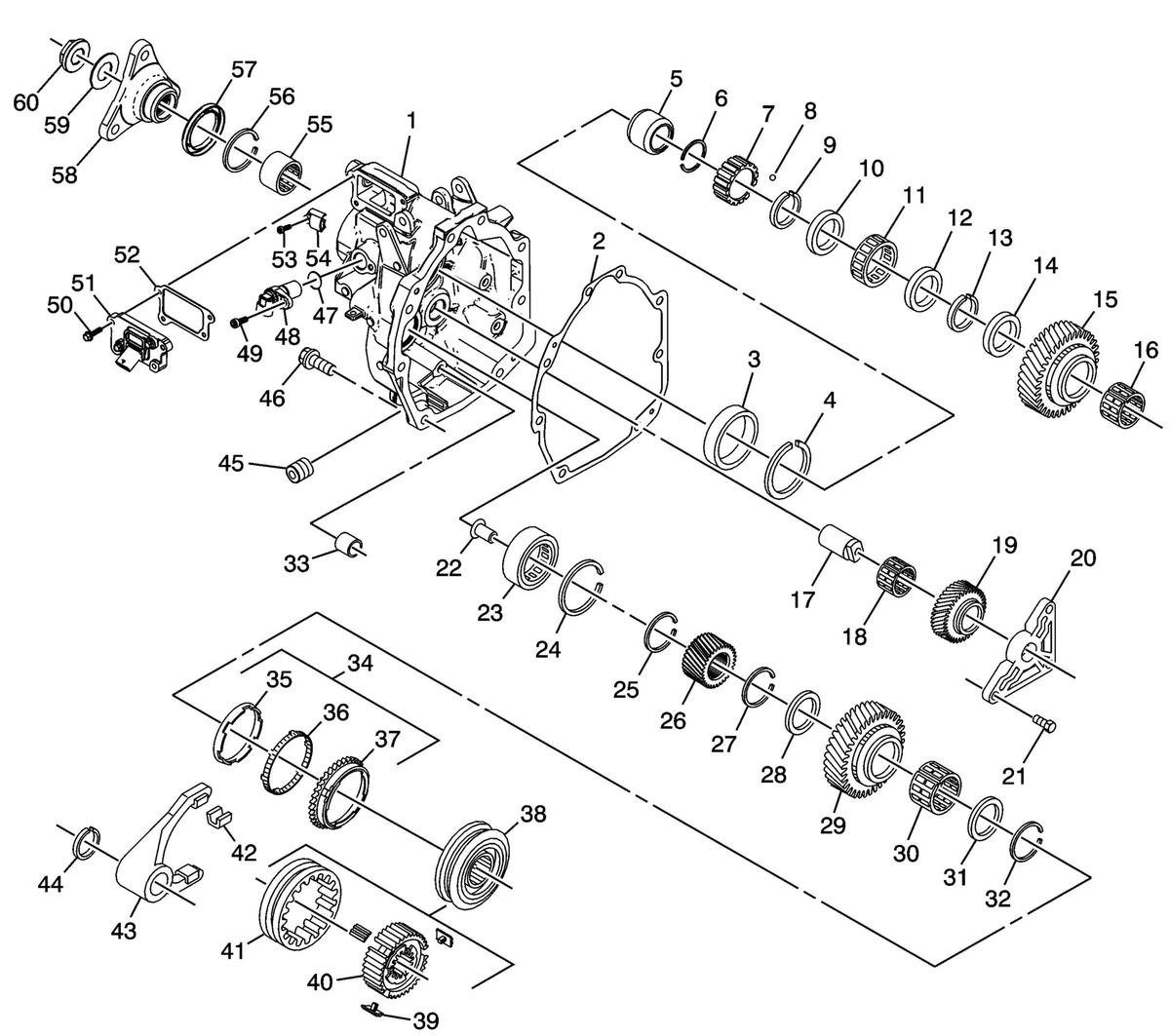

| Callout | Component Name |
|---|---|
| 1 | Transmission Extension Assembly |
| 2 | Transmission Extension Gasket |
| 3 | Mainshaft Bearing Race |
| 4 | Mainshaft Rear Bearing Race Retainer Ring |
| 5 | Extension Housing Mainshaft Bearing Race |
| 6 | Vehicle Speed Sensor Reluctor Wheel Retaining Ring |
| 7 | Vehicle Speed Sensor Reluctor Wheel |
| 8 | Vehicle Speed Sensor Reluctor Wheel Locking Ball |
| 9 | Mainshaft Rear Bearing Retainer Ring |
| 10 | Mainshaft Rear Bearing Spacer |
| 11 | Mainshaft Rear Bearing |
| 12 | Mainshaft Rear Bearing Spacer |
| 13 | Synchronizer Retainer Ring |
| 14 | Reverse Gear Thrust Washer |
| 15 | Mainshaft Reverse Speed Gear |
| 16 | Reverse Gear Bearing |
| 17 | Reverse Idler Gear Shaft |
| 18 | Reverse Idler Gear Needle Bearing |
| 19 | Reverse Idler Gear |
| 20 | Reverse Idler Bracket |
| 21 | Reverse Idler Bracket Bolt |
| 22 | Transmission Lubrication Funnel |
| 23 | Counter Gear Rear Bearing Assembly |
| 24 | Counter Gear Rear Bearing Retaining Ring |
| 25 | Reverse Counter Drive Gear Retaining Ring |
| 26 | Reverse Counter Drive Gear |
| 27 | 5th Gear Retaining Ring |
| 28 | 5th Gear Bearing Assembly Spacer |
| 29 | 5th Speed Drive Gear |
| 30 | 5th Gear Bearing Assembly |
| 31 | 5th Gear Spacer |
| 32 | 5th and 6th Gear Synchronizer Hub Retaining Ring |
| 33 | Reverse Rail Bushing |
| 34 | 5th Gear Blocking Ring Assembly |
| 35 | 5th Speed Gear Inner Cone |
| 36 | 5th Speed Gear Friction Cone |
| 37 | 5th Gear Synchronizer Blocking Ring |
| 38 | 5th/6th Synchronizer Assembly |
| 39 | 5th/6th and Reverse Synchronizer Insert |
| 40 | 5th/6th Synchronizer Hub |
| 41 | 5th/6th Synchronizer Sleeve |
| 42 | Shift Fork Pad |
| 43 | 5th/6th Shift Fork |
| 44 | 5th Gear Shift Fork Retaining Ring |
| 45 | Transmission Oil Drain Plug |
| 46 | Transmission Extension Assembly Bolt |
| 47 | Vehicle Speed Sensor O-Ring |
| 48 | Vehicle Speed Sensor |
| 49 | Vehicle Speed Sensor Bolt |
| 50 | Manual Transmission Gear Position Sensor Bolt |
| 51 | Manual Transmission Gear Position Sensor |
| 52 | Manual Transmission Gear Position Sensor Gasket |
| 53 | Transmission Gap Magnet Bolt |
| 54 | Transmission Gap Magnet |
| 55 | Mainshaft Rear Bearing Assembly |
| 56 | Mainshaft Rear Bearing Retaining Ring |
| 57 | Output Shaft Seal |
