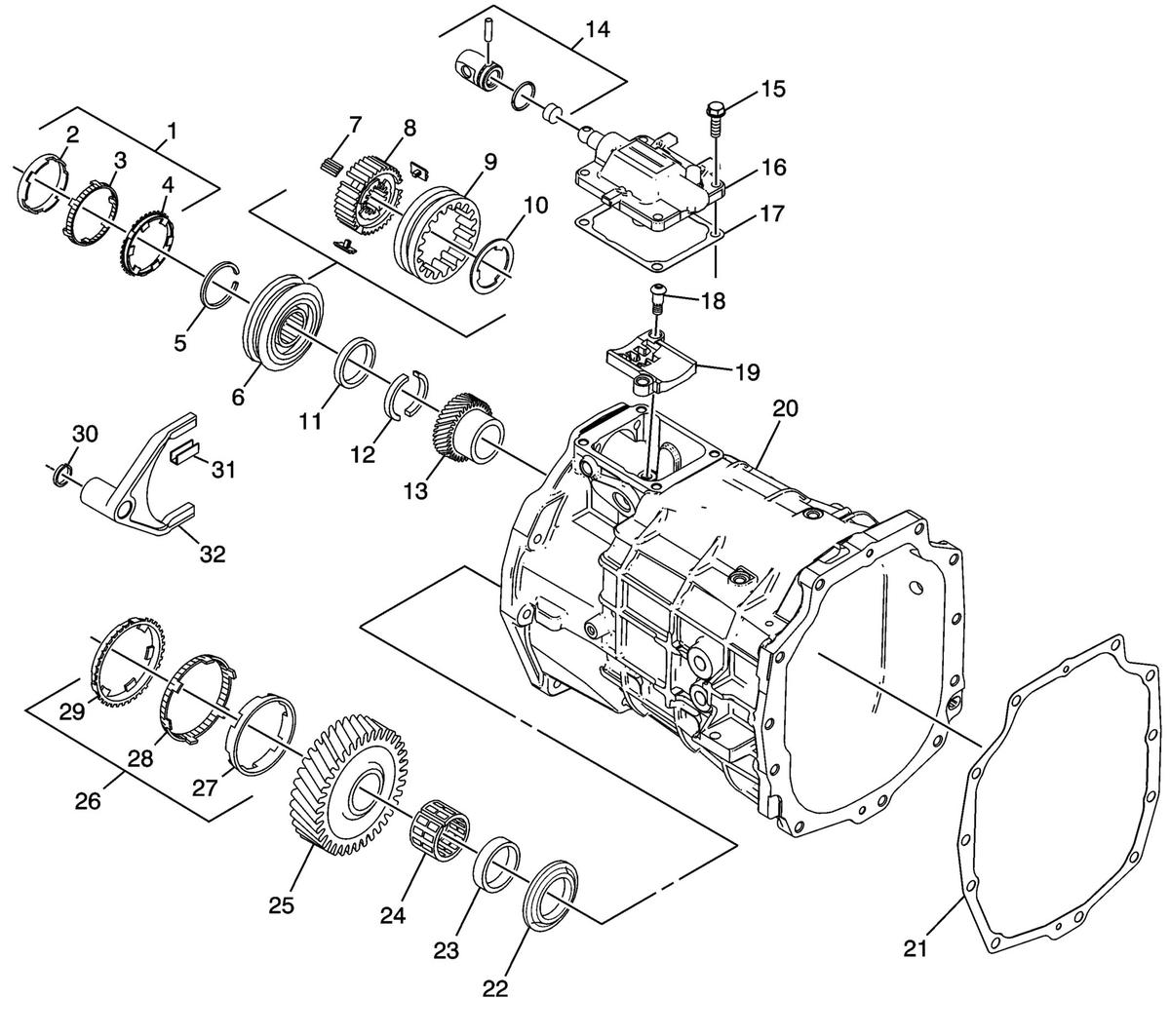

Transmission Case (1 of 2)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Reverse Gear Blocking Ring Assembly |
| 2 | Reverse Gear Inner Cone |
| 3 | Reverse Gear Outer Cone |
| 4 | Reverse Gear Blocker Ring |
| 5 | Reverse Synchronizer Retaining Ring |
| 6 | Reverse Synchronizer Assembly |
| 7 | Reverse Synchronizer Insert |
| 8 | Reverse Synchronizer Hub |
| 9 | Reverse Synchronizer Sleeve |
| 10 | Reverse Synchronizer Key Retainer |
| 11 | Reverse Gear Thrust Washer Locking Ring |
| 12 | Reverse Synchronizer Two Piece Washer |
| 13 | 5th Speed Driven Gear |
| 14 | Manual Transmission Shift Lever Shaft Joint Assembly |
| 15 | Shifter Assembly Bolt |
| 16 | Shifter Assembly |
| 17 | Shifter Assembly Gasket |
| 18 | Guide Plate Bolt |
| 19 | Guide Plate |
| 20 | Transmission Case |
| 21 | Transmission Case Gasket |
| 22 | Spacer |
| 23 | 6th Speed Drive Gear Bearing Spacer |
| 24 | 6th Speed Drive Gear Needle Bearing |
| 25 | 6th Speed Drive Gear |
| 26 | 6th Gear Blocking Ring Assembly |
| 27 | 6th Speed Drive Gear Inner Cone |
| 28 | 6th Speed Drive Gear Outer Cone |
| 29 | 6th Speed Drive Gear Synchronizer Blocking Ring |
| 30 | Reverse Shift Fork Retainer Ring |
| 31 | Reverse Shift Fork Pad |
| 32 | Reverse Shift Fork |
