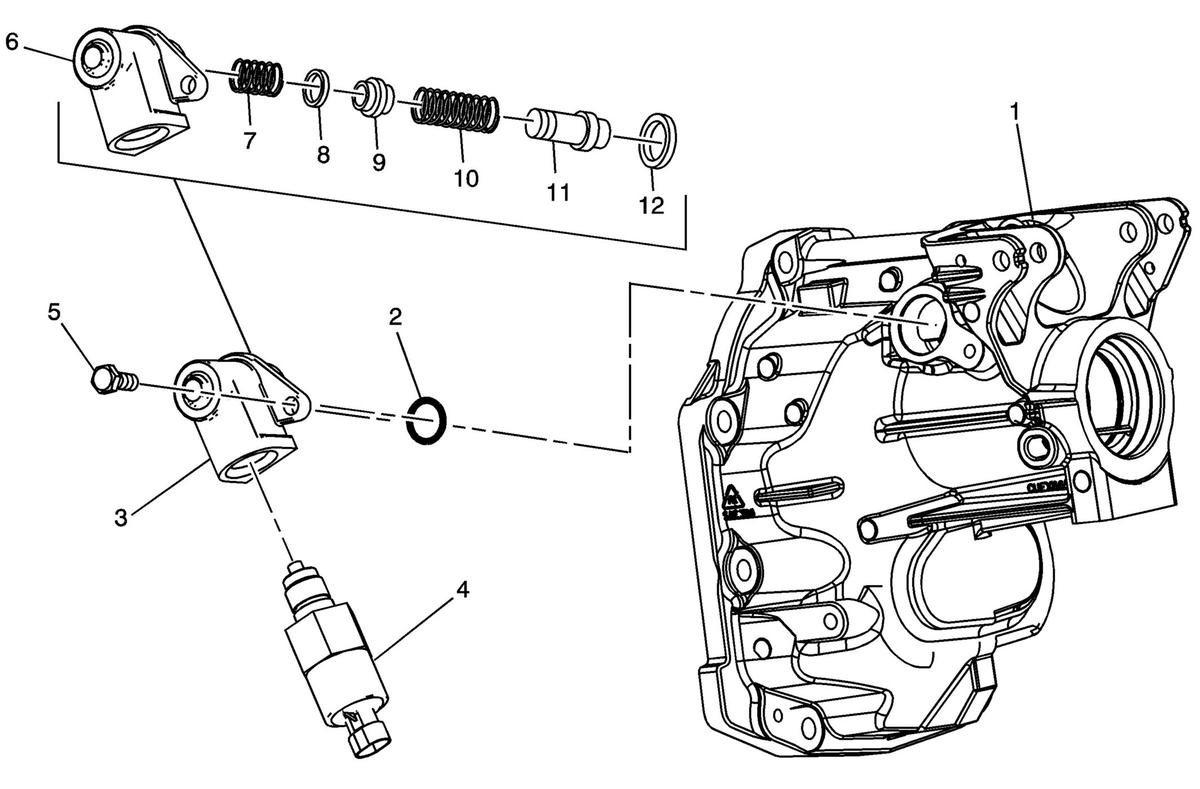

Reverse Gear Lockout Solenoid Housing Assembly
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Transmission Extension Assembly |
| 2 | Reverse Gear Solenoid Housing Assembly O-Ring |
| 3 | Reverse Gear Lockout Solenoid Housing Assembly |
| 4 | Manual Transmission Reverse Gear Lockout Solenoid |
| 5 | Reverse Gear Solenoid Housing Bolt |
| 6 | Reverse Gear Solenoid Housing |
| 7 | Reverse Interlock Plunger Return Spring |
| 8 | Reverse Latch Retaining Ring |
| 9 | Reverse Latch Collar |
| 10 | Reverse Latch Plunger Spring |
| 11 | Reverse Latch Plunger |
| 12 | Reverse Shaft Blocking Retaining Ring |
