Battery Negative Cable Replacement (without KL9)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

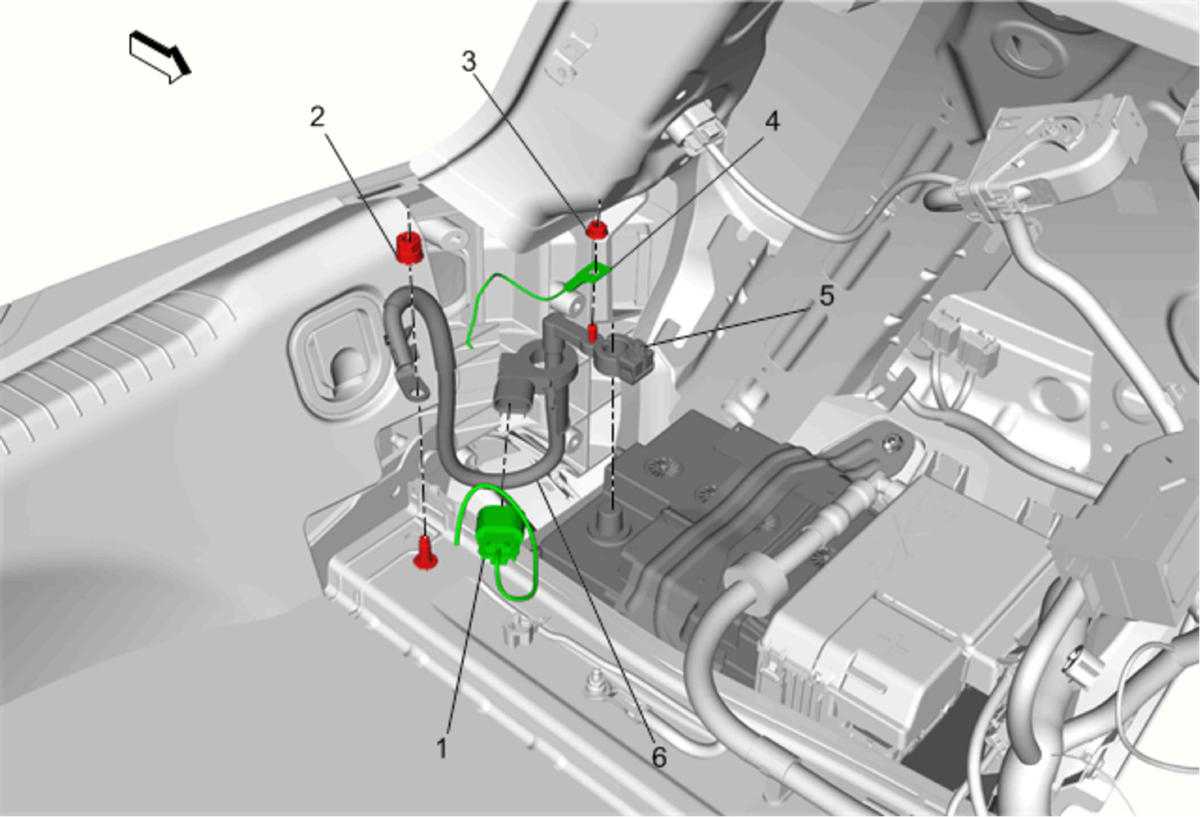

| Callout | Component Name |
|---|---|
| 1 | Body Harness Connector |
| 2 | Battery Negative Cable Fastener (Chassis Stud)
CAUTION:
Refer to Fastener Caution . Tighten: 22 N.m (16 lb ft) |
| 3 | Body Harness Terminal Fastener Tighten: 5 N.m (44 lb in) |
| 4 | Body Harness Terminal |
| 5 | Battery Negative Cable Clamp Fastener Tighten: 5 N.m (44 lb in) |
| 6 | Battery Negative Cable |
| Preliminary Procedure Remove the left rear compartment trim panel. Refer to Rear Compartment Side Trim Replacement - Left Side (Sedan with AM9)Rear Compartment Side Trim Replacement - Left Side (Sedan except AM9)Rear Compartment Side Trim Replacement - Left Side (Coupe) . | |
