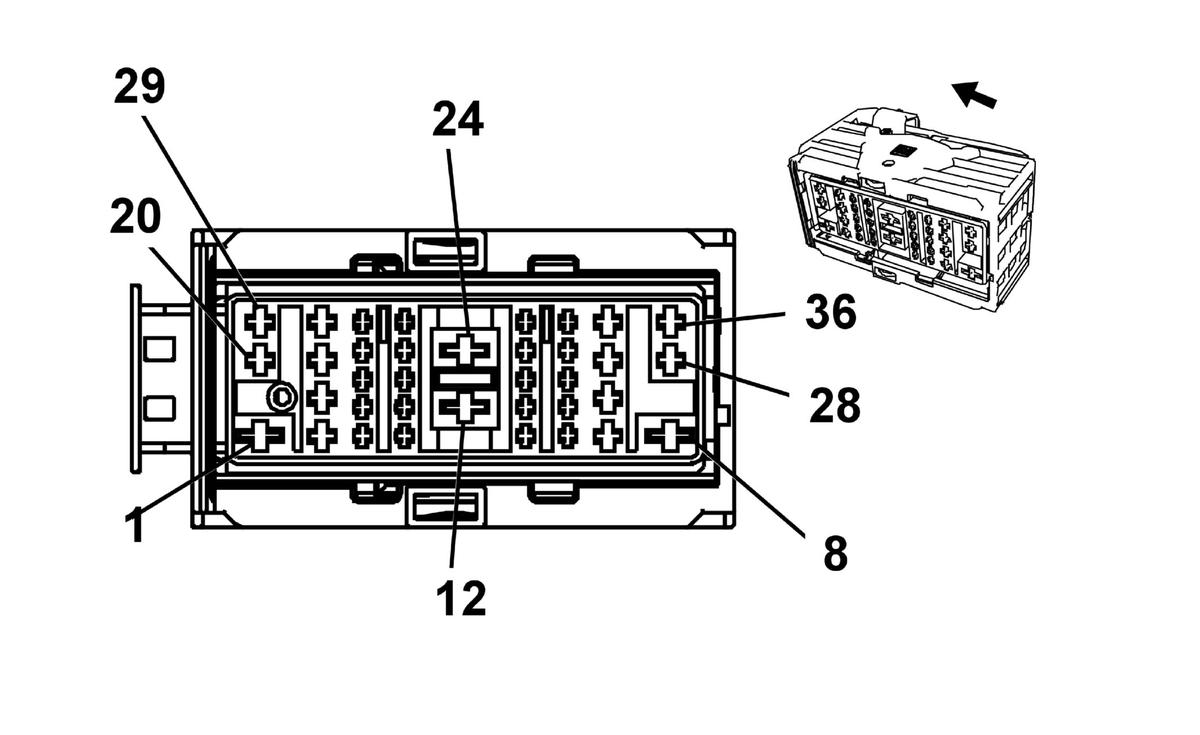

X53A Fuse Block - Rear Body X2
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575730 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 13575747 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| III | 13575773 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| IV | 13575774 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| V | 13575780 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| VI | 13575781 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 2.5 | RD/VT | 1640 | Battery Positive Voltage | I | J77 |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 0.35 | VT/BK | 1239 | Run/Crank Ignition 1 Voltage | III | - |
| 4 | 0.35 | RD/GN | 3840 | Battery Positive Voltage | III | UGN/UKC |
| 5 | 0.5 | RD/GN | 2440 | Battery Positive Voltage | III | - |
| 6 | - | - | - | Not Occupied | - | - |
| 7 | 2.5 | RD/GN | 1540 | Battery Positive Voltage | VI | V2S |
| 8 | 2.5 | BN/VT | 293 | Rear Defog Element Control | I | - |
| 9 - 10 | - | - | - | Not Occupied | - | - |
| 11 | 0.75 | RD/BN | 2240 | Battery Positive Voltage | IV | - |
| 12 | 2.5 | RD/WH | 4042 | Battery Positive Voltage | I | - |
| 13 | 0.5 | RD/BU | 3940 | Battery Positive Voltage | III | - |
| 14 | 0.35 | BN/VT | 193 | Rear Defog Relay Control | III | - |
| 15 | 3 | RD/YE | 3740 | Battery Positive Voltage | II | - |
| 16 - 18 | - | - | - | Not Occupied | - | - |
| 19 | 0.35 | VT/YE | 3267 | Child Security Lock Relay Control | III | - |
| 20 - 23 | - | - | - | Not Occupied | - | - |
| 24 | 2.5 | RD/WH | 4042 | Battery Positive Voltage | I | - |
| 25 - 26 | - | - | - | Not Occupied | - | - |
| 27 | 1.5 | BK | 2550 | Ground | VI | - |
| 28 | 1 | WH/BU | 3266 | Child Security Lock Motor Lock Control | V | - |
| 29 - 30 | - | - | - | Not Occupied | - | - |
| 31 | 0.35 | BN/YE | 186 | Fuel Door Lock Relay Control | III | N08 |
| 32 | 0.35 | BU/BN | 7547 | Security Lock Relay Control | III | UTT |
| 33 | - | - | - | Not Occupied | - | - |
| 34 | 0.35 | GY/VT | 3264 | Logistic Mode Relay Close Control | III | B3T/MAM |
| 35 | 1.5 | GY/GN | 3271 | Door Lock Control 2 | VI | - |
| 36 | 0.75 1.5 |
GY GY |
295 295 |
Door Lock Actuator Lock Control Door Lock Actuator Lock Control |
V VI |
- - |
