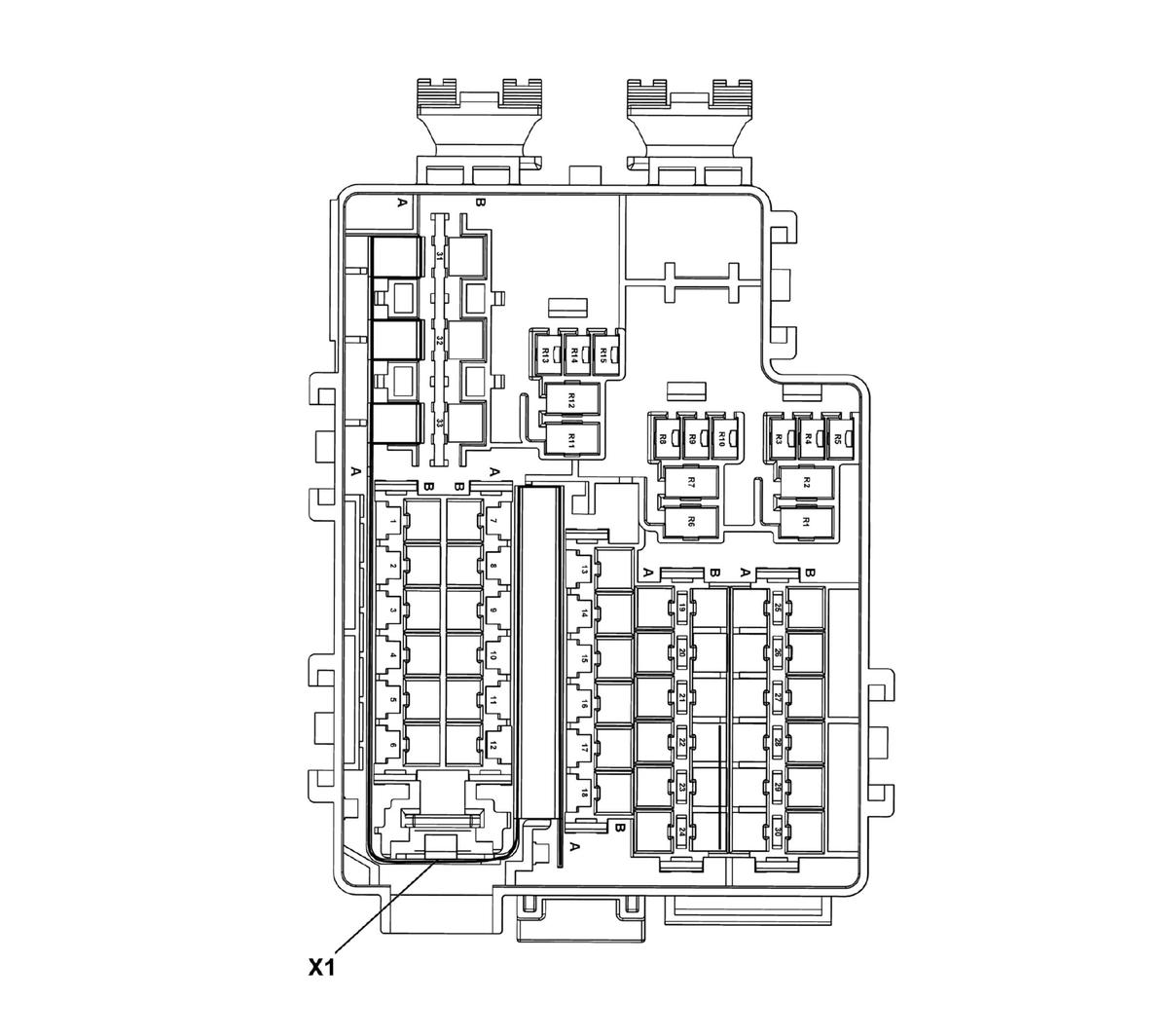

X51A Fuse Block - Instrument Panel X0
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13580022 | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | 19119959 | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| III | 19119959 | J-35616-35 (VT) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| IV | Not Required | J-35616-42 (RD) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| V | Not Required | J-35616-64B (LT BU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1B | 1.5 | RD/BU | 42 | Battery Positive Voltage | IV | - |
| 10B | 3 1.5 |
RD/BU RD/BU |
1240 1240 |
Battery Positive Voltage Battery Positive Voltage |
II IV |
-VPH VPH-(KL9+M3L) |
| 11B | 0.75 | RD/VT | 4040 | Battery Positive Voltage | IV | - |
| 12B | 0.75 | RD/BN | 4240 | Battery Positive Voltage | IV | - |
| 13B | 0.75 | RD/WH | 3440 | Battery Positive Voltage | IV | - |
| 15B | 0.75 | RD/GN | 5140 | Battery Positive Voltage | IV | - |
| 16B | 2.5 | RD/GN | 2173 | 12V Regulated Supply Voltage 2 | II | M5N |
| 22A | 0.35 0.5 |
RD/GN RD/GN |
4440 4440 |
Battery Positive Voltage Battery Positive Voltage |
IV | - - |
| 23A | 1 0.5 |
RD/VT RD/VT |
340 3340 |
Battery Positive Voltage Battery Positive Voltage |
IV V |
KL9+M3L-VPH VPH-(KL9+M3L) |
| 23B | 3 | RD/BU | 1240 | Battery Positive Voltage | III | - |
| 24A | 0.5 | RD/BU | 3240 | Battery Positive Voltage | V | - |
| 25A | 0.75 | VT/GY | 1439 | Run/Crank Ignition 1 Voltage | IV | UVD |
| 25B | 0.5 | VT/WH | 239 | Run/Crank Ignition 1 Voltage | V | UVD |
| 26A | 1 | VT | 1001 | Retained Accessory Power Ignition | IV | K4C |
| 26B | 0.5 | VT | 4601 | Retained Accessory Power Fused Control | V | K4C |
| 27A | 0.5 | RD/BU | 3240 | Battery Positive Voltage | V | - |
| 27B | 0.35 | RD/YE | 3040 | Battery Positive Voltage | V | - |
| 29A | 0.5 | WH/BN | 6815 | Inadvertent Power Control | V | - |
| 29B | 0.5 | WH/BN | 6815 | Inadvertent Power Control | V | - |
| 3B | 0.75 | RD/GY | 4140 | Battery Positive Voltage | IV | ULS |
| 33B | 4 | RD/VT | 542 | Battery Positive Voltage | I | - |
| 5B | 0.5 | RD/VT | 3340 | Battery Positive Voltage | V | KL9+M3L |
| 6B | 1 | RD/BN | 3640 | Battery Positive Voltage | IV | N38 |
| 8B | 0.35 | RD | 40 | Battery Positive Voltage | V | - |
| R1 | 1.5 | RD/BU | 42 | Battery Positive Voltage | IV | - |
| R2 | 1.5 | VT | 1001 | Retained Accessory Power Ignition | IV | - |
| R3 | 0.35 | BK | 1350 | Ground | IV | - |
| R5 | 0.35 | GY/GN | 4083 | RAP Relay 2 Coil Control | IV | - |
| R6 | 3 | RD/BU | 1240 | Battery Positive Voltage | IV | VPH |
| R7 | 1.5 4 |
RD/BU RD/BU |
1240 1240 |
Battery Positive Voltage Battery Positive Voltage |
IV IV |
VPH-(KL9+M3L) VPH+KL9+M3L |
| R8 | 0.35 | GY/VT | 3264 | Logistic Mode Relay Close Control | IV | VPH |
| R9 | 0.35 | BK | 1350 | Ground | IV | VPH |
| R10 | 0.35 | VT/BU | 3263 | Logistic Mode Relay Open Control | IV | VPH |
