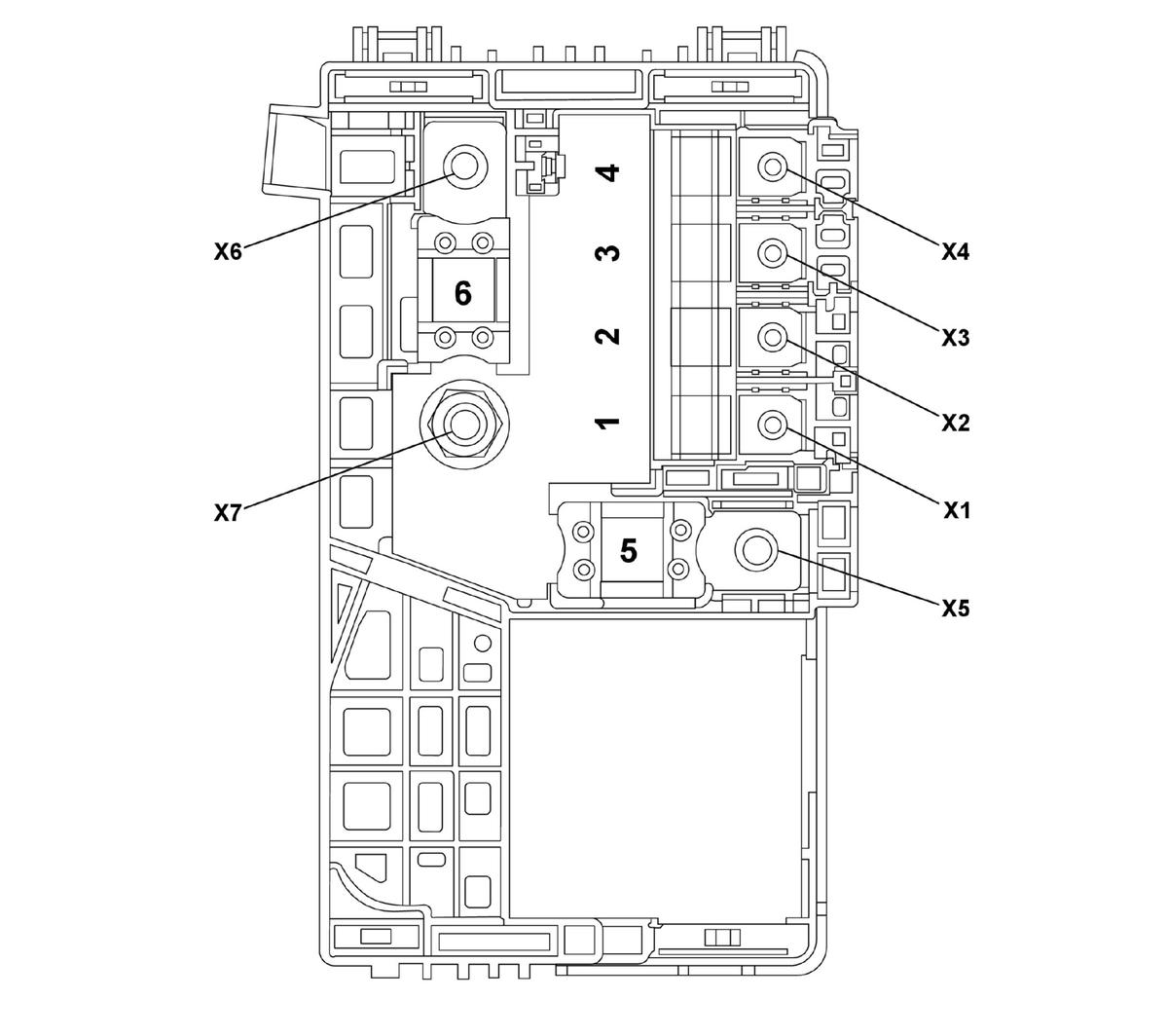

X50D Fuse Block - Battery Top View
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
X50D FUSE BLOCK - BATTERY FUSE IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| Fuses | ||||
| 1 | - | F1RB Fuse | 60A | X53A Fuse Block - Rear Body |
| 2 | - | F2RB Fuse | 60A | X53A Fuse Block - Rear Body |
| 3 | - | F3RB Fuse | 100A | X51A Fuse Block - Instrument Panel |
| 4 | - | F4RB Fuse | 80A | X53A Fuse Block - Rear Body (KL9) |
| 5 | - | F5RB Fuse | 250A | X50B Fuse Block - Underhood Auxiliary (KL9) |
| 6 | - | F6RB Fuse | 300A | X50B Fuse Block - Underhood Auxiliary |
