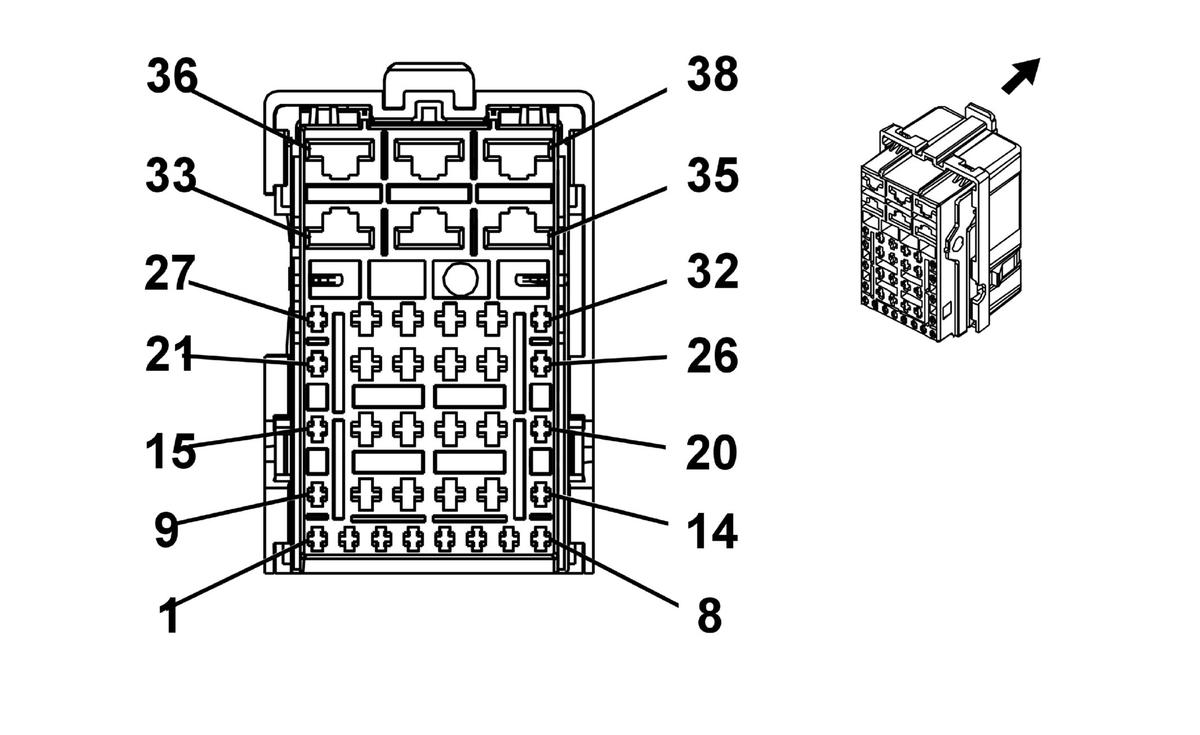

X50A Fuse Block - Underhood X5
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 3600270
- Service Connector: 19300567
- Description: 38-Way F 1.5, 2.8, 8.0 Series
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575491 |
J-35616-35 (VT) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575718 |
J-35616-44 (YE) |
J-38125-558 |
12110127 |
Delphi 19 |
F |
G |
| III |
13575773 |
J-35616-14 (GN) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| IV |
13575780 |
J-35616-35 (VT) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
Not Occupied |
- |
- |
| 2 |
0.35 |
RD/BN |
1440 |
Battery Positive Voltage |
III |
T4F |
| 3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.5 |
WH |
711 |
Left Headlamp High Beam Control |
III |
- |
| 5 - 9 |
- |
- |
- |
Not Occupied |
- |
- |
| 10 |
1 |
YE |
712 |
Left Headlamp Low Beam Control |
IV |
- |
| 11 - 15 |
- |
- |
- |
Not Occupied |
- |
- |
| 16 |
1 |
YE |
312 |
Right Headlamp Low Beam Control |
IV |
- |
| 17 - 21 |
- |
- |
- |
Not Occupied |
- |
- |
| 22 |
0.5 |
WH |
311 |
Right Headlamp High Beam Control |
IV |
- |
| 23 |
0.35 |
VT/GY |
1039 |
Run/Crank Ignition 1 Voltage |
I |
- |
| 24 - 27 |
- |
- |
- |
Not Occupied |
- |
- |
| 28 |
0.75 |
BN/GY |
29 |
Horn Control |
IV |
- |
| 29 - 31 |
- |
- |
- |
Not Occupied |
- |
- |
| 32 |
0.35 |
VT/BU |
5705 |
Powertrain Main Relay Fused Control 6 |
III |
XFE |
| 33 - 35 |
- |
- |
- |
Not Occupied |
- |
- |
| 36 |
5 |
RD/YE |
1142 |
Battery Positive Voltage |
II |
LCV |
| 37 - 38 |
- |
- |
- |
Not Occupied |
- |
- |
