X50A Fuse Block - Underhood X2
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

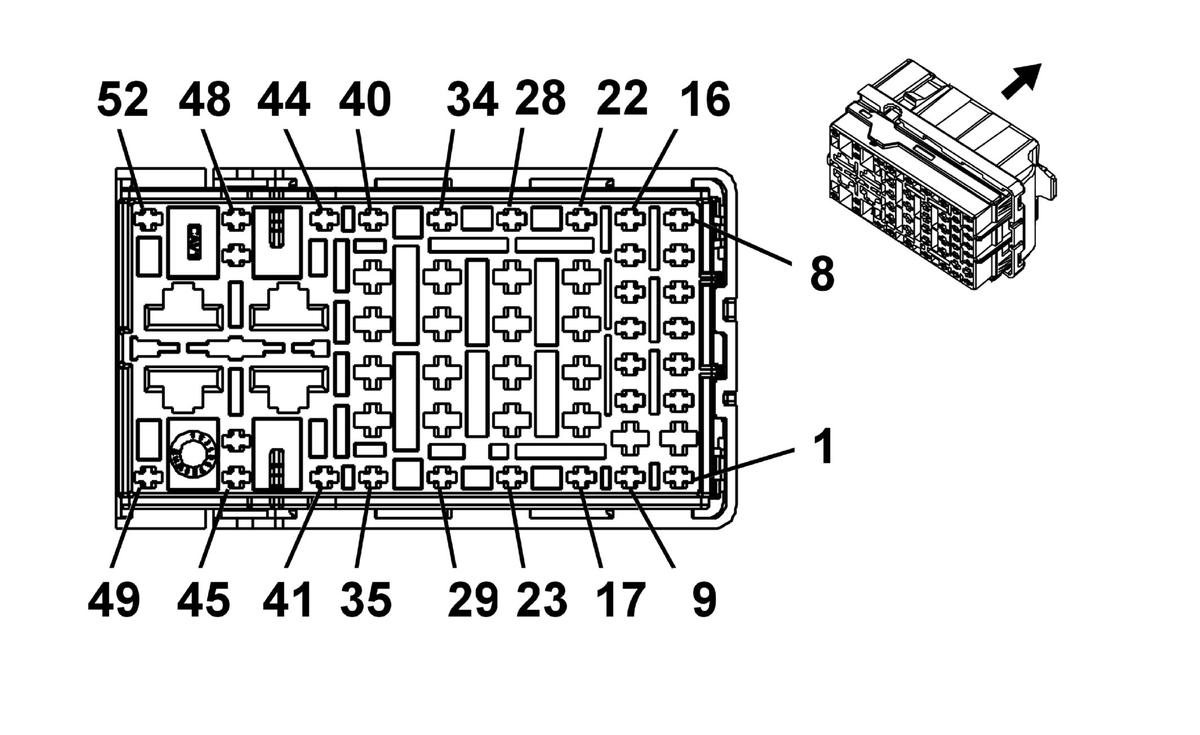

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575355 | J-35616-44 (YE) | J-38125-558 | 12110127 | Delphi 19 | F | G |
| II | 13575355 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| III | 13575491 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| IV | 13575773 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| V | 13575774 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| VI | 13575780 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 0.35 |
RD/BU BK |
540 850 |
Battery Positive Voltage Ground |
IV IV |
1SV -1SV |
| 2 | 0.5 | YE/BU | 5126 | After Boil Heater Pump Control | VI | KL9/LF4 |
| 3 - 4 | - | - | - | Not Occupied | - | - |
| 5 | 0.75 | VT/GY | 1439 | Run/Crank Ignition 1 Voltage | V | UVD |
| 6 - 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.5 | VT/BK | 339 | Run/Crank Ignition 1 Voltage | IV | - |
| 9 - 12 | - | - | - | Not Occupied | - | - |
| 13 | 0.35 | GN/VT | 5199 | Run/Crank Relay Coil Control | IV | - |
| 14 - 15 | - | - | - | Not Occupied | - | - |
| 16 | 0.35 | VT/GY | 139 | Run/Crank Ignition 1 Voltage | IV | - |
| 17 - 21 | - | - | - | Not Occupied | - | - |
| 22 | 1 | VT/WH | 639 | Run/Crank Ignition 1 Voltage | V | - |
| 23 - 24 | - | - | - | Not Occupied | - | - |
| 25 | 0.35 | WH/VT | 860 | Front Windshield Wiper Switch High Signal | III | - |
| 26 | 2 | YE/BN | 95 | Windshield Wiper Motor Low Speed Control | III | - |
| 27 | 1.5 | BK | 750 | Ground | III | - |
| 28 | 0.35 | GY | 91 | Windshield Wiper Motor Relay Coil Control | IV | - |
| 29 | - | - | - | Not Occupied | - | - |
| 30 | 2 | WH | 92 | Windshield Wiper Motor High Speed Control | III | - |
| 31 - 35 | - | - | - | Not Occupied | - | - |
| 36 | 0.75 | BK | 850 | Ground | VI | - |
| 37 - 41 | - | - | - | Not Occupied | - | - |
| 42 | 1.5 | VT | 1197 | Headlamp Washer Pump Control | II | CE4-DRZ |
| 43 - 45 | - | - | - | Not Occupied | - | - |
| 46 | 0.35 | YE/BU | 2282 | Headlamp Washer Relay Control | IV | CE4 |
| 47 - 50 | - | - | - | Not Occupied | - | - |
| 51 | 2.5 | RD/YE | 5040 | Battery Positive Voltage | I | - |
| 52 | - | - | - | Not Occupied | - | - |
