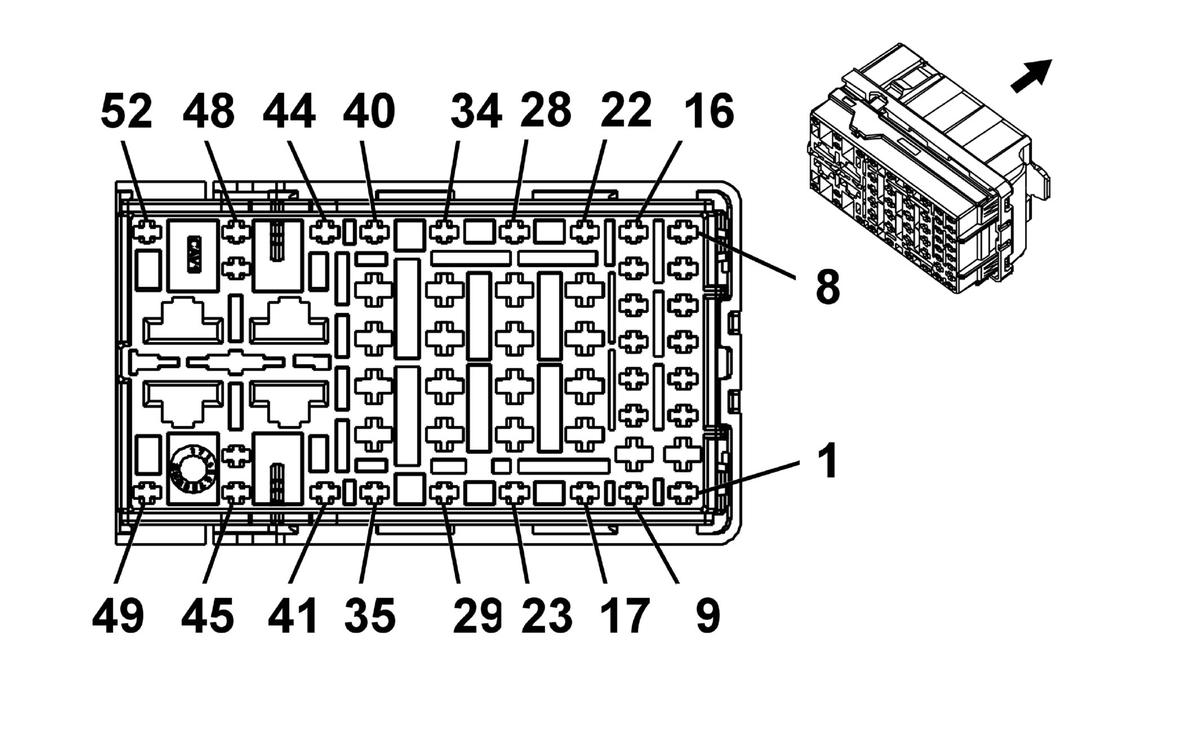

X50A Fuse Block - Underhood X1
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575355 | J-35616-44 (YE) | J-38125-558 | 12110127 | Delphi 19 | F | G |
| II | 13575491 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| III | 13575773 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| IV | 13575774 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| V | 13575780 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| VI | 13575781 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 | VT/GY | 539 | Run/Crank Ignition 1 Voltage | III | - |
| 2 | 0.35 | BN/WH | 28 | Horn Relay Control | II | - |
| 3 | 0.35 | BN/VT | 1969 | Headlamp High Beam Relay Control | III | - |
| 4 | 0.75 | GY/VT | 228 | Windshield Washer Pump Control | IV | - |
| 5 - 12 | - | - | - | Not Occupied | - | - |
| 13 | 0.35 | BN/GY | 2268 | Windshield Washer Relay Control | III | - |
| 14 | - | - | - | Not Occupied | - | - |
| 15 | 0.35 | BN/YE | 1970 | Headlamp Low Beam Relay Control | III | T4F |
| 16 | - | - | - | Not Occupied | - | - |
| 17 | 0.35 | BU/VT | 807 | OFF/Accessory Ignition Voltage | III | ULS |
| 18 - 19 | - | - | - | Not Occupied | - | - |
| 20 | 2.5 | RD/GY | 3540 | Battery Positive Voltage | VI | CF5 |
| 21 | - | - | - | Not Occupied | - | - |
| 22 | 0.35 | RD/BU | 840 | Battery Positive Voltage | III | A45 |
| 23 - 25 | - | - | - | Not Occupied | - | - |
| 26 | 0.5 | RD/YE | 740 | Battery Positive Voltage | V | T4F |
| 27 | 0.5 | RD/WH | 140 | Battery Positive Voltage | V | MG9 |
| 28 | 1 | RD/BU | 5240 | Battery Positive Voltage | IV | KA1 |
| 29 - 37 | - | - | - | Not Occupied | - | - |
| 38 | 0.5 | RD/GY | 2840 | Battery Positive Voltage | V | - |
| 39 - 41 | - | - | - | Not Occupied | - | - |
| 42 | 2.5 | RD/GY | 1342 | Battery Positive Voltage | I | AX7 |
| 43 - 49 | - | - | - | Not Occupied | - | - |
| 50 | 2.5 | RD/GY | 1042 | Battery Positive Voltage | I | - |
| 51 | 2.5 2.5 |
RD/YE RD/YE |
1442 5040 |
Battery Positive Voltage Battery Positive Voltage |
I I |
AX7 AX7 |
| 52 | - | - | - | Not Occupied | - | - |
