Water Outlet Removal (LF4)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS COMPANY

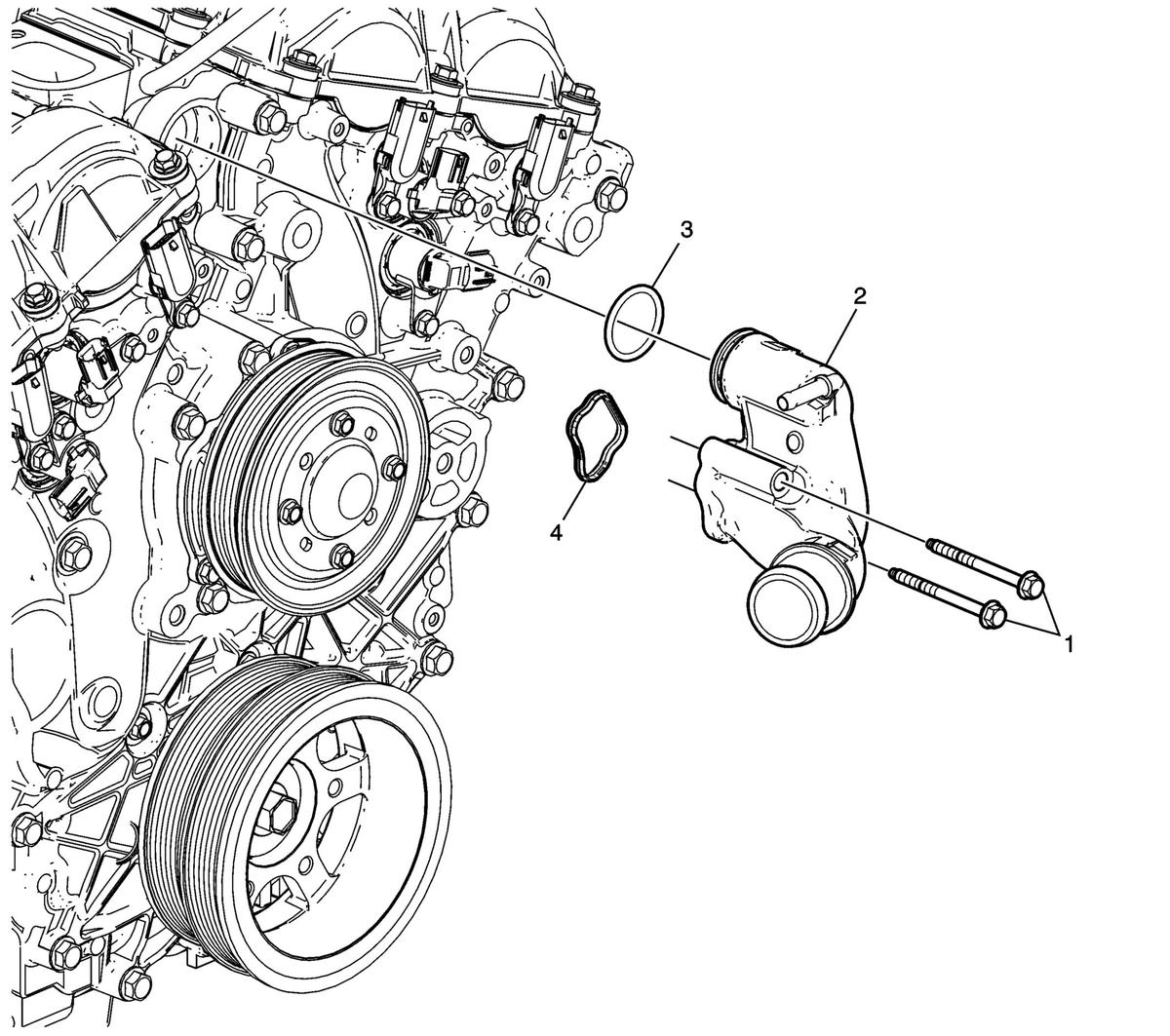

| Callout |
Component Name |
| 1 |
Water Outlet Bolts |
| 2 |
Water Outlet |
| 3 |
Water Outlet O-ring Seal
NOTE:
Discard seal, it is not reusable.
|
| 4 |
Water Outlet Seal
NOTE:
Discard seal, it is not reusable.
|
