Drive Belt Tensioner Installation (LF4)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

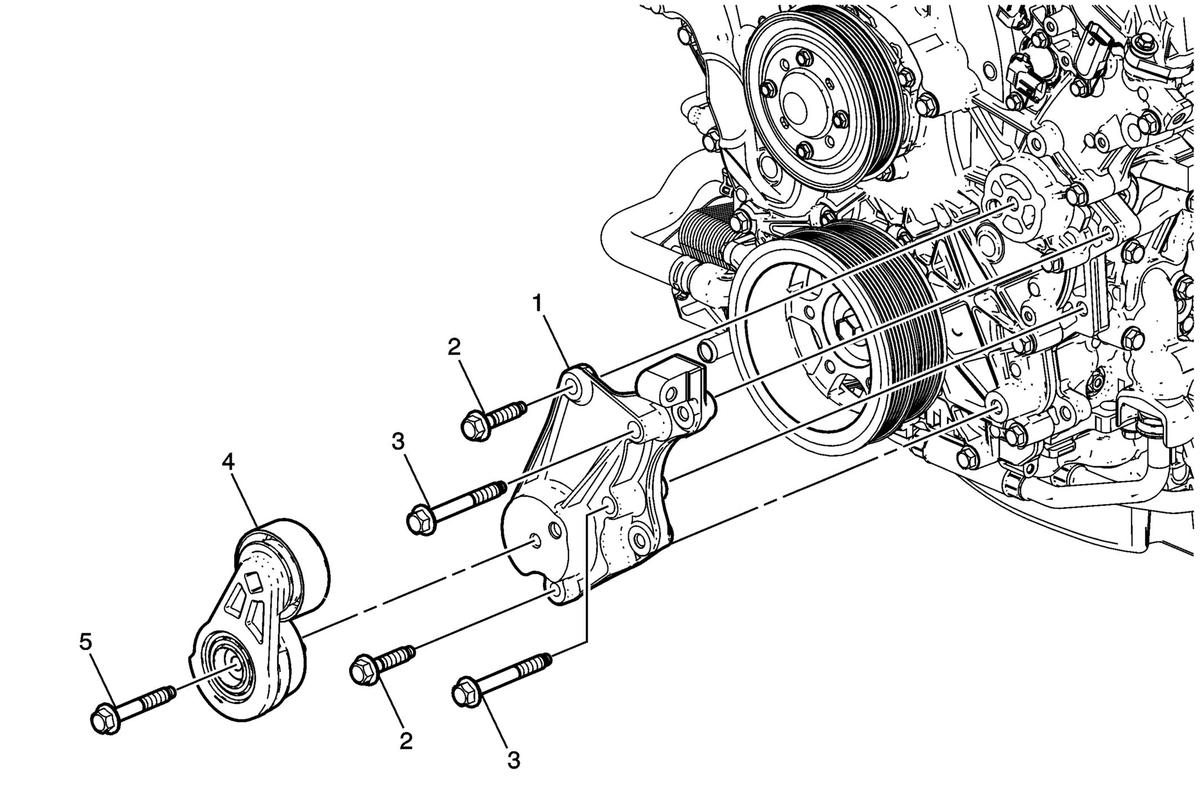

| Callout | Component Name |
|---|---|
| 1 | A/C Compressor Front Bracket |
| 2 | A/C Compressor Front Bracket Bolt - M10 x 45
CAUTION:
Refer to Fastener Caution . Tighten 58 N.m (43 lb ft) |
| 3 | A/C Compressor Front Bracket Bolt - M10 x 80 Tighten 58 N.m (43 lb ft) |
| 4 | Drive Belt Tensioner |
| 5 | Drive Belt Tensioner Bolt - M10 x 65 Tighten 58 N.m (43 lb ft) |
