Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

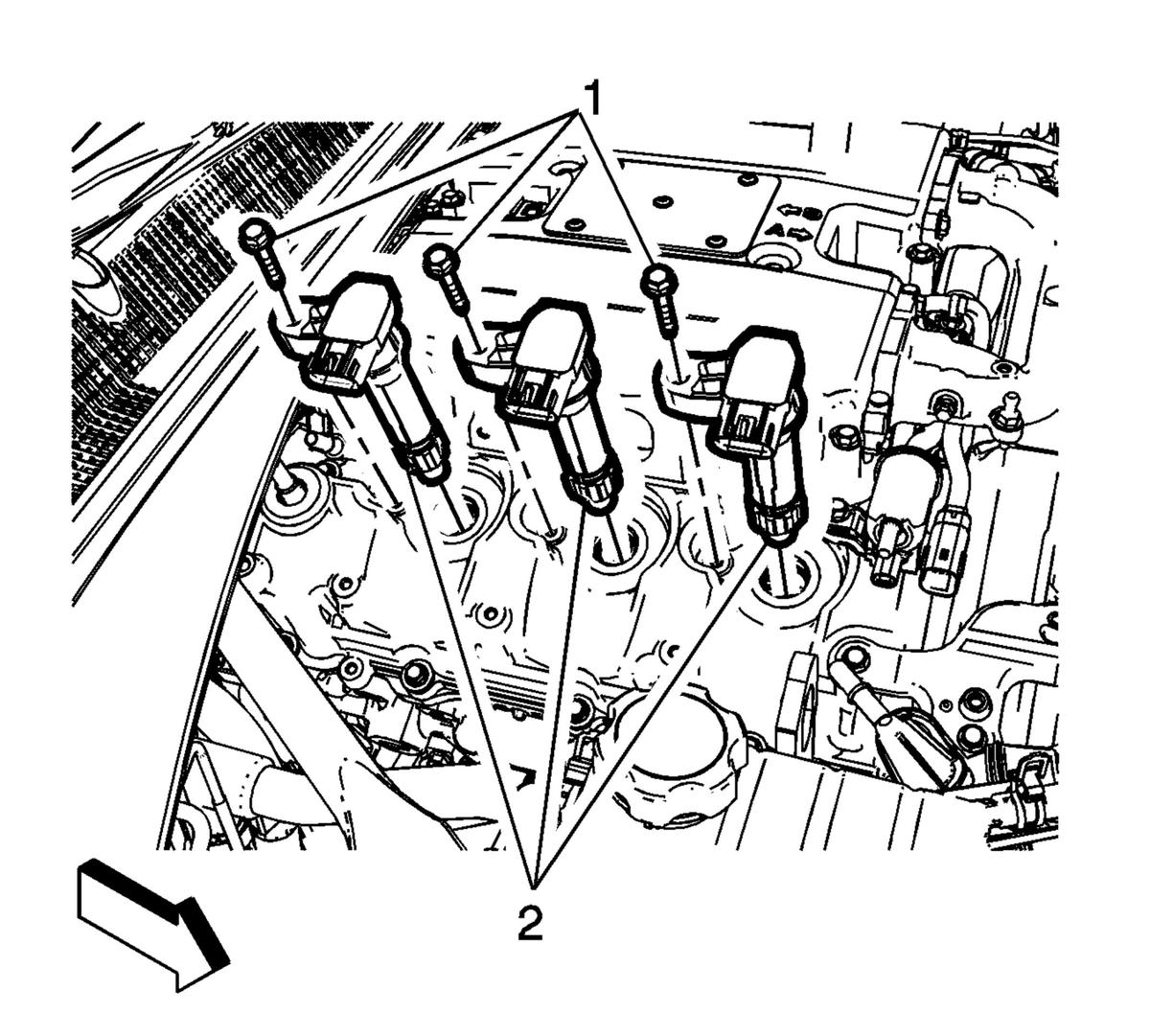

- Install Ignition Coils (2) (Qty: 3)
- Install and tighten Ignition Coil Bolts (1) (Qty: 3) to 10 N.m (89 lb in)

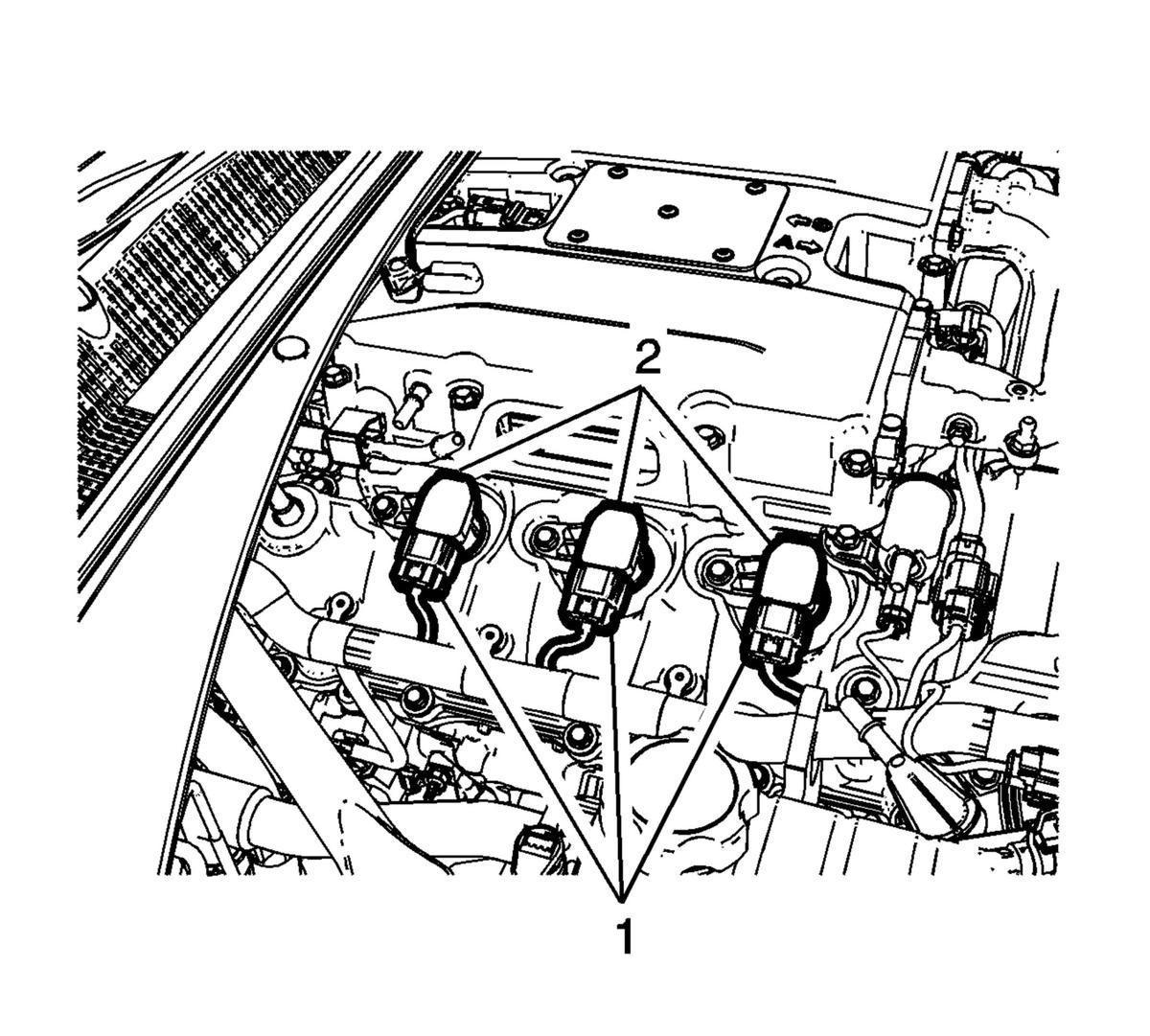

- Connect Electrical Connectors (1) (Qty: 3) @ Ignition Coils (2) (Qty: 3)
- Install the Bank 1 Camshaft Cover to Air Outlet Duct - Positive Crankcase Ventilation Tube. Refer to Positive Crankcase Ventilation Hose/Pipe/Tube Replacement (LF4 - Bank 1 Camshaft Cover to Air Outlet Duct)
- Install Charge Air Cooler Inlet Pipe - Right Side. Refer to Charge Air Cooler Inlet Pipe Replacement - Right Side
CAUTION:
Refer to Fastener Caution .
