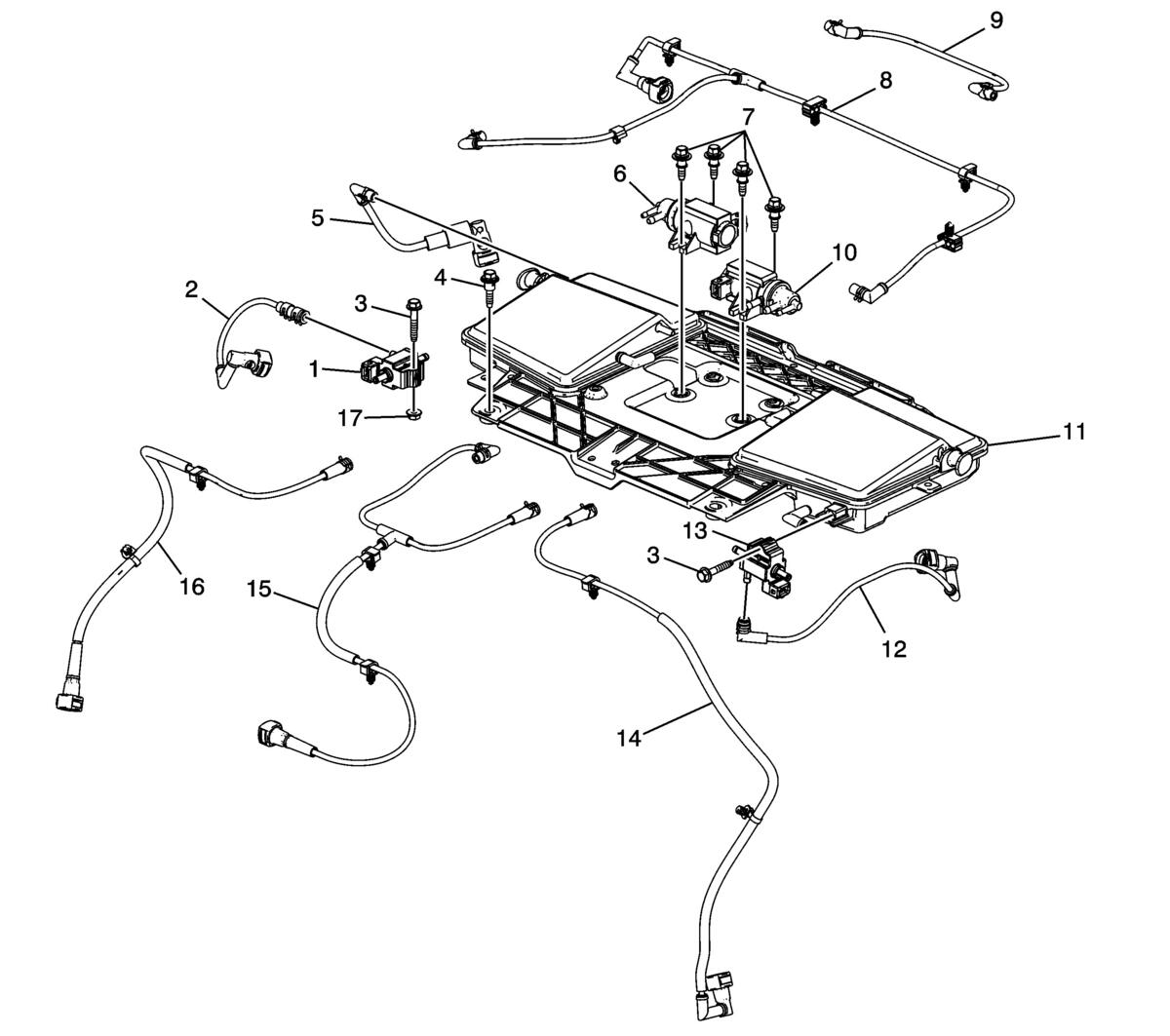

Turbocharger Wastegate Actuator Vacuum Tank Assembly
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Turbocharger Wastegate Regulator Solenoid Valve |
| 2 | Charge Air Bypass Valve Vacuum Tank Tube |
| 3 | Turbocharger Wastegate Regulator Solenoid Valve Bolt |
| 4 | Turbocharger Wastegate Actuator Vacuum Tank Bracket Bolt |
| 5 | Turbocharger Wastegate Actuator Vacuum Source Tube |
| 6 | Turbocharger Wastegate Regulator Solenoid Valve |
| 7 | Turbocharger Wastegate Actuator Vacuum Tank Bolt |
| 8 | Charge Air Bypass Valve Vacuum Tank Tube |
| 9 | Turbocharger Wastegate Actuator Vacuum Source Tube |
| 10 | Turbocharger Wastegate Regulator Solenoid Valve |
| 11 | Turbocharger Wastegate Actuator Vacuum Tank |
| 12 | Charge Air Bypass Valve Vacuum Tank Tube |
| 13 | Turbocharger Wastegate Regulator Solenoid Valve |
| 14 | Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube |
| 15 | Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube |
| 16 | Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube |
| 17 | Accelerator Control Cable Bracket Nut |
