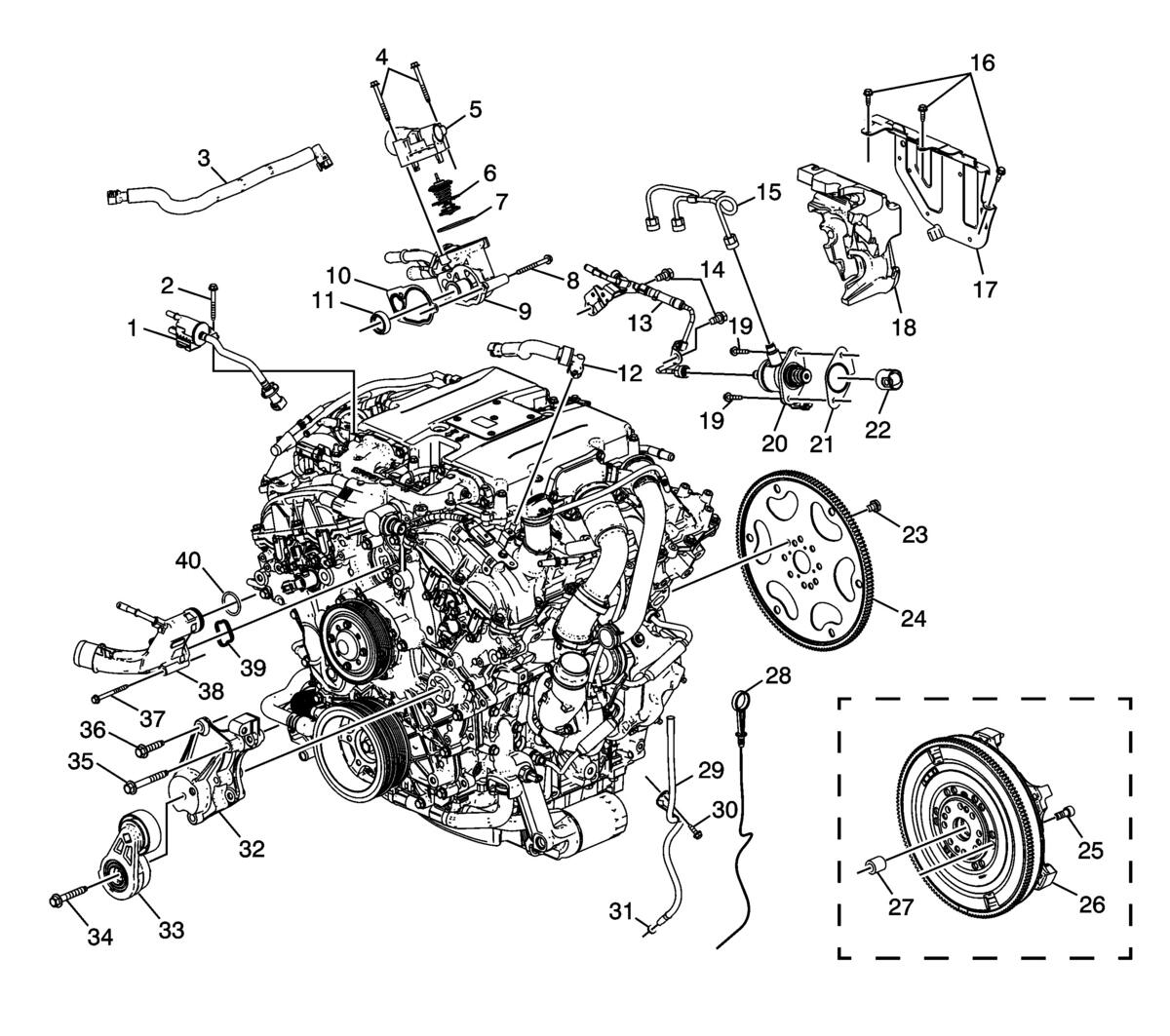

Engine Accessory Component Assemblies
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | EVAP Emissions Canister Purge Tube Assembly |
| 2 | EVAP Emissions Canister Purge Solenoid Bracket Bolt |
| 3 | Positive Crankcase Ventilation (PCV) Tube Assembly |
| 4 | Engine Coolant Thermostat Housing Upper Bolts |
| 5 | Engine Coolant Thermostat Upper Housing |
| 6 | Engine Coolant Thermostat |
| 7 | Engine Coolant Thermostat Seal |
| 8 | Engine Coolant Thermostat Housing Lower Bolts |
| 9 | Engine Coolant Thermostat Lower Housing |
| 10 | Engine Coolant Thermostat Housing Gasket |
| 11 | Engine Coolant Thermostat Seal |
| 12 | PCV Tube Assembly |
| 13 | Fuel Feed Pipe Assembly |
| 14 | Fuel Injection Fuel Feed and Return Pipe Retaining Bolt |
| 15 | Fuel Feed Intermediate Pipe |
| 16 | Fuel Injection Fuel Rail Noise Shield Bolt |
| 17 | Fuel Injection Fuel Rail Noise Shield |
| 18 | Engine Rear Noise Shield |
| 19 | Fuel Pump Bolt |
| 20 | Fuel Pump Assembly |
| 21 | Fuel Pump Bracket Gasket |
| 22 | Valve Lifter Follower |
| 23 | Automatic Transmission Flex Plate Bolt |
| 24 | Automatic Transmission Flex Plate |
| 25 | Engine Flywheel Bolt - Manual Transmission |
| 26 | Engine Flywheel - Manual Transmission |
| 27 | Transmission Pilot Bearing - Manual Transmission |
| 28 | Oil Level Indicator |
| 29 | Oil Level Indicator Tube Bolt |
| 30 | Oil Level Indicator Tube |
| 31 | Oil Level Indicator Tube Seal |
| 32 | Drive Belt Tensioner Assembly |
| 33 | Drive Belt Tensioner Bolt |
| 34 | A/C Compressor Front Bracket |
| 35 | A/C Compressor Front Bracket Long Bolt |
| 36 | A/C Compressor Front Bracket Short Bolt |
| 37 | Water Outlet Bolt |
| 38 | Water Outlet |
| 39 | Water Outlet Seal |
| 40 | Water Outlet O-ring Seal |
