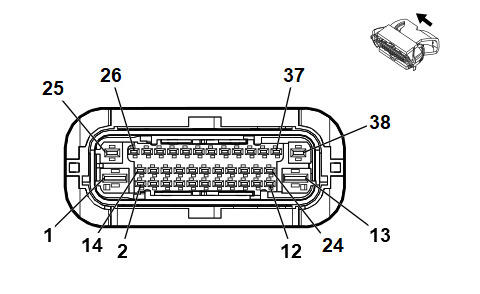

K38 Chassis Control Module X1 (LF4)
WARNING: This page is about a different car, the 2016 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13586510
- Service Connector: 19119894
- Description: 38-Way F 1.5 CTS, 2.8 MCP, 4.8 MCP Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
19119381 |
J-35616-14 (GN) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
19119772 |
J-35616-35 (VT) |
J-38125-557 |
1241388-1 |
Lear 17 |
E |
C |
| III |
19301775 |
J-35616-40 (BU) |
J-38125-556 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
RD/WH |
640 |
Battery Positive Voltage |
III |
- |
| 2 - 12 |
- |
- |
- |
Not Occupied |
- |
- |
| 13 |
0.5 |
BK |
2350 |
Ground |
III |
- |
| 14 |
0.35 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
I |
- |
| 15 - 24 |
- |
- |
- |
Not Occupied |
- |
- |
| 25 |
0.5 |
VT/BK |
339 |
Run/Crank Ignition 1 Voltage |
II |
- |
| 26 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 27 |
0.35 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 28 |
0.35 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 29 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 30 - 33 |
- |
- |
- |
Not Occupied |
- |
- |
| 34 |
0.5 |
GN/VT |
4316 |
Exhaust Flapper Valve Control 2 |
I |
- |
| 35 - 37 |
- |
- |
- |
Not Occupied |
- |
- |
| 38 |
0.5 |
BN/YE |
4066 |
Powertrain Mount Solenoid Control 2 |
II |
- |
