X126 Body Harness to Forward Lamp Harness
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

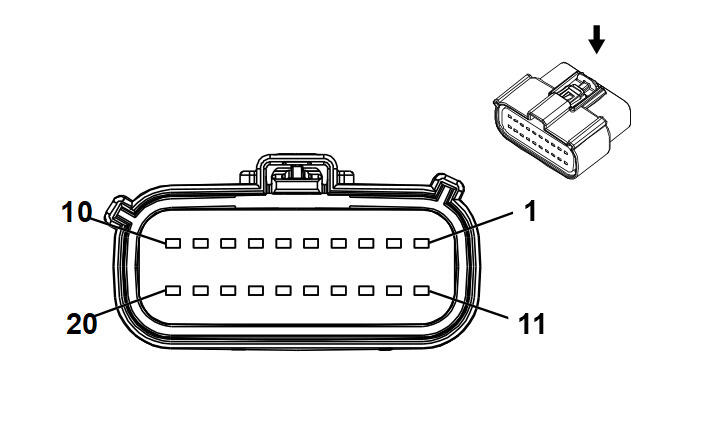

Connector Part Information
|

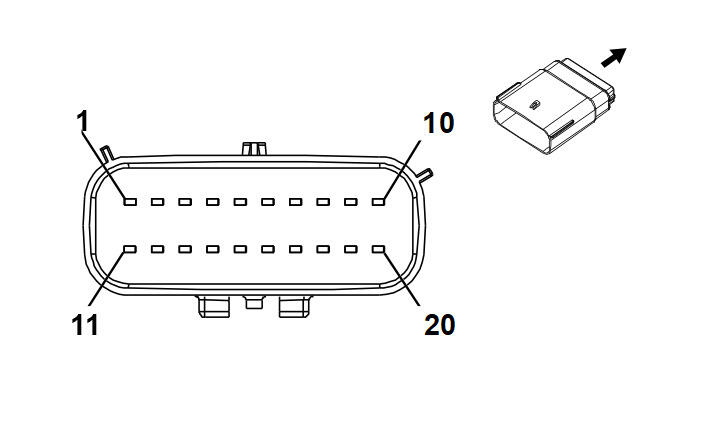

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13578813 | J-35616-2A (GY) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| II | 19300635 | J-35616-2A (GY) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| III | 19119440 | J-35616-3 (GY) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.35 | OG/GN | 1409 | II | - | Right Front Discriminating Sensor Signal | 1 | 0.5 | OG/GN | 1409 | III | - |
| 2 | 0.35 | BK/OG | 5600 | II | - | Right Front Discriminating Sensor Low Reference | 2 | 0.5 | BK/OG | 5600 | III | - |
| 3 | 0.5 | BK/OG | 951 | I | B3T+LF4 | - | 3 | 0.35 | OG | 951 | III | B3T+LF4 |
| 4 | 0.75 0.75 |
BU/BN YE |
7539 312 |
II II |
T4F -T4F |
Right Front DRL Control Right Headlamp Low Beam Control |
4 | 0.75 0.75 |
BU/BN YE |
7539 312 |
III III |
T4F -T4F |
| 5 | 0.5 | GY/BN | 309 | II | - | Right Park Lamp Control | 5 | 0.5 | GY/BN | 309 | III | - |
| 6 | 0.5 0.5 |
WH/RD YE |
950 4063 |
I II |
B3T+LF4 KL9 |
- Hood Status A Signal |
6 | 0.35 0.35 |
YE YE |
950 4063 |
III III |
B3T+LF4 KL9 |
| 7 | 0.5 | BN | 4357 | II | - | Left Auxiliary DRL Control | 7 | 0.5 | BN | 4357 | III | - |
| 8 | 0.75 0.5 |
GN/VT GN/VT |
1315 1315 |
II II |
-DR2/DR4 LT4-MAB |
Right Front Turn Signal Lamp Control Right Front Turn Signal Lamp Control |
8 | 0.5 | GN/VT | 1315 | III | - |
| 9 | 0.5 | GY | 4356 | II | - | Right Auxiliary DRL Control | 9 | 0.5 | GY | 4356 | III | - |
| 10 | 0.75 0.5 |
BU/WH BU/WH |
1314 1314 |
II II |
-DR2/DR4 LT4-MAB |
Left Front Turn Signal Lamp Control Left Front Turn Signal Lamp Control |
10 | 0.5 | BU/WH | 1314 | III | - |
| 11 | 0.5 | GY/WH | 7064 | II | - | Wheel Speed Sensor Control Left Front | 11 | 0.5 | GY/WH | 7064 | III | - |
| 12 | 0.5 | GY | 830 | II | - | Wheel Speed Sensor Signal Left Front | 12 | 0.5 | GY | 830 | III | - |
| 13 | 0.35 | GN/VT | 7528 | II | T4F | Local Interconnect Network Serial Data Bus 6 | 13 | 0.35 | GN/VT | 7528 | III | T4F |
| 14 | - | - | - | - | - | Not Occupied | 14 | - | - | - | - | - |
| 15 | 0.5 | GY/BN | 7065 | II | - | Wheel Speed Sensor Control Right Front | 15 | 0.5 | GY/BN | 7065 | III | - |
| 16 | 0.5 | YE | 872 | II | - | Wheel Speed Sensor Signal Right Front | 16 | 0.5 | YE | 872 | III | - |
| 17 | 0.5 | VT/GY | 709 | II | - | Left Park Lamp Control | 17 | 0.5 | VT/GY | 709 | III | - |
| 18 | 0.75 0.75 |
GY/BU YE |
7538 712 |
II II |
T4F -T4F |
Left Front DRL Control Left Headlamp Low Beam Control |
18 | 0.75 0.75 |
GY/BU YE |
7538 712 |
III III |
T4F -T4F |
| 19 | 0.35 | BN/GN | 4064 | II | - | Hood Status B Signal | 19 | 0.35 | BN/GN | 4064 | III | - |
| 20 | 0.35 | WH/BK | 2366 | II | - | Cooling Fan Control Relay Speed Signal Cooling Fan Control Relay Speed Signal |
20 | 0.5 0.75 0.35 |
WH/BK WH/BK WH/BK |
2366 2366 2366 |
III III III |
LF4 LGX+A1LL+V03/LGX+Y4Q/LTG&V03 LCV/LD4/LGX-Y4Q-A1LL/LGX+A1LL-V03/LTG-V03 |
