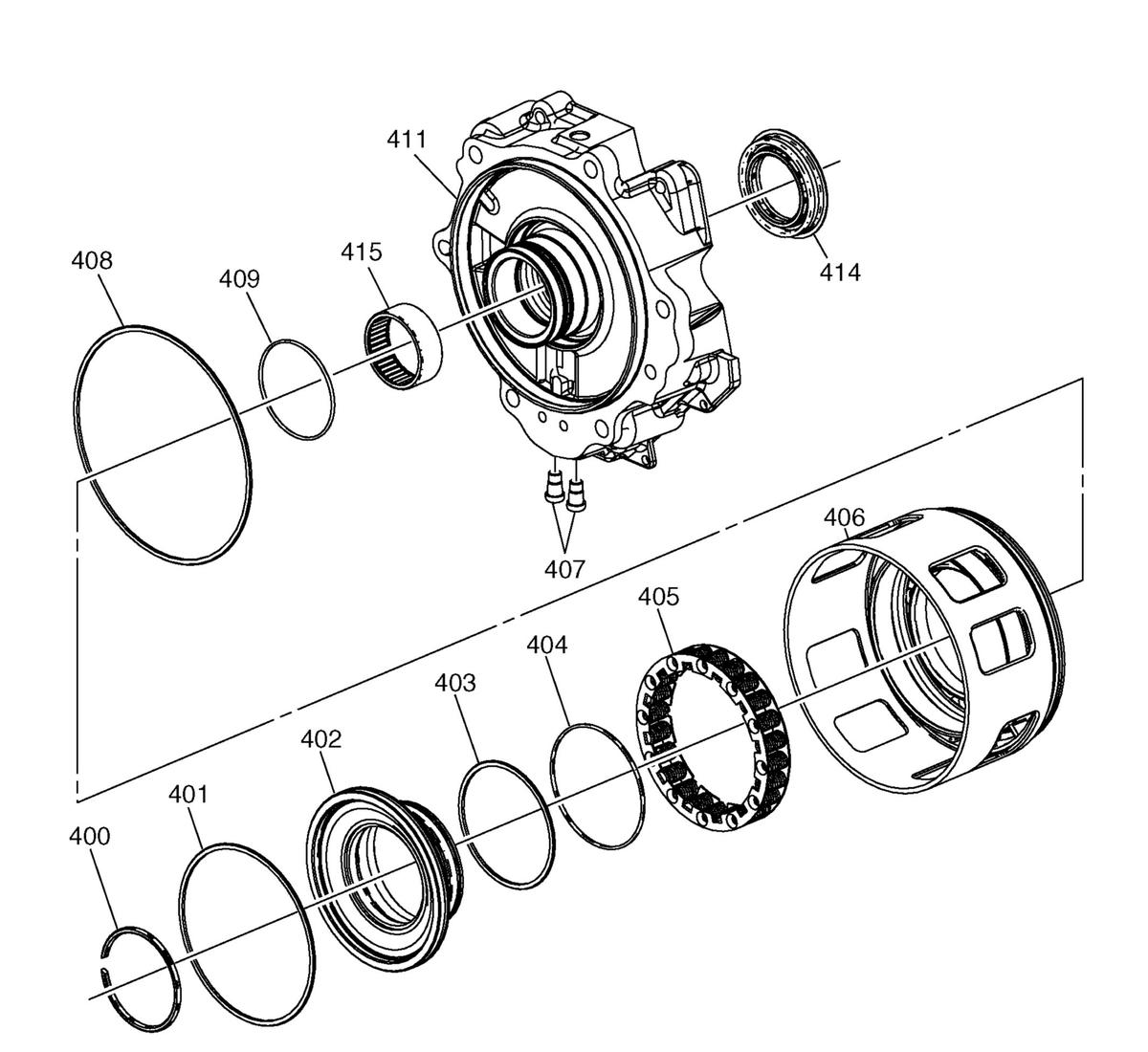

A/Trans Case Extension Assembly
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 400 | 1-2-3-4-5-Reverse Clutch Piston Dam Retaining Ring |
| 401 | 1-2-3-4-5-Reverse Clutch Piston Dam Seal |
| 402 | 1-2-3-4-5-Reverse Clutch Piston Dam |
| 403 | 1-2-3-4-5-Reverse Clutch Piston Inner Seal |
| 404 | 1-2-3-4-5-Reverse Clutch Piston O-ring Seal |
| 405 | 1-2-3-4-5-Reverse Clutch Piston Return Spring |
| 406 | 1-2-3-4-5-Reverse Clutch Piston |
| 407 | A/Trans Case Extension Hole Plug |
| 408 | 1-2-3-4-5- Reverse Clutch Piston Outer Seal |
| 409 | 1-2-3-4-5-Reverse Clutch Piston Dam Inner O-ring Seal |
| 411 | A/Trans Case Extension |
| 414 | Propeller Shaft Transmission Flange Fluid Seal (Outer) |
| 415 | Output Shaft Bearing |
