Drive Belt Tensioner Replacement
WARNING: This page is about a different variant/trim than selected.

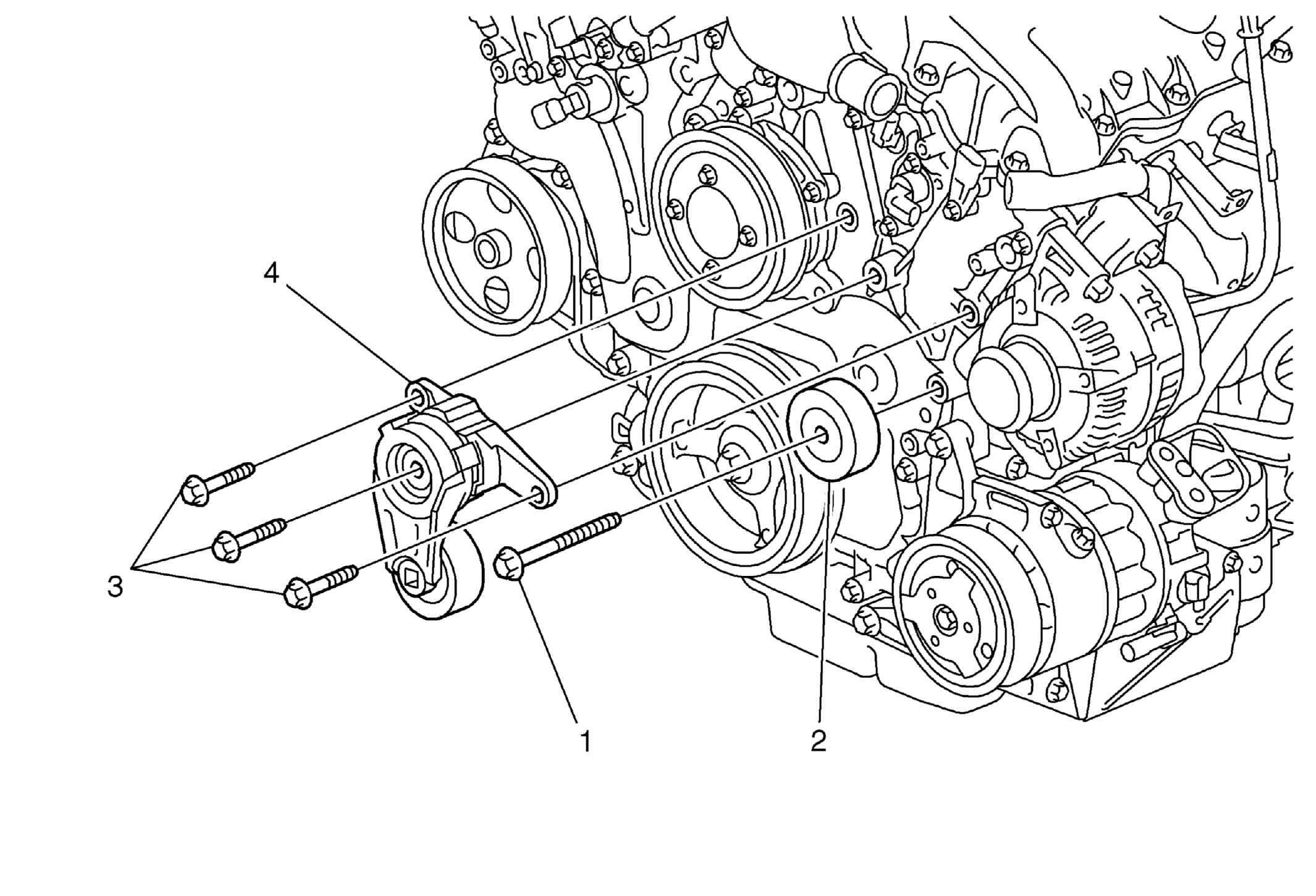

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the drive belt. Refer to Drive Belt Replacement . |
|
| 1 | Drive Belt Idler Pulley Fastener
CAUTION:
Refer to Fastener Caution . Tighten 58 N.m (43 lb ft) |
| 2 | Drive Belt Idler Pulley |
| 3 | Drive Belt Tensioner Fastener (Qty: 3) Tighten 25 N.m (18 lb ft) |
| 4 | Drive Belt Tensioner |
