Primary Camshaft Drive Chain Components Removal
WARNING: This page is about a different variant/trim than selected.

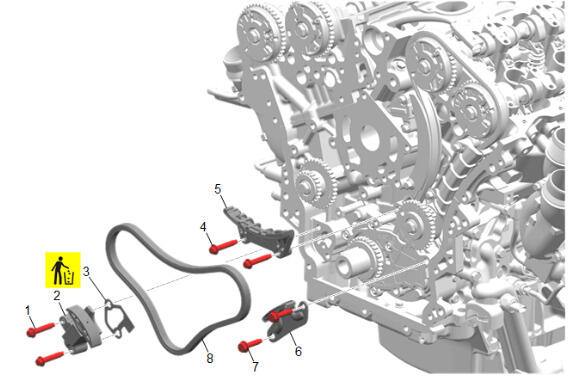

Primary Camshaft Drive Chain Components Removal
| Callout | Component Name |
|---|---|
| 1 | Camshaft Intermediate Drive Chain Tensioner Bolt |
| 2 | Camshaft Intermediate Drive Chain Tensioner |
| 3 | Timing Chain Housing Gasket
NOTE:
Discard the gasket. |
| 4 | Upper Primary Timing Chain Guide Bolt |
| 5 | Upper Primary Timing Chain Guide |
| 6 | Lower Primary Timing Chain Guide Bolt |
| 7 | Lower Primary Timing Chain Guide |
| 8 | Primary Camshaft Drive Intermediate Chain |
