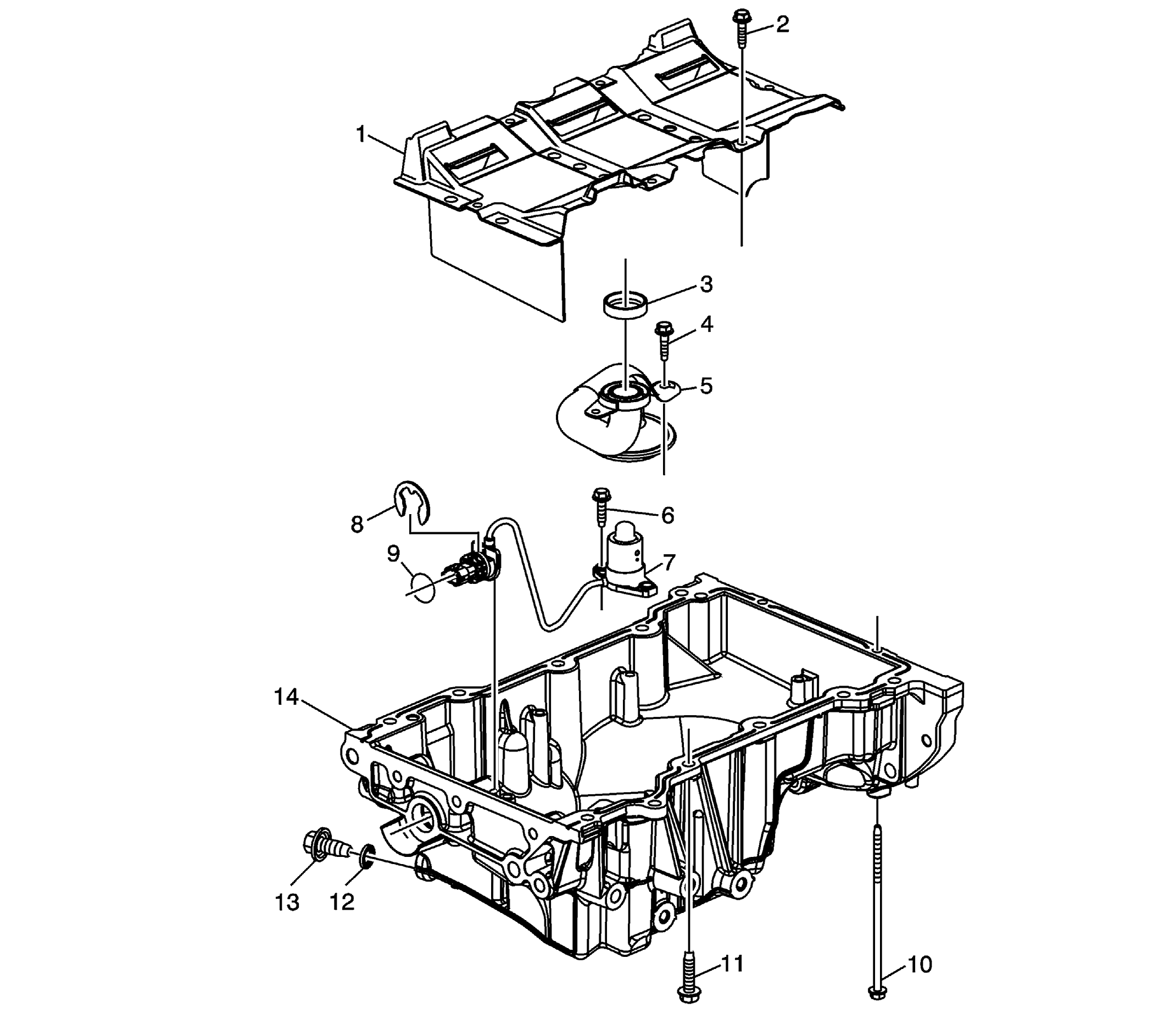

Oil Pan Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Oil Pan Baffle Scraper |
| 2 | Oil Pan Baffle Scraper Bolt |
| 3 | Oil Pump Suction Pipe Seal |
| 4 | Oil Pump Suction Pipe Bolt |
| 5 | Oil Pump Suction Pipe |
| 6 | Engine Oil Level Switch Bolt |
| 7 | Engine Oil Level Switch |
| 8 | Engine Oil Level Switch Clip |
| 9 | Engine Oil Level Switch Seal |
| 10 | Oil Pan Bolt - Long |
| 11 | Oil Pan Bolt |
| 12 | Oil Pan Drain Plug Seal |
| 13 | Oil Pan Drain Plug |
| 14 | Oil Pan |
