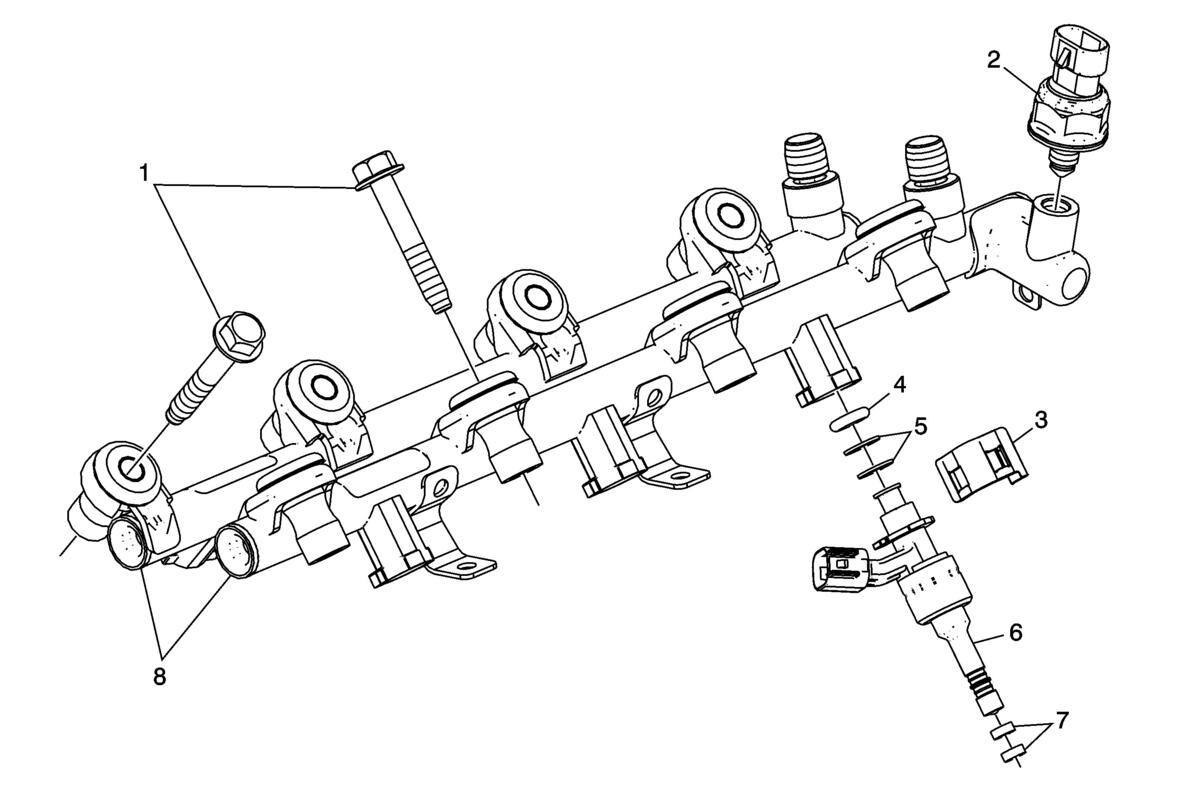

Fuel Rail
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 1 |
Fuel Rail Bolt |
| 2 |
Fuel Pressure Sensor |
| 3 |
Fuel Injector Retainer |
| 4 |
Fuel Injector O-ring Seal |
| 5 |
Fuel Injector Spacer |
| 6 |
Fuel Injector |
| 7 |
Fuel Injector Teflon Seal |
| 8 |
Fuel Rail |
