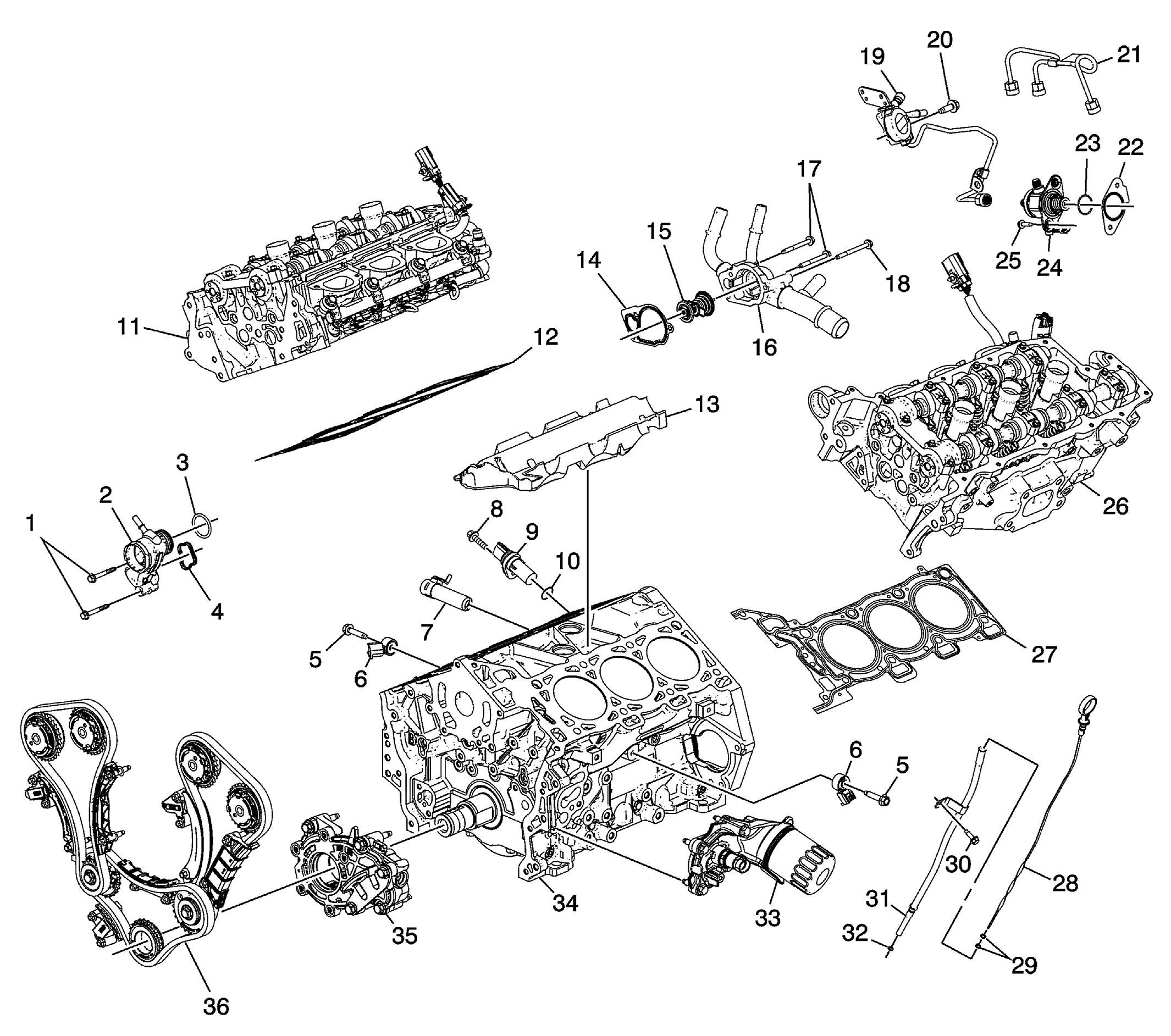

Engine Covers and Component Assemblies (2 of 2)
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Water Outlet Bolt |
| 2 | Water Outlet |
| 3 | Water Outlet O-ring |
| 4 | Water Outlet Seal |
| 5 | Knock Sensor Bolt |
| 6 | Knock Sensor |
| 7 | Engine Coolant Heater Assembly |
| 8 | Crankshaft Position Sensor Bolt |
| 9 | Crankshaft Position Sensor |
| 10 | Crankshaft Position Sensor O-ring |
| 11 | Right Cylinder Head Assembly |
| 12 | Right Cylinder Head Gasket |
| 13 | Lower Fuel Rail Noise Shield |
| 14 | Engine Cooling Thermostat Gasket |
| 15 | Engine Cooling Thermostat |
| 16 | Engine Cooling Thermostat Housing |
| 17 | Engine Cooling Thermostat Bolt - Short |
| 18 | Engine Cooling Thermostat Housing Bolt - Long |
| 19 | Fuel Feed Pipe Assembly |
| 20 | Fuel Feed Pipe Assembly Bolt |
| 21 | Fuel Feed Intermediate Pipe Assembly |
| 22 | Fuel Pump Gasket |
| 23 | Fuel Pump O-ring Seal |
| 24 | Fuel Pump |
| 25 | Fuel Pump Bolt |
| 26 | Left Cylinder Head Assembly |
| 27 | Left Cylinder Head Gasket |
| 28 | Oil Level Indicator |
| 29 | Oil Level Indicator Handle O-ring |
| 30 | Oil Level Indicator Tube Bolt |
| 31 | Oil Level Indicator Tube |
| 32 | Oil Level Indicator Tube O-ring |
| 33 | Oil Filter Adapter Assembly |
| 34 | Engine Short Block Assembly |
| 35 | Oil Pump Assembly |
| 36 | Timing Drive Assembly |
