Engine Covers and Component Assemblies (1 of 2) (LF1, LFW or LFX)
WARNING: This page is about a different variant/trim than selected.

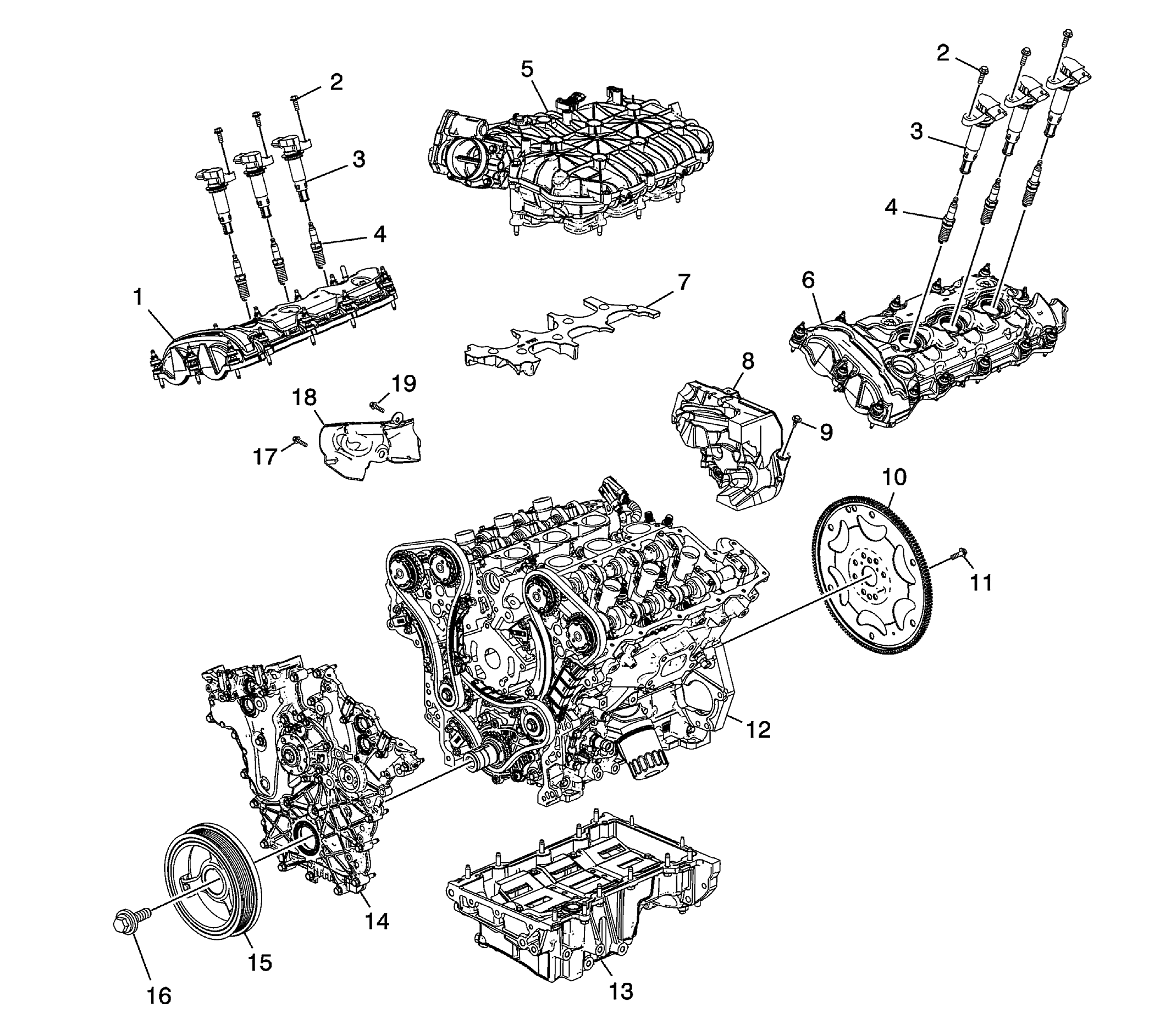

| Callout | Component Name |
|---|---|
| 1 | Right Camshaft Cover Assembly |
| 2 | Ignition Coil Bolt |
| 3 | Ignition Coil |
| 4 | Spark Plug |
| 5 | Intake Manifold Assembly |
| 6 | Left Camshaft Cover Assembly |
| 7 | Fuel Rail Noise Shield |
| 8 | Engine Rear Noise Shield |
| 9 | Engine Rear Noise Shield Bolt |
| 10 | Engine Flywheel |
| 11 | Engine Flywheel Bolt |
| 12 | Engine Assembly |
| 13 | Oil Pan Assembly |
| 14 | Engine Front Cover Assembly |
| 15 | Crankshaft Balancer |
| 16 | Crankshaft Balancer Bolt |
| 17 | Crankshaft Position Sensor Heat Shield Bolt - Large |
| 18 | Crankshaft Position Sensor Heat Shield |
| 19 | Crankshaft Position Sensor Heat Shield Bolt - Small |
