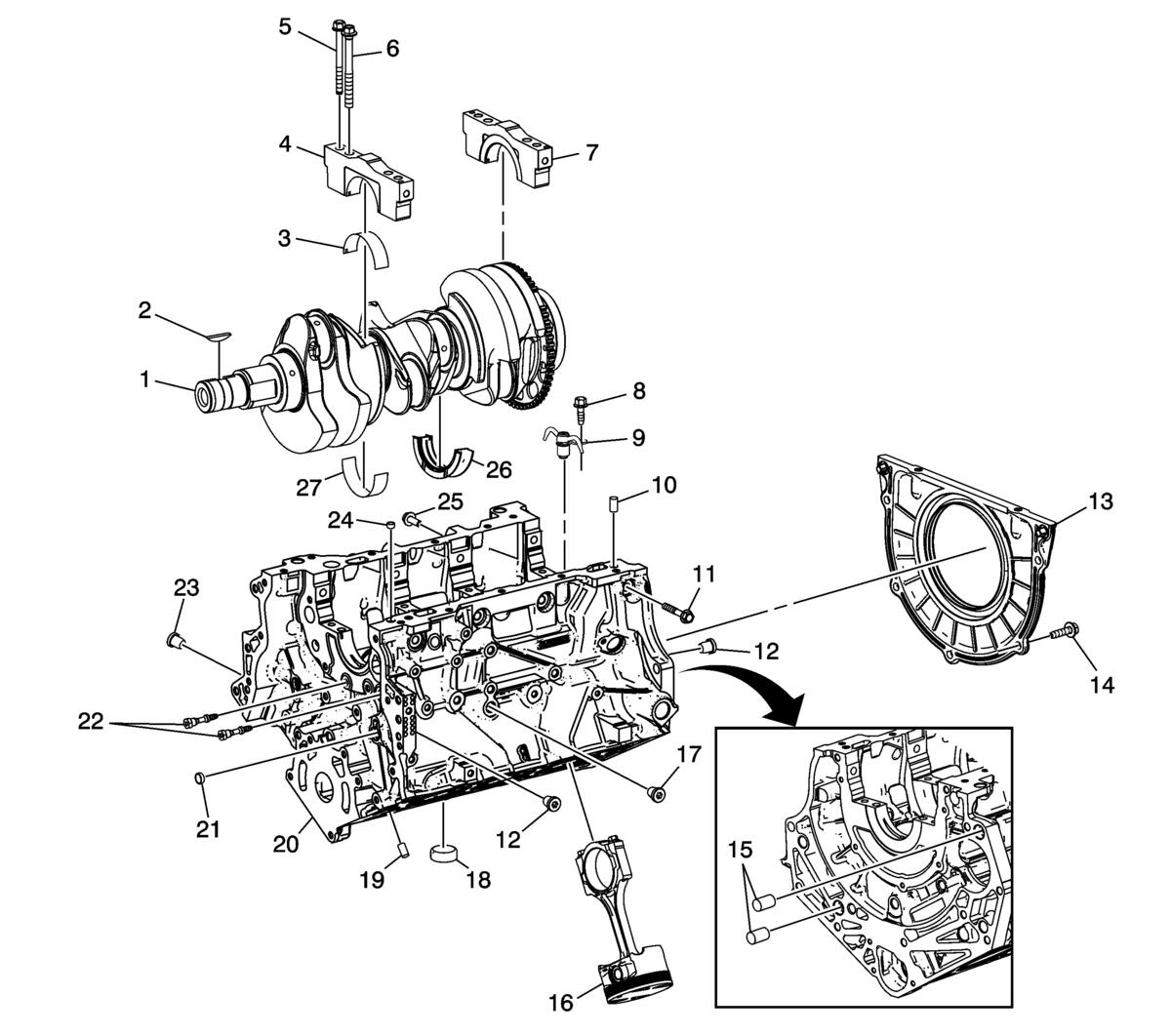

Engine Block Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Crankshaft |
| 2 | Crankshaft Key |
| 3 | Crankshaft Lower Bearing |
| 4 | Crankshaft Bearing Cap |
| 5 | Crankshaft Bearing Cap Outboard Bolt |
| 6 | Crankshaft Bearing Cap Inboard Bolt |
| 7 | Crankshaft Bearing Thrust Cap |
| 8 | Piston Oil Nozzle Bolt |
| 9 | Piston Oil Nozzle |
| 10 | Oil Pan Locating Pin |
| 11 | Crankshaft Bearing Cap Side Bolt - Long |
| 12 | Engine Block Oil Gallery Threaded Plug - 14 mm |
| 13 | Crankshaft Rear Oil Seal Housing Assembly |
| 14 | Crankshaft Rear Oil Seal Housing Assembly Bolt |
| 15 | Transaxle Locating Pin |
| 16 | Piston and Connecting Rod Assembly |
| 17 | Engine Block Coolant Drain Threaded Plug - 14 mm |
| 18 | Engine Block Core Coolant Expansion Plug - 34.3 mm |
| 19 | Cylinder Head Locating Pin |
| 20 | Engine Block |
| 21 | Engine Block Oil Gallery Expansion Plug - 14 mm |
| 22 | Engine Front Cover Stud |
| 23 | Engine Block Oil Gallery Threaded Plug - 20 mm |
| 24 | Engine Block Oil Gallery Expansion Plug - 10 mm |
| 25 | Crankshaft Bearing Cap Side Bolt - Short |
| 26 | Crankshaft Upper Thrust Bearing #3 |
| 27 | Crankshaft Upper Bearing |
